Матрица LTN154AT01

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы LTN154AT01.

Общее описание

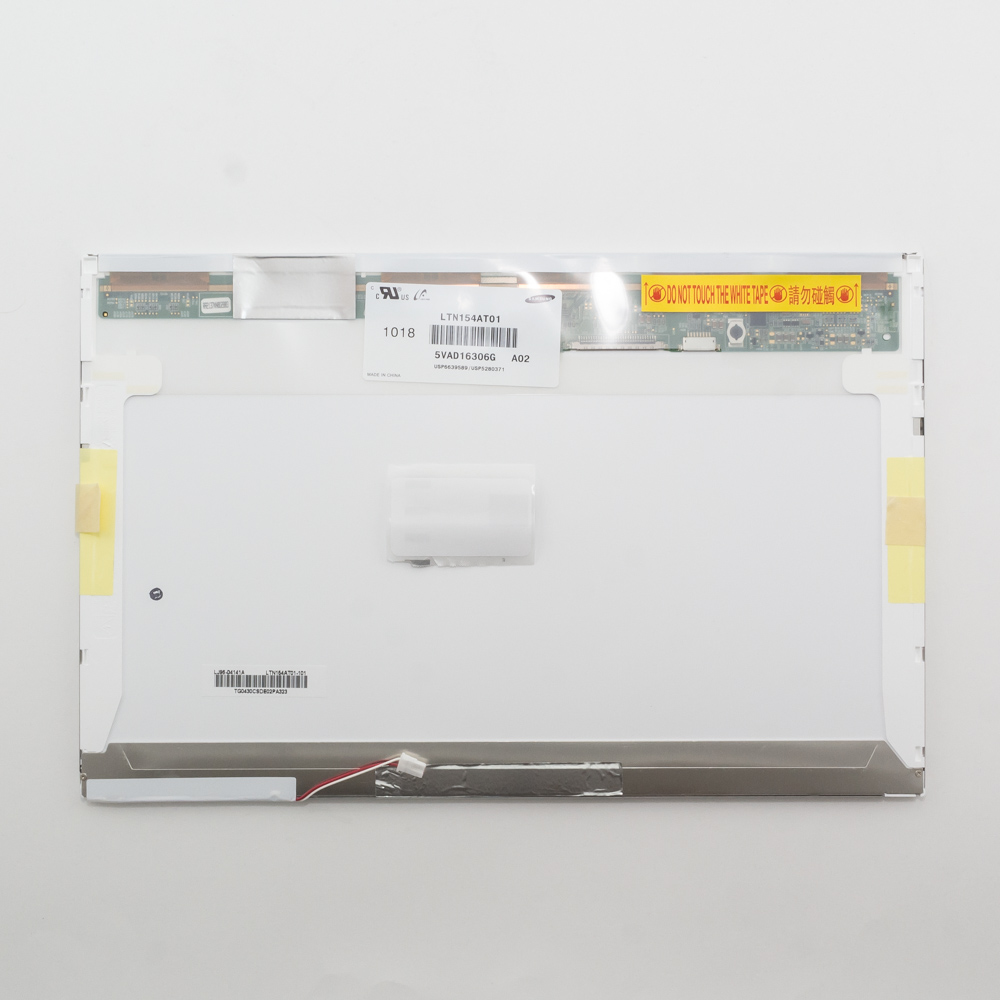

LTN154AT01 — это 15.4-дюймовая ЖК-матрица (TFT-LCD) с разрешением WXGA (1280 x 800 пикселей), разработанная компанией Samsung (в настоящее время производство LCD-панелей выделено в компанию Samsung Display). Это одна из самых массовых и популярных матриц своего времени, широко использовавшаяся в ноутбуках среднего и верхнего ценового сегмента в середине-конце 2000-х годов.

Ключевая особенность: Панель использует технологию TN (Twisted Nematic), что обеспечивает низкое время отклика, но ограниченные углы обзора (особенно по вертикали) и цветопередачу по сравнению с более современными IPS-матрицами.

Основные технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 15.4 дюйма | | Разрешение | WXGA (1280 x 800), широкоформатное (соотношение 16:10) | | Технология подсветки | CCFL (лампа с холодным катодом). Это важный отличительный признак от более поздних моделей с LED-подсветкой. | | Технология панели | TN (Twisted Nematic) | | Яркость | Приблизительно 200 кд/м² (ниже, чем у современных стандартов) | | Контрастность | Приблизительно 300:1 - 400:1 | | Время отклика | Около 25 мс (типичное для TN-матриц того времени) | | Углы обзора | Горизонтально: ~120°, Вертикально: ~90° (со значительной инверсией цветов при небольших отклонениях) | | Количество цветов | 262K (16.2 млн. с помощью FRC) | | Интерфейс подключения | LVDS (Low Voltage Differential Signaling), 20-пиновый разъем, одноканальный. | | Тип поверхности | Обычно глянцевая (Glare), реже — матовая. | | Габариты (ВхШхГ) | Около 260.0 x 200.0 x 5.8 мм (зависит от производителя сборки) | | Вес | ~550-650 г |

Парт-номера и совместимые модели (Cross-reference)

Матрица LTN154AT01 производилась в нескольких модификациях и под разными парт-номерами, которые обозначают небольшие изменения в креплениях, разъемах или покрытии. Важно: При замене необходимо сверять не только диагональ и разрешение, но и тип подсветки (CCFL/LED), расположение разъема, геометрию креплений и длину шлейфа.

Основные парт-номера и прямые аналоги:

• LTN154AT01-L01 (самая распространенная версия)
• LTN154AT01-L02
• LTN154AT01-L03
• LTN154AT01-L04
• LTN154AT01-L05
• LTN154AT01-L06
• LTN154AT01-L07
• LTN154AT02 (очень близкий аналог, возможны минимальные отличия)
• LTN154AT03
• B154EW02 V.0 (производитель: AU Optronics, полный аналог)
• B154EW02 V.1
• B154EW02 V.2
• LP154W01 (производитель: LG Display, полный аналог)
• LP154W01-A2
• LP154W01-A5

Популярные модели ноутбуков, в которых использовалась эта матрица:

• Acer: Aspire 5920, 7720, 9420, 9520; Extensa 5220.
• Dell: Inspiron 1520, 1521, 1720, 1721; Vostro 1000, 1500, 1700; XPS M1530.
• HP/Compaq: Presario C700, F700, V6700; Pavilion dv5z, dv6700, dv9700; HP 530, 6710b.
• Lenovo: IdeaPad Y510, Y710; некоторые модели серии G.
• Samsung: R60, R70, X60.
• Sony Vaio: VGN-NR, VGN-FZ.
• Toshiba: Satellite A200, A300, P200, P300; Equium A200.

Важные замечания при замене

1. CCFL vs LED: LTN154AT01 — только CCFL. Ее нельзя установить в ноутбук, изначально рассчитанный на LED-матрицу, и наоборот, без переделки инвертора/подсветки. Универсальных матриц (CCFL/LED) для этого формата практически не существует.
2. Инвертор: Для работы CCFL-подсветки требуется отдельный инвертор. Его параметры (разъем, мощность) должны совпадать.
3. Разъем и шлейф: Обязательно проверьте расположение разъема (слева, справа, посередине) и тип коннектора (20 pin, 30 pin). Несовпадение приведет к невозможности установки.
4. Крепления: Модификации L01, L02 и т.д. часто отличаются расположением отверстий для винтов и пластиковых клипс.

Рекомендация: Перед покупкой для замены снимите старую матрицу и сверьте полную маркировку на ее обратной стороне, а также измерьте длину шлейфа и расположение разъема. Это гарантирует 100% совместимость.
