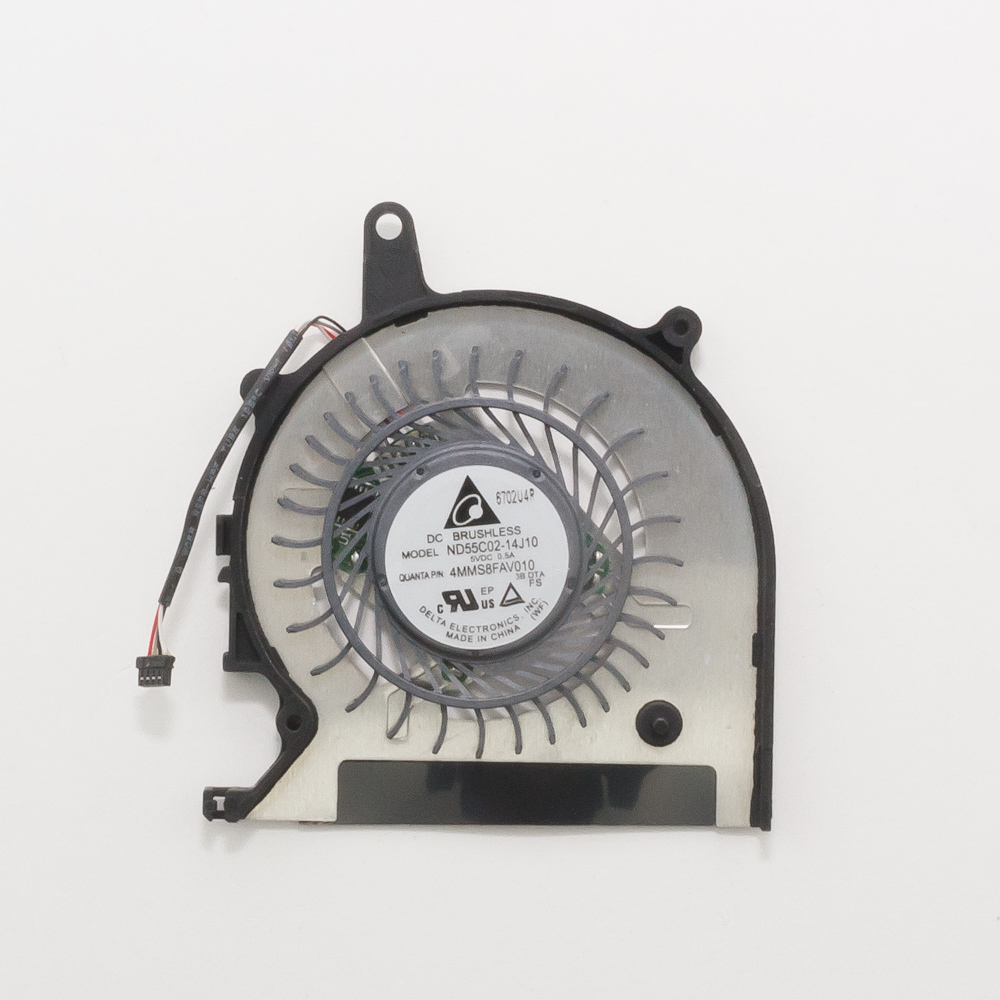

Вентилятор для ноутбука Sony Vaio Pro 13 (4 pin)

Отличный выбор! Вентилятор для Sony Vaio Pro 13 — это специализированный компонент, требующий точного соответствия. Вот подробное описание, технические характеристики и информация о совместимости.

Общее описание

Вентилятор охлаждения (кулер) для ноутбука Sony Vaio Pro 13 представляет собой единый модуль, объединяющий радиатор, медные тепловые трубки, вентилятор и крепежные элементы. Он предназначен для отвода тепла от центрального процессора (и иногда чипсета) через систему тепловых трубок к ребрам радиатора, которые обдуваются вентилятором. Используется разъем питания на 4 контакта, что позволяет системе управлять скоростью вращения (PWM-управление) в зависимости от температуры, балансируя между эффективным охлаждением и низким уровнем шума.

Ключевая особенность: Модель Vaio Pro 13 известна своим ультратонким корпусом, поэтому система охлаждения в ней компактная и низкопрофильная. Замена требует определенной аккуратности.

Технические характеристики (типовые для оригинального модуля)

• Тип разъема: 4-pin (PWM). Контакты: питание (+5V или +12V, зависит от модели), земля (GND), тахометр (RPM), управление скоростью (PWM).
• Диаметр вентилятора: Обычно 70-80 мм (точный размер специфичен для данной модели).
• Толщина вентилятора: Очень тонкий, ориентировочно 5-7 мм, из-за конструкции ноутбука.
• Напряжение питания: Как правило, 5В (характерно для ультрабуков), но возможен вариант на 12В. Уточняется по партномеру.
• Управление: ШИМ (PWM) через 4-й контакт. Позволяет плавно регулировать скорость от минимальных ~1500-2000 об/мин до максимальных ~5000-7000 об/мин.
• Конструкция: Алюминиевый радиатор с медными тепловыми трубками. Вентилятор центробежного (blower) или осевого типа, характерный для тонких систем — выдувает горячий воздух через боковые или задние вентиляционные решетки корпуса.
• Шум: На низких оборотах практически бесшумный, на высоких (под нагрузкой) может быть слышен характерный свист или гул.

Парт-номера (Part Numbers)

Это самые распространенные оригинальные номера запчастей для Sony Vaio Pro 13. Важно: Номера могут отличаться в зависимости от ревизии материнской платы, поколения процессора и региона.

• A1321-930A (наиболее распространенный номер для моделей с процессорами Intel 3-го и 4-го поколения)
• A1321-930B (частая вариация)
• 1-875-692-11 (альтернативный номер Sony)
• SVF13N1 (это модель ноутбука, но часто используется в поиске)

Где искать номер на старом вентиляторе: Номер обычно нанесен на наклейке на пластиковой рамке вентилятора или на медной части радиатора. Выглядит как A1321930A или A1321-930A.

При покупке: Настоятельно рекомендуется снять старый вентилятор и переписать точный номер перед заказом. Различия в паре миллиметров могут сделать деталь непригодной для установки.

Совместимые модели ноутбуков

Вентилятор с указанными партномерами предназначен строго для серии Sony Vaio Pro 13. Он не подходит к другим сериям (Vaio Duo, Vaio Fit, Vaio S и т.д.).

Полный список совместимых моделей ноутбуков:

• Sony Vaio Pro 13 (основная модель)
  • SVP1321 серии (например, SVP1321A4BR, SVP1321C5E, SVP1321V1RB, SVP1321S1R)
  • SVP1322 серии
  • SVP1323 серии
  • SVF13N1 серии (например, SVF13N13PBS, SVF13N12LBS)
  • SVF13N2 серии
  • SVF13A1 серии

Важно: Модели Vaio Pro 11 (SVP11) используют другой, меньший по размеру вентилятор. Они не совместимы.

Рекомендации по покупке и замене

1. Источники: Ищите на AliExpress, eBay, в специализированных магазинах запчастей для ноутбуков. В поисковый запрос вводите точный парт-номер (например, "A1321-930A fan").
2. Новый vs Б/У: Новый вентилятор предпочтительнее, так как у б/у может быть изношен подшипник и снижена эффективность.
3. Замена: Процесс требует разборки ноутбука. Необходимо:
   • Отключить аккумулятор (желательно физически).
   • Аккуратно отсоединить 4-пиновый разъем.
   • Открутить несколько винтов, удерживающих весь модуль охлаждения.
   • При установке нового модуля обязательно заменить термопасту на процессоре (и чипсете, если он под радиатором). Используйте качественную пасту (например, Arctic MX-4).
4. Проверка: После сборки, до закручивания всех винтов корпуса, можно включить ноутбук и убедиться, что вентилятор запускается и меняет обороты под нагрузкой.

Итог: Для успешной замены кулера в Sony Vaio Pro 13 критически важно определить точный парт-номер, установленный в вашей конкретной модели, и приобрести идентичную деталь.
