Шлейф матрицы Dell Inspiron 5000, 5758

Конечно, вот подробное описание, характеристики и информация о совместимости для шлейфа матрицы ноутбука Dell Inspiron 15 5758 (серия 5000).

Описание

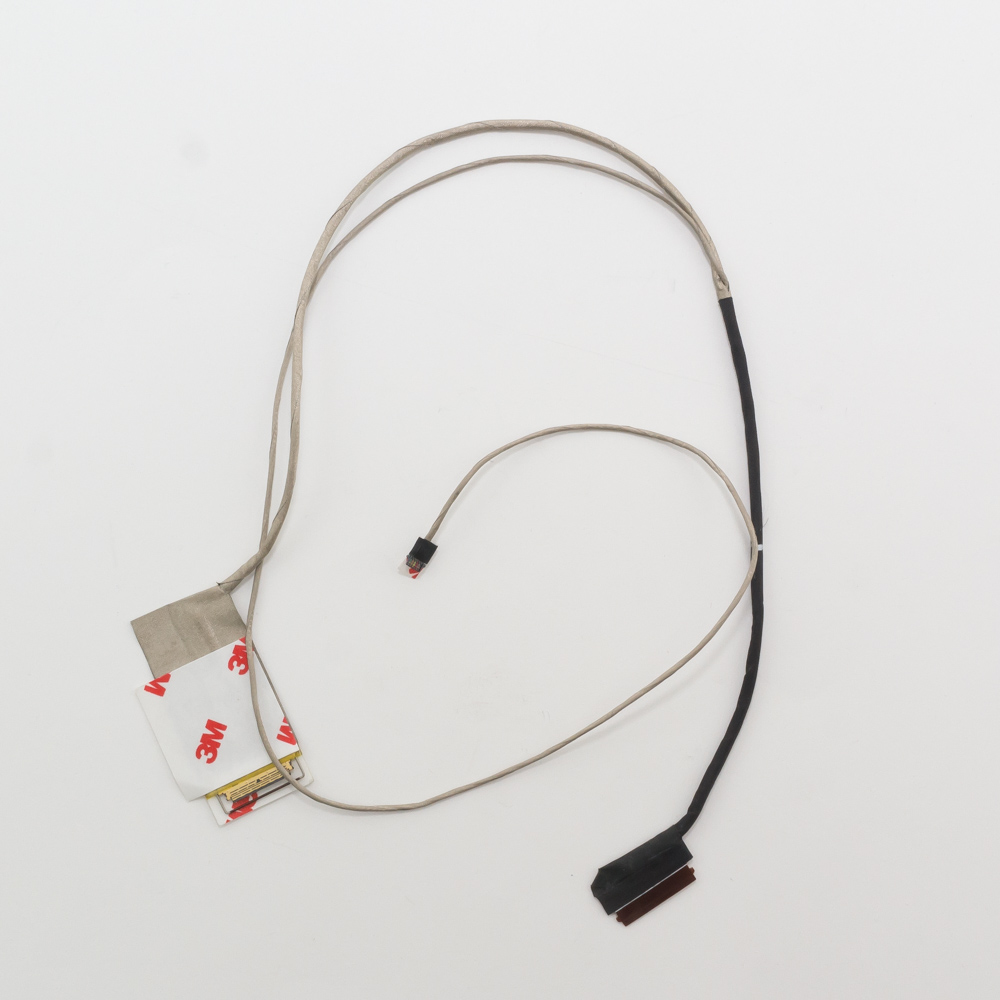

Шлейф матрицы (LCD-кабель, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал от системной платы к экрану, а также питание и данные для встроенной веб-камеры и микрофонов (если они расположены в верхней рамке экрана).

Типичные признаки неисправности шлейфа:

• Искаженное изображение, артефакты, полосы на экране.
• Мерцание или пропадание картинки при изменении угла наклона крышки.
• Изображение полностью отсутствует, но подсветка работает (экран светится темным светом).
• Не работает встроенная веб-камера или микрофоны (при условии их исправности).

Технические характеристики (общие)

• Тип разъема: 40-контактный разъем eDP (Embedded DisplayPort) — стандарт для моделей этого поколения. Важно: В этой модели используется 40-пиновый разъем с расположением контактов по одной стороне (обычно обозначается как 40-pin, single pin).
• Длина: Приблизительно 25-30 см (зависит от конкретного расположения разъемов на плате).
• Дополнительные цепи: Включает проводники для встроенной веб-камеры (обычно отдельный тонкий разъем на 4-6 пинов) и, возможно, для микрофонов.
• Конфигурация: Кабель проходит через петли (шарниры) крышки ноутбука, что делает его уязвимым к перетиранию при частом открывании/закрывании.

Парт-номера (Part Numbers / P/N)

У Dell есть несколько внутренних кодов для запчастей. Для модели Inspiron 5758 могут подходить следующие номера:

• CN-0VW6H6 — Основной и самый распространенный парт-номер для шлейфа дисплея.
• CN-02VW6H6 — Еще один возможный вариант.
• DC020015YM0 — Альтернативный номер детали (часто используется на рынке запчастей).
• Также может обозначаться как: LCD Cable, eDP Cable, Wire Assembly, LCD.

Важно: Перед покупкой обязательно разберите ноутбук и визуально сверьте старый шлейф с фотографиями продавца. Обратите внимание на:

1. Форму и расположение разъемов на обоих концах.
2. Общее количество контактов (40 pin).
3. Наличие дополнительного маленького разъема для камеры.

Совместимые модели ноутбуков

Шлейф совместим в первую очередь с моделями, имеющими идентичную или очень близкую компоновку материнской платы и дисплея. Основная совместимость:

• Dell Inspiron 15 5758 (все конфигурации: i3, i5, i7, с тачскрином и без).
• Dell Inspiron 15 5759 — очень похожая модель, совместимость высокая, но требует проверки.
• Dell Inspiron 15 5558 — модель предыдущего поколения (с процессорами 4-го поколения Intel). Совместимость не гарантирована и маловероятна, так как часто используются разные разъемы (в 5558 часто стоит 30-пиновый LVDS, а в 5758 — 40-пиновый eDP). Требуется обязательная проверка!

Рекомендации по поиску и замене

1. Поиск запчасти: Ищите по запросам: Шлейф матрицы Dell Inspiron 5758, LCD cable Dell 5758, CN-0VW6H6.
2. Проверка: Как указано выше, визуальная сверка — залог успеха.
3. Замена: Работа требует аккуратности. Необходимо отключить аккумулятор, снять заднюю крышку, затем рамку дисплея и матрицу, чтобы аккуратно отсоединить и проложить новый шлейф. Если нет опыта, лучше доверить это специалисту.
4. Проверка камеры: После замены проверьте не только изображение, но и работу веб-камеры.

Итог: Для Dell Inspiron 15 5758 ищите шлейф с 40-контактным eDP разъемом и парт-номером CN-0VW6H6. Наиболее вероятная полная совместимость — именно с моделью 5758. Для всех других моделей необходима перепроверка.
