Шлейф матрицы Dell 5455, 5545, 5547

Артикул: 3906721

в наличии: 4шт.

цена: 624

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

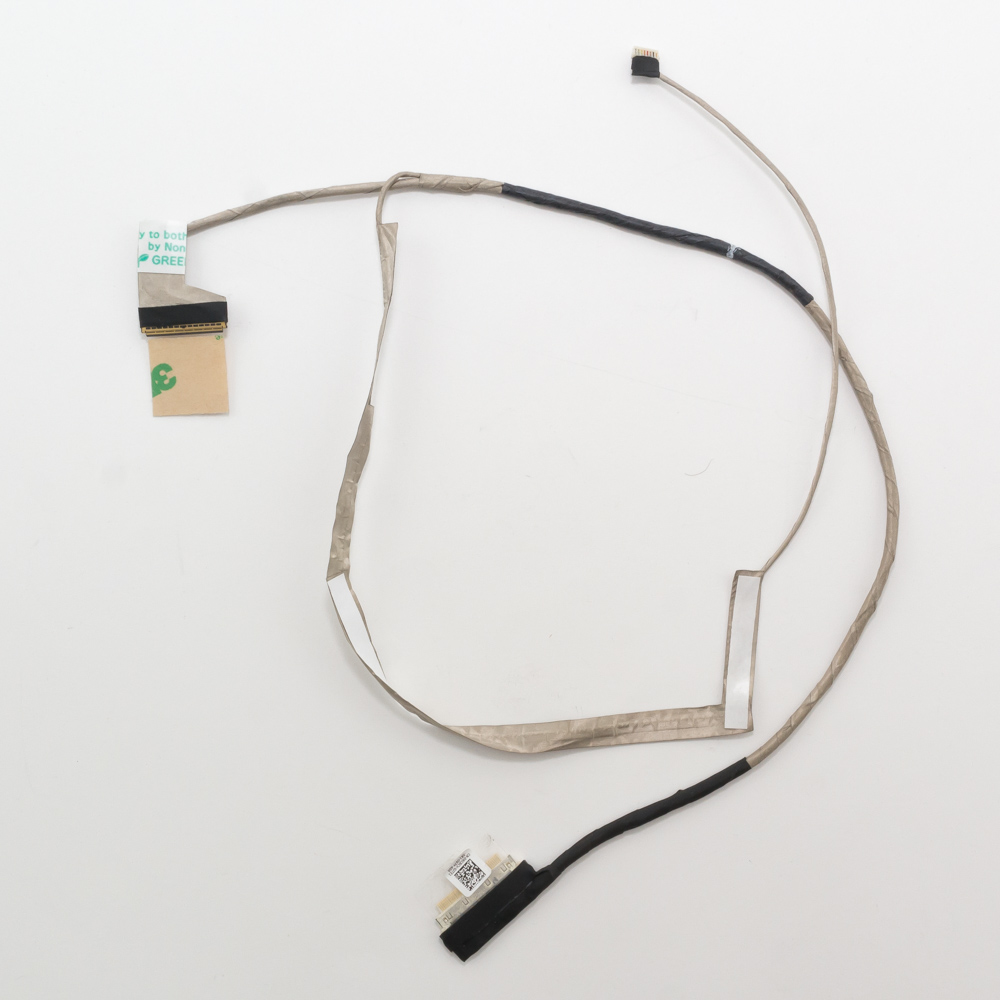

Описание Шлейф матрицы Dell 5455, 5545, 5547

Конечно, вот подробное описание шлейфа матрицы для указанных серий ноутбуков Dell, собранное на основе информации из запросов на запчасти и ремонтной практики.

Общее описание

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, данные от веб-камеры, микрофонов и, в некоторых моделях, питание для подсветки матрицы.

Для серий Dell Inspiron 5455, 5545 и 5547 это критически важный компонент, так как эти модели используют разъем eDP (Embedded DisplayPort) для связи с матрицей. Характерные неисправности, связанные с этим шлейфом:

Искажение изображения (артефакты, полосы, мерцание).
Периодическое пропадание изображения при движении крышки.
Не работают встроенная веб-камера и микрофоны.
Разное свечение подсветки на разных участках экрана (если через шлейф идет питание инвертора/подсветки).

Технические характеристики

Тип разъема на стороне материнской платы: 40-контактный разъем eDP (с шагом контактов 0.5 мм).
Тип разъема на стороне матрицы: 40-контактный eDP (может быть прямой или вертикальный, в зависимости от конкретной модели матрицы).
Дополнительные цепи: В шлейф интегрированы провода для веб-камеры (1.25 мм разъем) и массива микрофонов.
Длина: Приблизительно 30-35 см, в зависимости от компоновки внутри ноутбука.
Конструкция: Гибкий ламинированный шлейф. Часто имеет тканевую или кевларовую подложку для защиты от перегибов.

Парт-номера (P/N — Part Number) и коды запчастей

Важно: Парт-номера могут незначительно отличаться в зависимости от региона и конкретной ревизии ноутбука. Перед заказом рекомендуется вскрыть ноутбук и сверить номер со старого шлейфа.

Наиболее распространенные и проверенные парт-номера:

0ZR7XH (или 00ZR7XH) — Самый частый и универсальный номер для этих серий.
DC04C00JV00 — Альтернативный номер производителя.
J00R7XH — Еще один вариант парт-номера.
0VHX7H — Встречается в некоторых модификациях.

Код поставщика (FRU): Часто шлейфы поставляются с кодом CN-0ZR7XH.

Совместимые модели ноутбуков Dell

Шлейф с указанными парт-номерами совместим со следующими сериями и моделями:

Dell Inspiron 14 (5445, 5447)
Dell Inspiron 15 (5545, 5547)
Dell Inspiron 17 (5745, 5748) — требует проверки длины шлейфа.
Dell Vostro 14 (3445, 3446)
Dell Vostro 15 (3545, 3546)

Ключевое условие совместимости: Ноутбук должен иметь 40-пиновый eDP разъем на материнской плате и использовать матрицу с таким же разъемом. Модели с разъемом LVDS (30-пин) — НЕ СОВМЕСТИМЫ.
