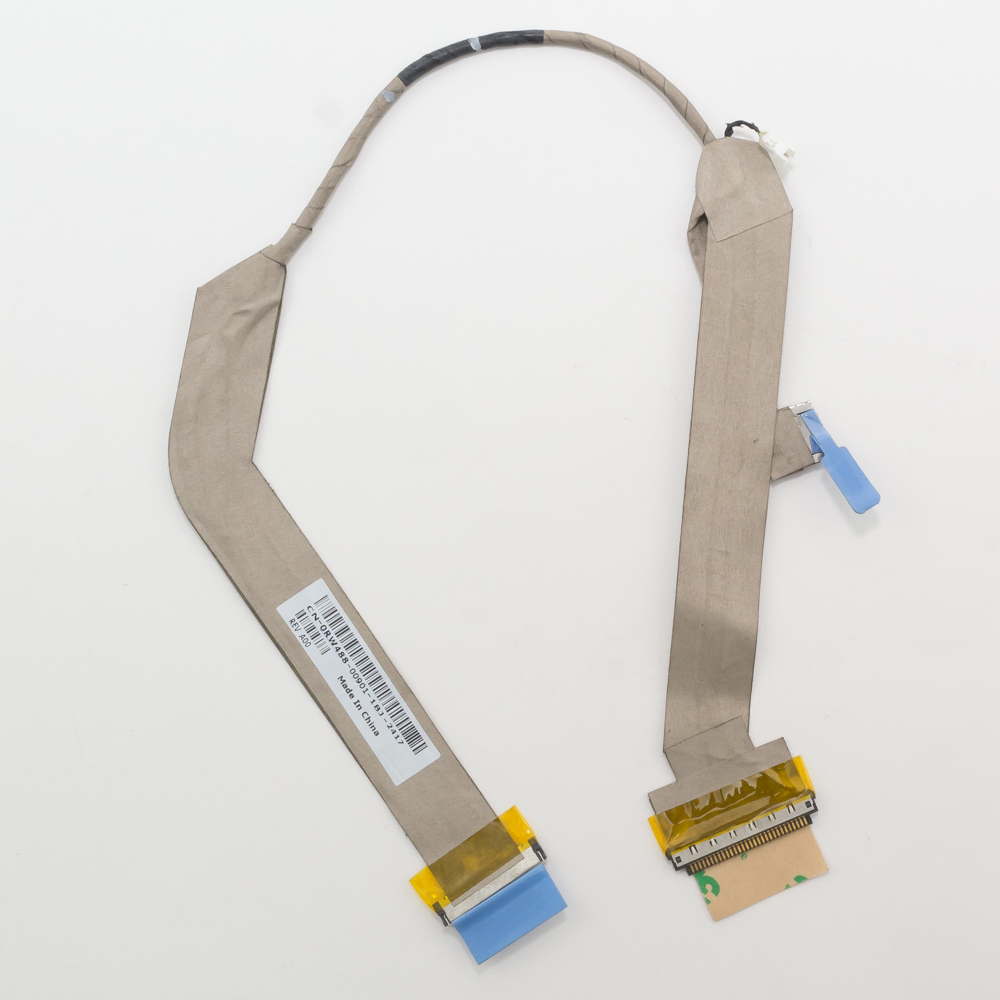

Шлейф матрицы Dell XPS M1330 версия 2

Конечно, вот подробное описание, характеристики и информация о совместимости для шлейфа матрицы (LCD cable, eDP cable) ноутбука Dell XPS M1330 (версия платы 2, она же PM965/GM965).

Этот шлейф является критически важным компонентом, соединяющим материнскую плату с дисплеем (матрицей) и передающим сигналы изображения, питание для подсветки и данные от веб-камеры.

Описание

Шлейф матрицы для Dell XPS M1330 (версия 2) — это гибкий плоский кабель, предназначенный для ноутбуков с чипсетом Intel PM965/GM965 и дискретной видеокартой NVIDIA GeForce 8400M GS. Он принципиально отличается от шлейфа для версии 1 (с чипсетом Intel 965GM и интегрированной графикой).

Основная функция: Передача видеосигнала (по интерфейсу LVDS), питания для подсветки LCD-матрицы и данных от встроенной веб-камеры (1.3MP) от материнской платы к дисплею.

Типичные проблемы, указывающие на неисправность шлейфа:

• Искаженное изображение или полосы на экране.
• Мерцание экрана при изменении угла наклона крышки.
• Изображение пропадает, но подсветка работает (виден тусклый свет).
• Изображение появляется/исчезает при движении крышки.
• Не работает встроенная веб-камера (при условии ее исправности).

Технические характеристики

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling)
• Количество контактов: Наиболее распространенный вариант — 40-контактный разъем со стороны материнской платы и 30-контактный (или 40-контактный с пустыми позициями) со стороны матрицы. Внимание: Существуют также варианты для разных производителей матриц.
• Встроенные компоненты: На шлейфе обычно расположен небольшой коннектор для веб-камеры и иногда микросхемы-инверторы для управления подсветкой (в зависимости от ревизии).
• Длина: Приблизительно 25-30 см.
• Конфигурация: Предназначен для подключения дискретной видеокарты NVIDIA к LVDS-панели.

Парт-номера (Part Numbers / P/N)

Официальные номера запчастей Dell (Dell Part Number - DP/N) и популярные коммерческие номера:

1. DP/N: 0T838F — Самый распространенный и вероятный номер для вашей конфигурации (версия 2 с NVIDIA).
2. DP/N: YF673 — Еще один официальный номер детали.
3. DP/N: CN-0T838F — Полный номер с префиксом CN.
4. FRU: 90T8381 — Номер Field Replaceable Unit.
5. Коммерческие/каталожные номера у продавцов:
   • DC20000M1300 (распространенный номер в каталогах)
   • M1330-LCD-CABLE-V2
   • Запросы по коду: XPS M1330 LVDS Cable V2

ВАЖНО: Перед покупкой обязательно разберите ноутбук и визуально сверьтесь со старым шлейфом! Особое внимание уделите количеству контактов на разъемах (40 pin на мат. плате — 30 pin на матрице — это самый частый вариант для версии 2).

Совместимые модели

Шлейф совместим ТОЛЬКО с определенными ревизиями ноутбука Dell XPS M1330.

Подходит для:

• Dell XPS M1330 с материнской платой версии 2 (REV A02).
• Ноутбуки с чипсетом Intel PM965/GM965 и дискретной видеокартой NVIDIA GeForce 8400M GS.
• Модели, в которых используется LVDS-матрица (а не более новые eDP). Обычно это матрицы с разрешением WXGA (1280x800) или WXGA+ (1440x900).

НЕ подходит для:

• Dell XPS M1330 с материнской платой версии 1 (REV A01). У него другой разъем (используется интегрированная графика Intel GMA X3100).
• Модели Dell Inspiron, Vostro, Latitude и другие. Несмотря на внешнее сходство, разъемы и распиновка отличаются.
• Ноутбуки с LED-подсветкой более новых поколений (в M1330 используется CCFL-подсветка).

Как точно идентифицировать нужный шлейф:

1. Определите версию материнской платы: Самый надежный способ — посмотреть на саму материнскую плату. На ней будет нанесена маркировка M1330 REV A02 (или A02). Версия A01 — это старая плата.
2. Определите видеокарту: Если у вас дискретная NVIDIA — вам скорее всего нужна версия 2. Если интегрированная Intel — версия 1.
3. Снимите старый шлейф и сравните: Сфотографируйте разъемы, посчитайте контакты. Это 100% гарантия совместимости.

Рекомендация: При заказе укажите продавцу не только модель ноутбука, но и парт-номер со старого шлейфа (0T838F) и версию материнской платы (REV A02). Это поможет избежать ошибки.
