Шлейф матрицы HP G61, CQ61

Отличный вопрос! Шлейфы для ноутбуков HP серий G61 и CQ61 — это одна из самых распространенных деталей для ремонта, так как эти модели были очень популярны и часто страдали от перетирания шлейфов матрицы и клавиатуры.

Здесь важно понимать, что универсального шлейфа "для всех G61/CQ61" не существует. Конкретная модель зависит от:

1. Типа шлейфа (матрицы, клавиатуры, тачпада и т.д.).
2. Конкретной модели ноутбука (разные ревизии материнских плат и дисплеев).
3. Парт-номера (P/N) оригинальной детали.

Ниже приведено общее описание и детализация по самым востребованным шлейфам.

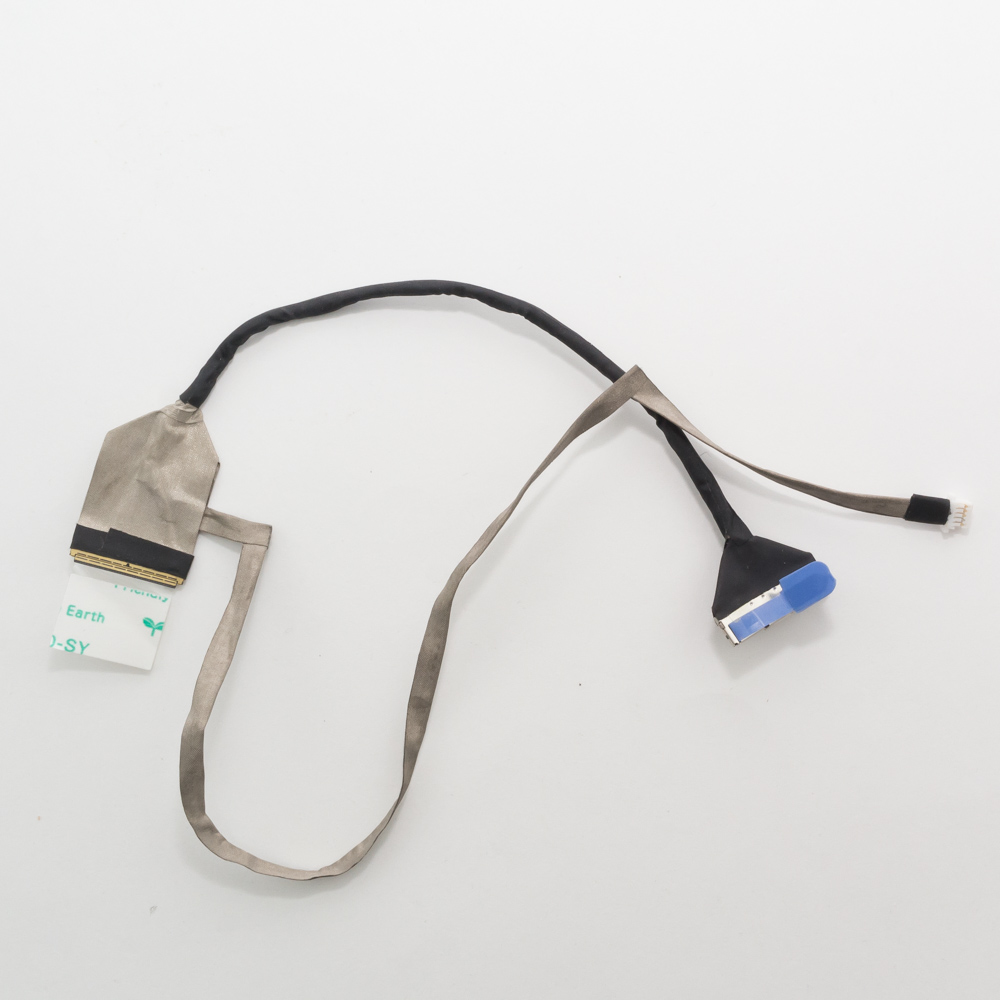

1. Шлейф матрицы (дисплея) / LCD Cable

Описание: Это плоский гибкий кабель, соединяющий материнскую плату с матрицей (экраном). Он передает видео сигнал, питание на подсветку и сигналы от веб-камеры (если она подключена через него). Частая неисправность — появление артефактов на экране, мерцание или полное отсутствие изображения при определенном угле открытия крышки из-за перетирания.

Технические характеристики:

• Тип разъема: Специфичные коннекторы для плат HP данного поколения.
• Количество контактов: Чаще всего 40-pin (для LVDS-матриц), но есть и другие варианты.
• Длина: Приблизительно 25-35 см, в зависимости от расположения разъемов.
• Дополнительные цепи: Часто включает шлейф для встроенной веб-камеры.

Основные парт-номера (P/N) и совместимые модели:

Самые популярные шлейфы для этой серии:

• 572369-001 / 572369-002 / 572369-003

  • Описание: Стандартный 40-контактный шлейф дисплея.
  • Совместимость: Огромный список моделей, включая:
    • HP G61-100, G61-200, G61-300, G61-400 (серии G61x)
    • HP CQ61-100, CQ61-200, CQ61-300, CQ61-400 (серии CQ61x)
    • А также: HP Pavilion DV6-1300, DV6-1400, DV6-1500, DV6-1600, DV7, G60, G70, CQ60, CQ70 и многие другие.
    • Важно: Номера -001, -002, -003 часто взаимозаменяемы и обозначают ревизии. -003 — самая поздняя и распространенная.

• 572582-001

  • Более короткий шлейф, используется в других модификациях корпуса.
  • Совместимость: HP G61, CQ61, а также Compaq Presario CQ56, CQ62, CQ72, HP G56, G62, G72.

• 572370-001 / 572370-002

  • Аналог 572369-001, также широко используется.

Как точно определить свой шлейф:

1. Разобрать ноутбук и посмотреть маркировку на самом шлейфе.
2. Найти точную модель ноутбука на наклейке под батареей (например, CQ61-320ER или G61-450SL) и искать по ней.
3. Определить ревизию материнской платы (DAO, DAG, DCX и т.д.), она часто указана рядом с разъемом оперативной памяти.

2. Шлейф клавиатуры / Keyboard (KB) Cable

Описание: Соединяет клавиатуру с материнской платой. Признаки неисправности — неработающие или "залипающие" клавиши, полный отказ клавиатуры.

Основные парт-номера:

• 672793-001 (или его аналог 672793-2D1) — наиболее распространенный.
• 672019-001
• 671937-001
• Совместимость: HP G61, CQ61, DV6, DV7, G60, G70, CQ60, CQ70 и другие модели 2009-2011 гг.

3. Шлейф тачпада / TouchPad Cable

Описание: Соединяет плату тачпада (часто объединенную с кнопками) с материнской платой.

Основные парт-номера:

• 672020-001
• 672021-001
• Совместимость: Аналогична шлейфу клавиатуры для тех же моделей.

ВАЖНЫЕ СОВЕТЫ ПО ПОКУПКЕ И ЗАМЕНЕ:

1. Разбирайте и смотрите! Самый надежный способ — выписать номер со старого шлейфа. Он напечатан на его поверхности (например, 572369-001 или FRU P/N 572369-001).
2. Сравнивайте фото. При заказе в интернет-магазинах сравнивайте фотографию продавца с вашим шлейфом: расположение разъемов, их тип, длина, наличие дополнительных ответвлений (например, на веб-камеру).
3. Проверяйте совместимость по точной модели. Вбивайте в поиск не "шлейф для HP G61", а "шлейф для HP G61-450SL" или "шлейф 572369-001".
4. Ревизия материнской платы. Иногда для одной модели ноутбука в разных партиях использовались разные материнские платы (DAO, DAG). Шлейфы для них могут отличаться. Номер ревизии написан на самой плате.
5. Аналоги и качество. Оригинальные шлейфы HP (FRU) часто сняты с производства. Покупайте у проверенных продавцов, так как дешевые аналоги могут быть сделаны из некачественных материалов и быстро выйти из строя.

Резюме: Для серий HP G61 и CQ61 чаще всего требуется шлейф матрицы с парт-номерами 572369-001/002/003 или 572582-001. Однако для гарантированной совместимости настоятельно рекомендуется снять и визуально проверить маркировку на вашем неисправном шлейфе.
