Шлейф матрицы Lenovo B50-30, B50-45, B50-70

Отличный вопрос. Концепция "шлейфа матрицы" для линейки ноутбуков Lenovo B50-30/45/70 требует важного уточнения: универсального шлейфа для всех этих моделей не существует.

Это связано с тем, что сами модели имеют разную аппаратную платформу и, что критически важно, разные типы матриц (экранов) с различными разъемами. Шлейф — это индивидуальная деталь, которая соединяет конкретную материнскую плату с конкретной матрицей.

Давайте разберем по порядку.

Ключевое различие: B50-30/B50-45 vs B50-70

1. Lenovo B50-30 и B50-45 — это практически одна и та же модель (B50-30 на процессорах Intel, B50-45 на AMD). Они используют одинаковые материнские платы и совместимы с одинаковыми шлейфами и матрицами.
2. Lenovo B50-70 — это совершенно другая модель другого форм-фактора (тоньше), с другой материнской платой и другими разъемами. Шлейфы и матрицы от B50-30/45 с B50-70 НЕ СОВМЕСТИМЫ.

1. Описание и технические характеристики шлейфа матрицы

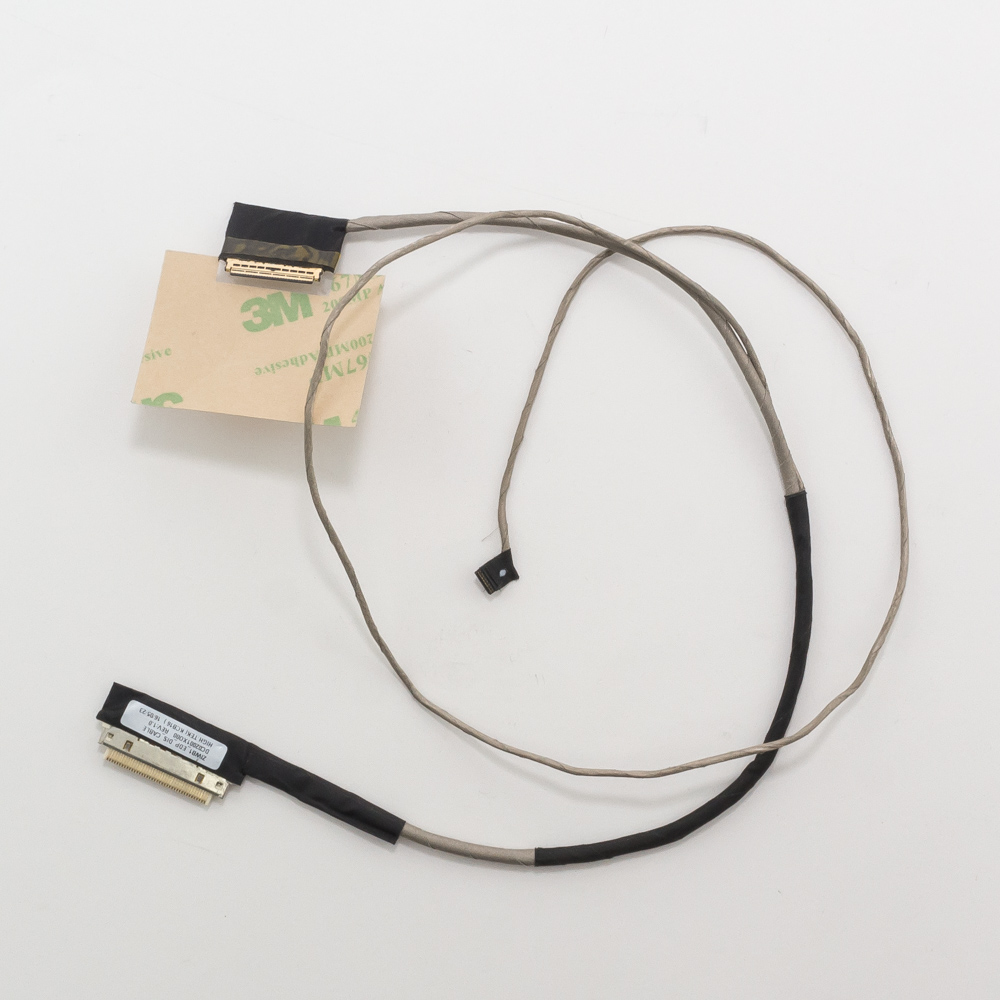

Описание: Шлейф дисплея (LCD cable, eDP cable) — это гибкий плоский кабель, передающий видеосигнал от материнской платы к матрице ноутбука, а также сигналы от веб-камеры и антенн Wi-Fi/Bluetooth (если они интегрированы в крышку дисплея). В моделях B50 он обычно состоит из двух частей: основного широкого шлейфа для дисплея и одного-двух более тонких для камеры.

Технические характеристики (общие для семейства B50-30/45):

• Тип интерфейса: eDP (Embedded DisplayPort) — стандарт для современных ноутбуков.
• Количество контактов: Наиболее распространенный вариант — 30-pin (для матриц с разрешением HD/HD+) или 40-pin (для матриц с разрешением Full HD/WQHD, если такие были в модификациях). Важно: Количество пинов должно точно совпадать с разъемом на матрице.
• Длина: Приблизительно 25-35 см, в зависимости от точного расположения разъемов.
• Конфигурация разъемов:
  • Конец №1: Разъем для подключения к материнской плате (обычно горизонтальный, с защелкой).
  • Конец №2: Разъем для подключения к матрице (обычно вертикальный, с защелкой или на клейкой ленте).
  • Дополнительные тонкие шлейфы: 4-6 pin разъемы для веб-камеры и микрофона.

2. Парт-номера (P/N) и совместимые модели

Для Lenovo B50-30 и B50-45 (совместимы между собой):

Самые распространенные парт-номера шлейфов для этих моделей:

• DC02C00C910 (часто встречается в моделях с камерой)
• DC02C00C950
• 5C10S26931 / 5C10S26932
• 5C50S26931

Совместимые модели ноутбуков (шлейф подходит для всех):

• Lenovo B50-30 (все модификации: 80ES, 80HR и др.)
• Lenovo B50-45 (все модификации)
• Lenovo G50-30 / G50-45 / G50-70 — важное замечание: Модели серии G50 часто используют ту же конструкцию, что и B50. Шлейфы от B50-30/45 в большинстве случаев подходят и для G50-30/45/70. Это самый частый аналог.
• Некоторые модели Lenovo Z50-70/Z50-75 также могут использовать аналогичный шлейф, но требуется проверка по визуальному соответствию.

3. Для Lenovo B50-70 (ОТДЕЛЬНАЯ ГРУППА!)

Этот ноутбук имеет другую конструкцию. Наиболее вероятные парт-номера шлейфов для него:

• DC02C00D710
• 5C50S54921
• 5C50S54922

Совместимые модели ноутбуков (шлейф подходит для всех):

• Lenovo B50-70 (все модификации)
• Lenovo Z50-70 / Z50-75 — эти модели часто конструктивно идентичны B50-70.

Критически важные рекомендации при покупке:

1. Определите точную модель ноутбука. Посмотрите на наклейку на нижней крышке (например, Lenovo B50-30 Notebook 80ES).
2. Снимите матрицу и проверьте старый шлейф. Перед заказом нового шлейфа обязательно разберете ноутбук, снимите матрицу и:
   • Сфотографируйте разъемы (оба конца) старого шлейфа.
   • Перепишите все маркировки и парт-номера (например, FG DC02C00C910 или 5C10S26931), которые есть на самом шлейфе.
   • Посчитайте количество контактов в разъеме, который вставляется в матрицу (30 или 40 pin).
3. Ищите по парт-номеру с вашего шлейфа. Это самый надежный способ. Если номер стерт, ищите по модели ноутбука и сверяйте фото разъемов с продавцом.
4. Проверяйте комплектацию. Убедитесь, что в комплекте идут тонкие шлейфы для камеры, если они нужны.

Итог: Для B50-30/B50-45 ищите шлейф с P/N DC02C00C910 или его аналоги. Для B50-70 ищите шлейф с P/N DC02C00D710. Всегда визуально проверяйте соответствие разъемов.
