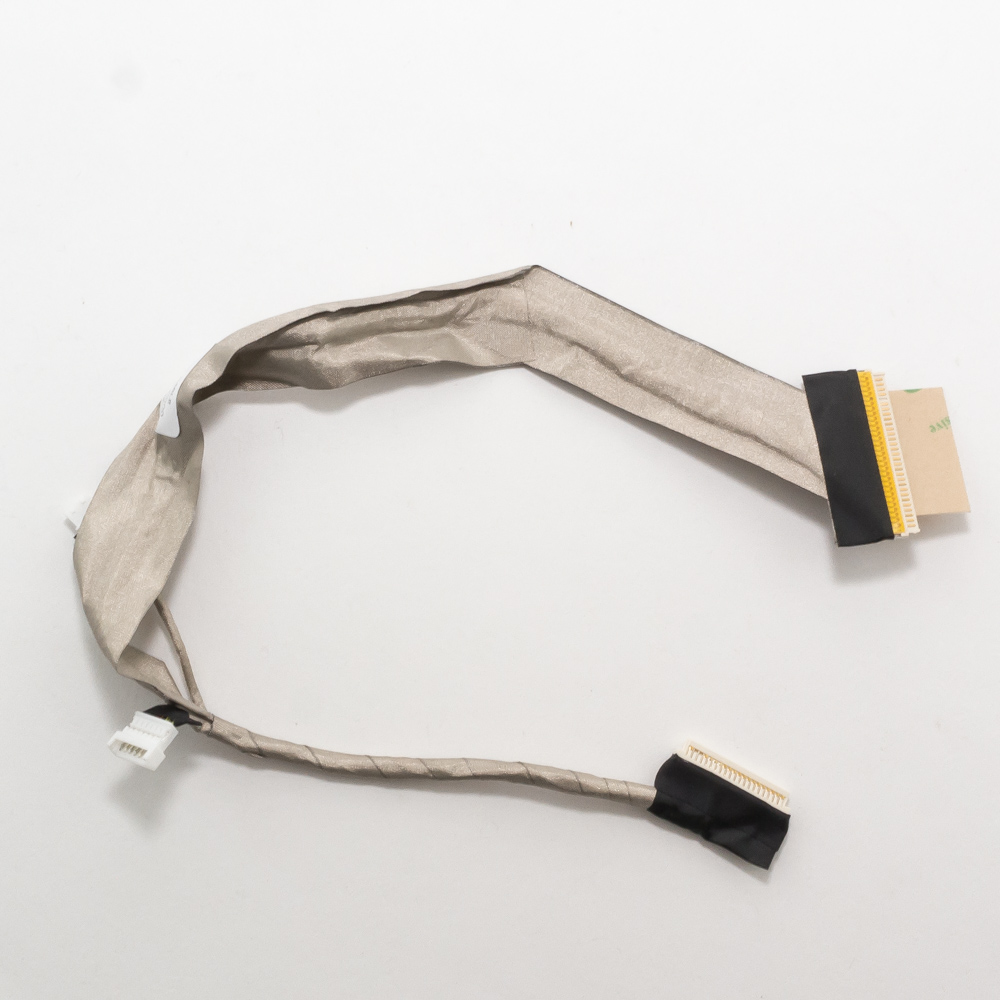

Шлейф матрицы Toshiba Satellite A300, A300D, A305 с камерой

Отличный вопрос! Шлейф камеры для серии Toshiba Satellite A300/A300D/A305 — это распространённая деталь, так как эти ноутбуки были очень популярны, а шлейфы в них — типичное слабое место.

Описание и роль шлейфа

Это гибкий плоский кабель (FPC — Flexible Printed Circuit), который служит единственным связующим звеном между веб-камерой, расположенной в верхней части крышки дисплея (в рамке матрицы), и материнской платой ноутбука.

Конструкция и типичная проблема:

• Шлейф проходит от матрицы через петли поворота крышки (шарниры) к материнской плате.
• Постоянные открывания/закрывания крышки приводят к изгибам и микротрещинам в проводниках шлейфа.
• Основные симптомы неисправности: веб-камера перестает определяться системой (код ошибки 43 в Диспетчере устройств), появляются "шум" или артефакты на изображении, либо изображение полностью отсутствует.

Технические характеристики (общие)

1. Тип разъема на конце камеры: Как правило, небольшой 8-пиновый (8-pin) разъем для непосредственного подключения к модулю камеры.
2. Тип разъема на конце материнской платы: Более широкий коннектор. В моделях A300/A305 чаще всего используется 20-пиновый (20-pin) разъем (или очень редко 26-пин). Это ключевой параметр при подборе!
3. Длина: Приблизительно 25-30 см, в зависимости от конкретной компоновки внутри ноутбука.
4. Конфигурация проводников: 20-проводной плоский кабель.
5. Дополнительные элементы: На шлейфе может быть небольшой ферритовый фильтр-бусина (цилиндрик) для подавления помех.

Парт-номера (Part Numbers) и коды

Оригинальные номера деталей от Toshiba (Dynabook) найти сложно, так как шлейф редко поставлялся как отдельная запчасть. Чаще всего он шел в сборе с матрицей или верхней крышкой.

Наиболее распространенные парт-номера и коды, которые используются производителями совместимых шлейфов и встречаются в продаже:

• LK213-1060 (самый распространенный и вероятный для вашей серии)
• 5K011144010 / 5K011144020
• G5000-0051A
• 0D-010K213-1060-01
• A300WEBOARD (условное обозначение)

ВАЖНО: Модели A300, A300D и A305 имеют несколько ревизий материнских плат (разных платформ: PSAGxU, PSAFxU и т.д.), и разъем на материнской плате мог незначительно отличаться. Поэтому лучший способ подбора — визуальное сравнение.

Совместимые модели ноутбуков

Шлейф подходит для обширного семейства моделей, построенных на одинаковой конструктивной платформе (чаще всего PLF/PLG/PLK серии):

Основная серия:

• Toshiba Satellite A300
• Toshiba Satellite A300D
• Toshiba Satellite A305
• Toshiba Satellite A305D

Другие совместимые модели (на той же платформе):

• Toshiba Satellite M300
• Toshiba Satellite M305
• Toshiba Satellite L300
• Toshiba Satellite L305
• Toshiba Satellite U400
• Toshiba Equium A300 (европейское название Satellite)
• Toshiba Prodigy A300

Рекомендация по проверке: Перед покупкой обязательно снимите старый шлейф (или хотя бы проверьте его разъем на материнской плате) и сравните:

1. Количество контактов (скорее всего 20).
2. Расположение фиксирующей рамки (отодвигается вбок или поднимается вверх).
3. Общую длину и форму трассировки шлейфа.
4. Тип разъема на стороне камеры.

При поиске в интернет-магазинах используйте запросы: "Шлейф камеры Toshiba A300 20 pin", "LK213-1060" или "Webcam cable for Toshiba Satellite A305". Указывайте полную модель ноутбука (например, A300-1G9), это поможет продавцу точнее определить совместимость.
