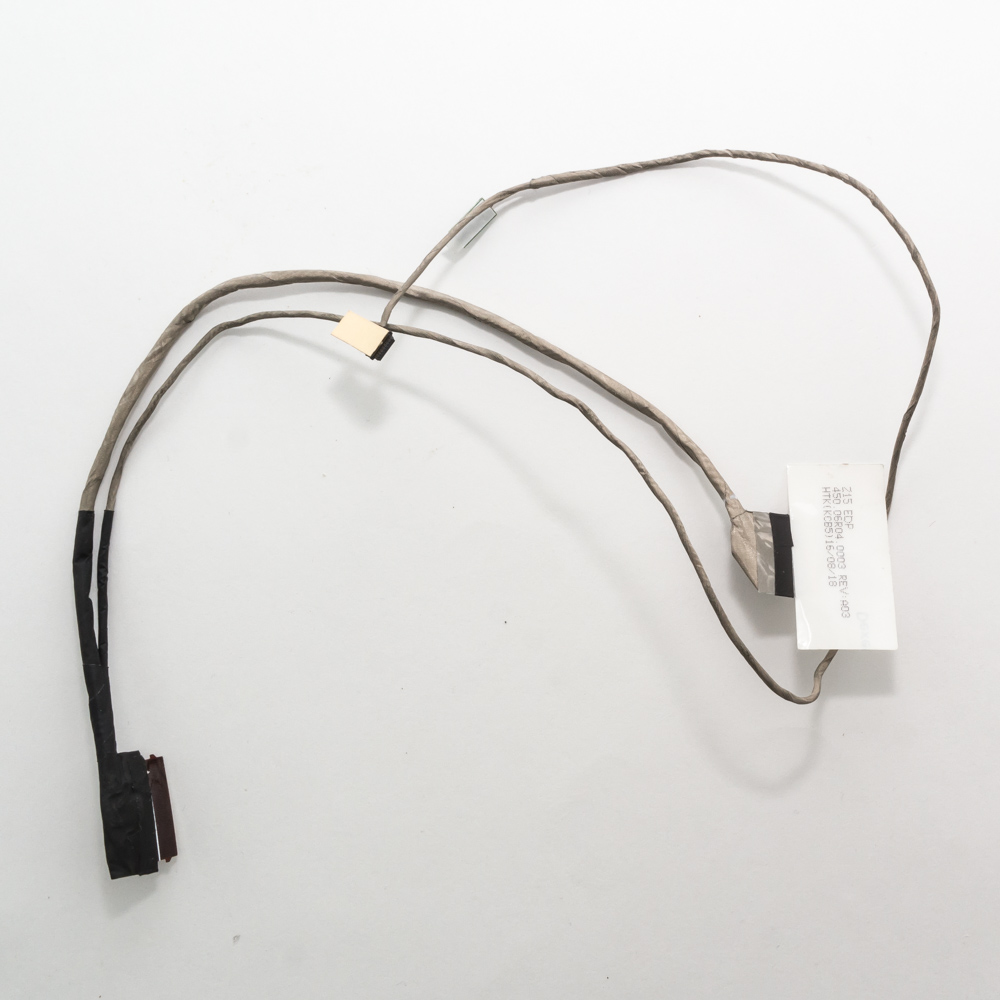

Шлейф матрицы Lenovo 700-15ISK

Отличный вопрос! Шлейф матрицы — критически важный компонент, и для правильного подбора нужна точная информация. Вот подробное описание, технические характеристики и данные по совместимости для ноутбука Lenovo IdeaPad 700-15ISK.

Общее описание

Шлейф матрицы (LCD cable, display cable, LVDS/eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу:

1. Видеосигнала от видеокарты к матрице.
2. Сигналов управления подсветкой (включение/выключение, регулировка яркости).
3. Данных от веб-камеры и микрофонов (если они расположены в верхней рамке дисплея).

Для модели 700-15ISK используется современный интерфейс eDP (Embedded DisplayPort), который пришел на смену устаревшему LVDS.

Технические характеристики (Типовые)

• Тип интерфейса: eDP 1-канальный (1-Lane). Это важно, так как существуют 2-х и 4-х канальные шлейфы, которые несовместимы.
• Количество пинов (контактов): Чаще всего 30 pin или 40 pin. Конкретное количество зависит от разрешения матрицы и конфигурации. Наиболее распространен для этой модели 30-пиновый eDP шлейф.
• Разъем на стороне материнской платы: Плоский, горизонтальный или вертикальный замок.
• Разъем на стороне матрицы: Плоский, обычно с прижимной рамкой.
• Дополнительные цепи: В шлейф интегрированы провода для веб-камеры (0.3MP или 1.0MP) и микрофонов.
• Длина: Определяется конструкцией ноутбука (путь от материнской платы до матрицы через петли петель).

Парт-номера (FRU/PN - Part Number)

Это ключевая информация для поиска. У Lenovo одна и та же деталь может иметь несколько номеров. Основные парт-номера для шлейфа дисплея Lenovo 700-15ISK:

• SB10K91982 (самый распространенный и часто используемый номер)
• DC02C00D10-01
• 5C20S04855
• 5C20S04856 (возможна вариация)

Важно: Номер может незначительно отличаться в зависимости от ревизии материнской платы, конкретной субмодели ноутбука и производителя шлейфа. Номер SB10K91982 является основным ориентиром.

Совместимые модели ноутбуков Lenovo

Шлейф подходит не только для 700-15ISK, но и для других моделей из этой серии и близких по конструкции. Все эти модели имеют схожую или идентичную материнскую плату и конструкцию дисплейного модуля:

Основная совместимая серия:

• Lenovo IdeaPad 700-15ISK (все конфигурации: с процессорами Intel Core i5-6300HQ, i7-6700HQ и различными видеокартами)
• Lenovo IdeaPad 700-15ISK 80RU (пример полного модельного кода)

Также подходит для:

• Lenovo IdeaPad 700-17ISK (17-дюймовая версия. Внимание! Часто, но не всегда. Длина шлейфа у 17-дюймовой модели может быть больше. Необходима перепроверка по парт-номеру).
• Lenovo Y700-15ISK (игровая серия, идентичная по конструкции корпуса и размещения компонентов).
• Lenovo Y700-17ISK (аналогичное замечание по длине, как для 700-17ISK).

Как точно убедиться в совместимости перед покупкой:

1. Разберите ноутбук и снимите старый шлейф. На его обратной стороне обязательно нанесен парт-номер (например, SB10K91982). Это самый надежный способ.
2. Используйте серийный номер (S/N) ноутбука на официальном сайте поддержки Lenovo (пункт "Parts" или "Запчасти") для просмотра схемы и списка деталей.
3. Сравните визуально фотографию старого шлейфа и нового, уделяя внимание количеству пинов, типу замков и расположению разъемов.

Признаки неисправности шлейфа матрицы

• Искаженное изображение: полосы, артефакты, рябь, цвета "в негативе".
• Мерцание экрана или периодическое пропадание изображения.
• Изображение пропадает при изменении угла наклона крышки.
• Не работает подсветка (экран темный, но изображение есть, если посмотреть с фонариком).
• Не работает встроенная веб-камера или микрофоны (при условии, что проблема не в драйверах).

Рекомендация при покупке

Всегда старайтесь покупать шлейф с оригинальным парт-номером (FRU). Качественные неоригинальные аналоги (как правило, китайского производства) также могут работать, но их надежность и долговечность часто ниже. При заказе уточняйте у продавца совместимость именно с вашей моделью, предоставив найденный парт-номер.
