Шлейф матрицы Lenovo U430, U430P

Отличный вопрос! Шлейф матрицы для ноутбуков Lenovo U430 и U430P — частая деталь для замены, так как эти модели уже не новые и их компоненты изнашиваются.

Общее описание

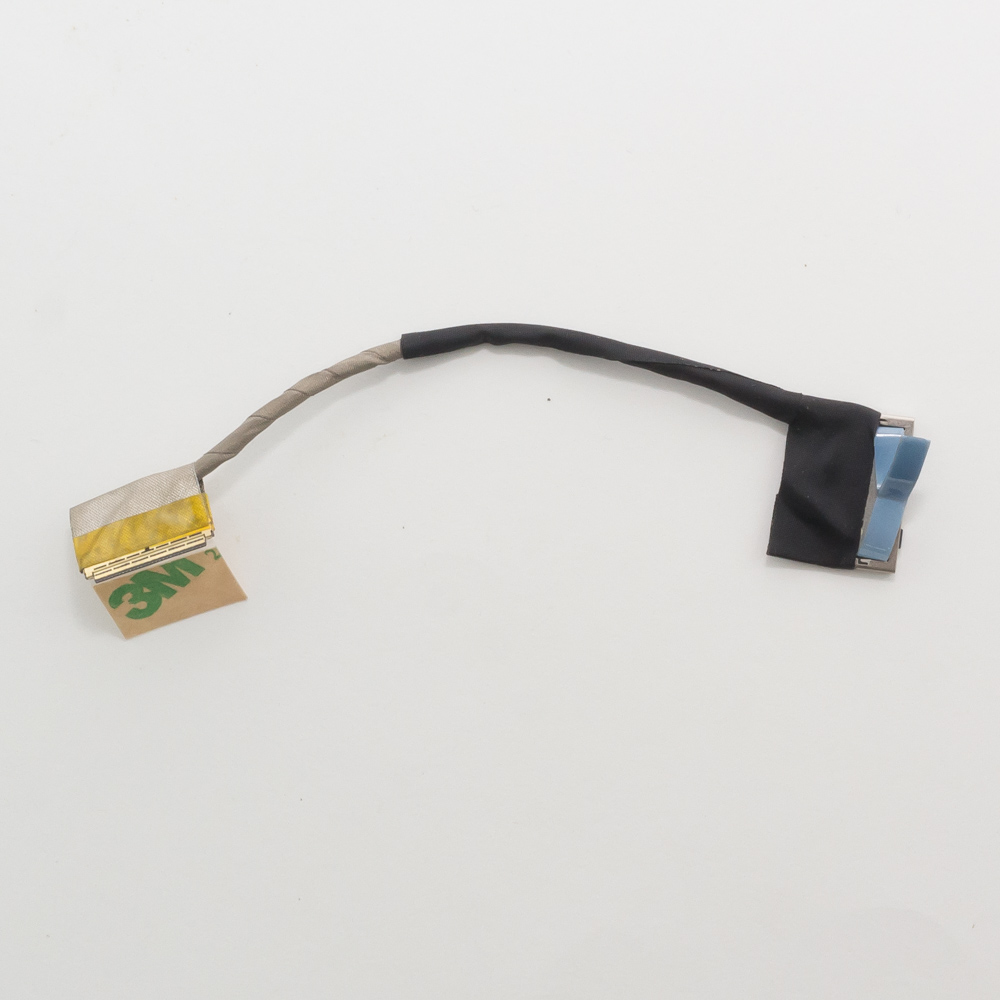

Шлейф дисплея (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном) и передающий видеосигнал, данные от камеры, микрофона и питание на подсветку. В моделях U430/U430P он особенно уязвим из-за конструкции петли (шарнира) открытия/закрытия крышки. При активной эксплуатации проводники внутри шлейфа могут перетираться, что приводит к самым разным симптомам.

Типичные признаки неисправности шлейфа:

• Искажение изображения, артефакты, полосы на экране (вертикальные/горизонтальные).
• Мерцание или пропадание картинки при изменении угла наклона крышки.
• Полное отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы.
• Не работает встроенная камера (так как ее кабель является частью шлейфа).
• Не работает подсветка экрана (изображение есть, но очень темное).

Технические характеристики

• Тип разъема: Шлейф имеет два разных коннектора:
  • Со стороны материнской платы: 40-контактный разъем (40-pin), с шагом контактов 0.5 мм. Ключевой момент: в U430 и U430P используется разъем с односторонним расположением контактов (контакты только с одной стороны платы), а не с двусторонним (как в некоторых других моделях).
  • Со стороны матрицы: 40-контактный разъем (40-pin eDP), также с шагом 0.5 мм.
• Длина: Приблизительно 25-30 см (зависит от конкретной трассировки внутри крышки).
• Дополнительные кабели: В состав шлейфа интегрированы отдельные тонкие кабели для веб-камеры (обычно 4- или 6-пиновый) и для микрофона (2-пиновый). Они отходят от основного шлейфа в верхней части крышки.
• Конструкция: Гибкий ламинатный кабель (FPC - Flexible Printed Circuit).

Парт-номера (Part Numbers / FRU)

Внимание! Это самые распространенные номера, но перед покупкой обязательно разберите свой ноутбук и сверьте номер на старом шлейфе, так как возможны вариации в зависимости от субпоставщика и ревизии платформы.

• DC02C00C1N0 (или DC02C00C1N00) — самый распространенный номер для U430/U430P.
• DC02C00C1N01 — также часто встречается.
• 45N0415 — альтернативный номер от производителя кабелей.
• G56549-001 — еще один возможный номер.

Важно: В некоторых модификациях может использоваться шлейф с металлической экранирующей оплеткой или дополнительными креплениями. Визуальное сравнение — лучший способ убедиться в совместимости.

Совместимые модели ноутбуков Lenovo

Шлейф с указанными выше номерами подходит для следующих моделей (основной список):

• Lenovo IdeaPad U430
• Lenovo IdeaPad U430p
• Lenovo IdeaPad U430 Touch (сенсорная версия)

Также может подходить для (но требуется проверка!):

• Lenovo IdeaPad U530 (часть ревизий, не все!)
• Lenovo IdeaPad U330 (требуется сверка, высокий риск несовместимости)

Как точно определить совместимость:

1. По номеру модели ноутбука (Model Name): На наклейке на нижней крылке (или под аккумулятором) найдите точную модель, например, U430p 20268.
2. По номеру детали (FRU): Разберите корпус (или снимите заглушку над шлейфом, если есть), извлеките старый шлейф и найдите на нем маркировку (часто на белой наклейке или напечатано на самом кабеле).
3. По внешнему виду: Сравните фото старого и нового шлейфа: расположение и тип разъемов, длину, точки крепления, ответвления для камеры.

Рекомендации при покупке

1. Покупайте шлейф с пометкой "Original" или "Premium Compatible". Слишком дешевые аналоги могут быть низкого качества и быстро выйти из строя.
2. Убедитесь, что в комплекте есть фиксаторы-защелки для разъемов (обычно черные рамки), если они были на старом кабеле.
3. При установке не перегибайте шлейф резко, укладывайте его по тому же пути, что и старый, без натяжения.
