Разъем питания для Lenovo Ideapad 310-15ISK, 510-15ISK

Отличный вопрос. Вот подробное описание разъема питания для ноутбуков серии Lenovo IdeaPad 310-15ISK и 510-15ISK.

Описание и Технические Характеристики

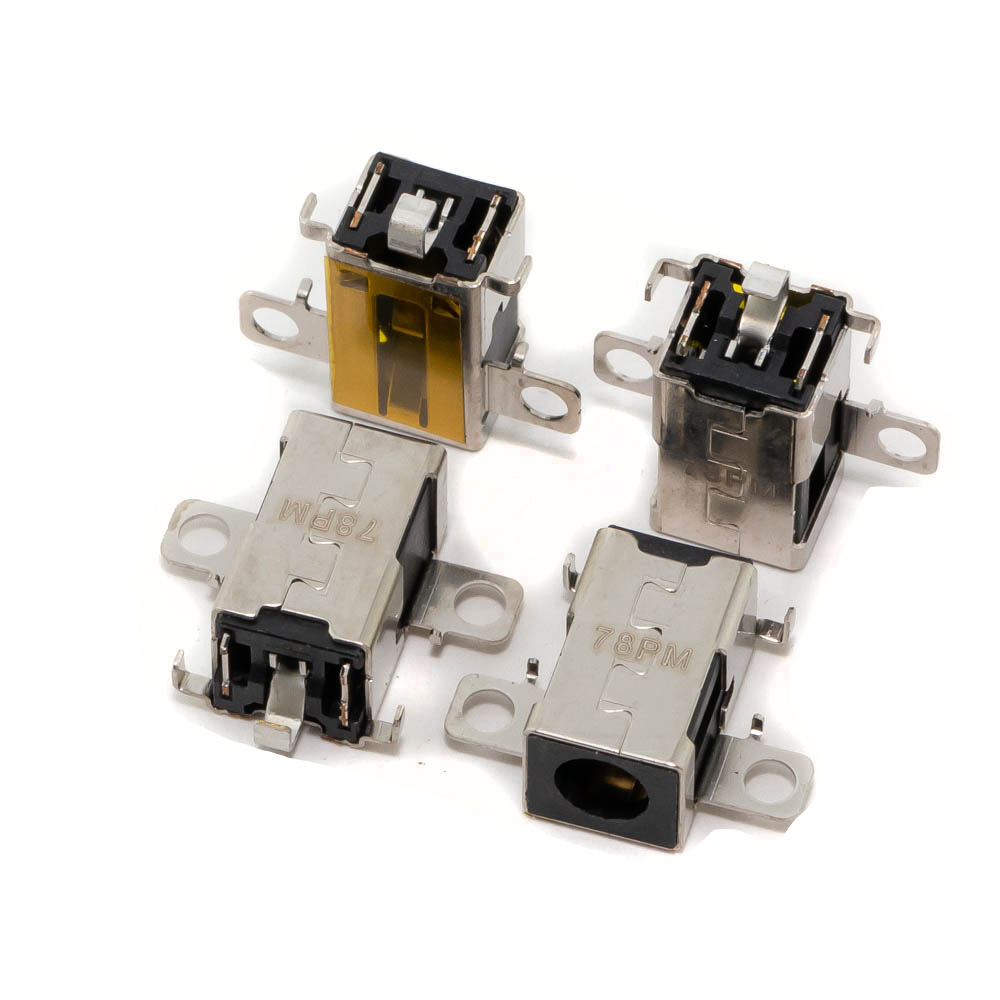

Этот разъем является ключевым компонентом системы питания ноутбука. Он представляет собой гнездо (jack) для подключения внешнего блока питания (адаптера), которое припаивается непосредственно к материнской плате.

Основная функция: Передача постоянного тока от внешнего адаптера к внутренним цепям питания ноутбука для зарядки аккумулятора и непосредственного питания системы.

Технические характеристики:

• Тип разъема: DC Power Jack (гнездо), цилиндрический.
• Размер (внешний диаметр/внутренний штырь): Стандарт для Lenovo того периода — 4.0 мм x 1.7 мм. Это означает, что внешний диаметр штекера от блока питания — 4.0 мм, а диаметр внутреннего отверстия (штыря) — 1.7 мм.
• Полярность (очень важно!): Центр (внутренний штырь) — положительный (+), внешняя оболочка — отрицательный (-). Обозначается как + ∘ –.
• Напряжение и ток: Разъем рассчитан на параметры, которые подает штатный адаптер. Для данных моделей это обычно 20V DC и ток 2.25A, 3.25A или 4.5A в зависимости от конфигурации (мощность адаптера 45W, 65W или 90W). Сам разъем физически подходит для всех этих адаптеров.
• Конструкция разъема: Чаще всего используется разъем с 3 или 4 контактами:
  • 2 основных силовых контакта (+ и -) для питания.
  • 1 или 2 дополнительных (информационных) контакта — центральный штырь-пин. Они используются для идентификации оригинального адаптера и его мощности (технология Lenovo "Onyx"), чтобы ноутбук мог ограничить потребление тока слабым блоком и предотвратить его повреждение.
• Крепление: Корпус разъема имеет металлические "уши" или пластиковый фланец для пайки и механического крепления к плате. Часто дополнительно фиксируется небольшим винтом к корпусу или металлическому каркасу (шасси).

Парт-номера (Part Numbers) и Артикулы

Парт-номера могут различаться в зависимости от производителя компонента и конкретной ревизии материнской платы. Вот основные номера, которые используются для поиска:

• DCJACK-099 (очень распространенный универсальный артикул у продавцов)
• 5A10W89315 (официальный номер компонента от Lenovo / Quanta)
• GX12B0441 (альтернативный номер производителя)
• SA10M64972
• Разъем питания для материнской платы:
  • LA-D671P (одна из самых распространенных плат для IdeaPad 310-15ISK)
  • LA-D881P (распространенная плата для IdeaPad 510-15ISK)
  • LA-D891P

Как искать: На AliExpress, eBay или в магазинах радиодеталей наиболее эффективно искать по запросам: "DC jack for Lenovo IdeaPad 310 510", "5A10W89315", "DCJACK-099" или "power jack LA-D671P".

Совместимые модели ноутбуков

Разъем является стандартным для целого ряда моделей Lenovo середины 2010-х годов, построенных на аналогичных материнских платах.

Основные модели:

• Lenovo IdeaPad 310-15ISK (все модификации)
• Lenovo IdeaPad 310-15IKB
• Lenovo IdeaPad 510-15ISK (все модификации)
• Lenovo IdeaPad 510-15IKB

Другие совместимые модели (используют аналогичный или идентичный разъем):

• Lenovo IdeaPad 310-15ABR
• Lenovo IdeaPad 310-15AST
• Lenovo IdeaPad 510-15ABR
• Lenovo IdeaPad 700-15ISK (часто совместим)
• Lenovo IdeaPad 700-15IKB
• Некоторые модели серий Lenovo IdeaPad 500 и 500S
• Некоторые модели серии Lenovo Z50-70 / Z50-75 (требуется уточнение по распиновке)

Важное предупреждение:

1. Перед покупкой обязательно разберите ноутбук и визуально сравните старый разъем с новым (ориентируйтесь на форму корпуса, расположение и количество ножек для пайки, угол вывода проводов).
2. Проверьте распиновку мультиметром в режиме прозвонки, чтобы понять, какие контакты замыкаются при вставленном штекере. Это критически важно, если вы покупаете разъем без оригинального парт-номера.
3. Замена требует навыков пайки. Необходимо аккуратно выпаять старый разъем и, не перегрев плату, впаять новый. Если опыта нет, лучше доверить работу профессионалу.

Надеюсь, эта информация будет полезна!
