Шлейф матрицы MSI GE72, PE70, GT72S, MS1791

Отличный вопрос! Термин "шлейф матрицы" для ноутбуков MSI серий GE, PE, GT и модели MS1791 (который часто является OEM-вариантом) — это обобщающее название. На самом деле это не один шлейф, а комплект из двух основных шлейфов, соединяющих материнскую плату с дисплеем.

Вот подробное описание, характеристики и совместимость.

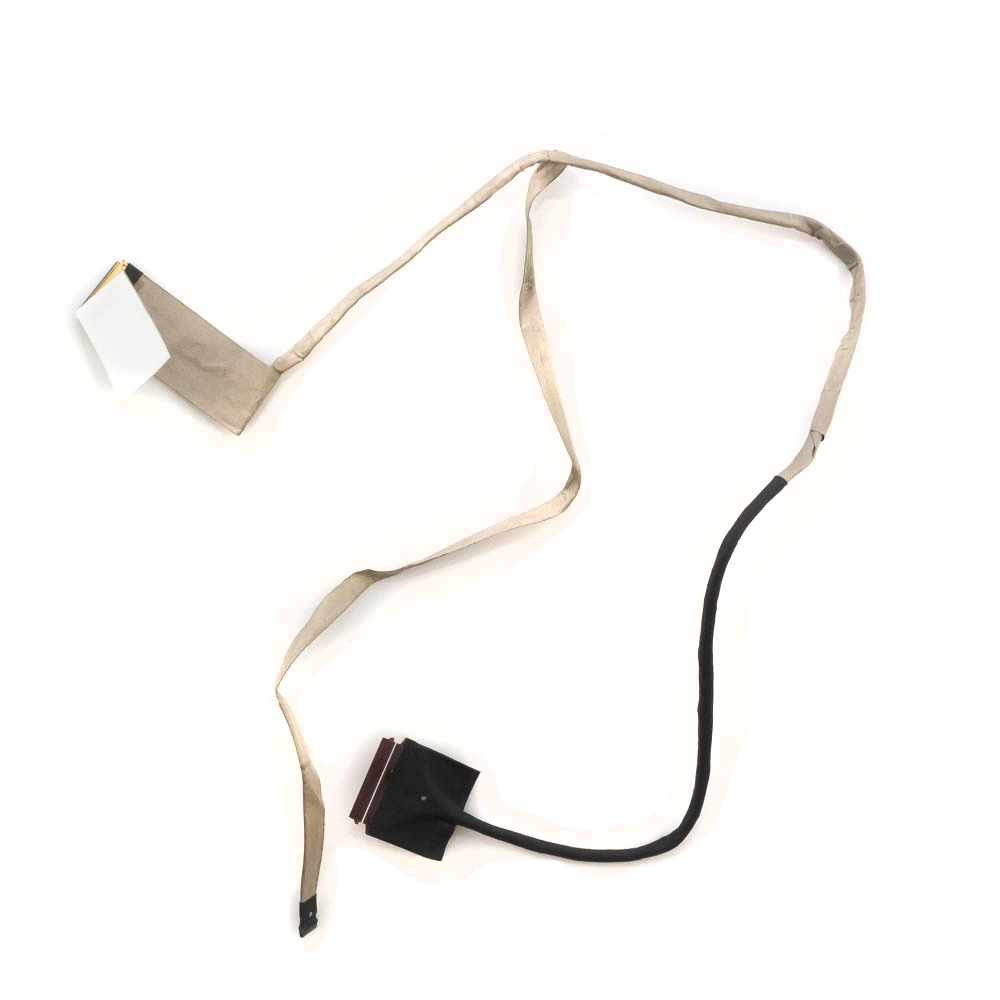

Общее описание

В ноутбуках MSI с матрицами разрешения Full HD (1920x1080) и высоким refresh rate (часто 120 Гц и выше) используется раздельная передача сигнала:

1. Шлейф eDP (Embedded DisplayPort): Отвечает за передачу видеосигнала от материнской платы к матрице. Это основной шлейф данных.
2. Шлейф подсветки (LCD Backlight Cable): Отвечает за подачу высокого напряжения (часто до 50В) на инвертор или непосредственно на LED-лампы матрицы для их включения. Обычно тоньше и имеет меньше контактов.

Внешний вид: Оба шлейфа гибкие, плоские, состоят из медных дорожек на полиимидной основе. Разъемы имеют фиксаторы. Шлейф eDP — широкий (обычно 30 или 40 pin), шлейф подсветки — узкий (2-6 pin).

Технические характеристики (типовые для данных серий)

• Тип разъема на стороне материнской платы (MB): 30-контактный или 40-контактный разъем типа FPC (Flexible Printed Circuit) с шагом контактов 0.5 мм для eDP. Для подсветки — мелкий разъем на 2-6 pin.
• Тип разъема на стороне матрицы (LCD): 30-контактный или 40-контактный (eDP) и отдельный разъем для подсветки (обычно 2 или 4 pin).
• Длина: Варьируется в зависимости от конкретной модели и размера корпуса (15.6" или 17.3"), обычно в диапазоне 25-35 см.
• Конфигурация eDP: 1 Lane или 2 Lane eDP. Для высокого refresh rate (120 Гц, 144 Гц) в этих моделях почти всегда используется 2 Lane.
• Напряжение подсветки: Рабочее напряжение для цепи подсветки может достигать 19V-50V в зависимости от модели матрицы и количества LED-диодов.
• Покрытие: Часто имеют дополнительное защитное покрытие или экранирование для предотвращения помех.

Парт-номера (Part Numbers) и совместимые модели

Внимание! Совместимость определяется не серией ноутбука (GE72, GT72S и т.д.), а конкретной установленной матрицей (ее парт-номером). Один и тот же ноутбук в разных комплектациях мог поставляться с разными матрицами от разных производителей (AUO, LG, Samsung, BOE).

Чтобы найти точный шлейф, необходимо:

1. Разобрать ноутбук и посмотреть парт-номер на самих шлейфах.
2. Или определить парт-номер матрицы (указан на наклейке на ее задней стороне) и искать шлейфы, совместимые с этой конкретной матрицей.

Примеры распространенных парт-номеров шлейфов для 17.3" моделей MSI:

• MSI GE72 2QD Apache Pro / 6QF Apache Pro / 7RD и подобные:

  • eDP шлейф: Часто используется MS-17951 или 1.0A 30P-0.5-175/500. Также встречается DC02001BM0.
  • Шлейф подсветки: MS-17952 или 1.0A 4P-1.25-200/500.
  • Совместимые матрицы: Часто AUO B173HTN01.2 (120 Гц) или аналоги.

• MSI GT72S 6QE Dominator Pro G / GT72 6QD / 6QF и подобные (с матрицами 120 Гц / 144 Гц):

  • eDP шлейф: MS-17951 (или его аналоги) — но обязательно 2 Lane. Также 9S.7A16.001 или DC02001BM0.
  • Шлейф подсветки: MS-17952 или 9S.7A16.021.
  • Совместимые матрицы: LG LP173WF4-SPF1 (120 Гц), AUO B173HTN01.2 (120 Гц), для 144 Гц — Sharp LQ173D1JW21 или аналоги.

• MSI PE70 / PE72 (15.6" дюйма):

  • eDP шлейф: Может быть MS-16P51 или 9S.6L156.001. Конфигурация 30 pin или 40 pin.
  • Шлейф подсветки: MS-16P52 или 9S.6L156.021.
  • Важно: У 15.6" моделей шлейфы короче, чем у 17.3".

• Для модели MS-1791 (часто это OEM GT72/GE72):

  • Используются те же шлейфы, что и для соответствующих розничных моделей. Ключ — идентификация матрицы.

Ключевые парт-номера для поиска (на AliExpress, eBay и т.д.):

• MS-17951 + MS-17952 (комплект для 17.3")
• MS-16P51 + MS-16P52 (комплект для 15.6")
• 9S.7A16.001 (шлейф eDP для GT72)
• DC02001BM0
• Универсальный запрос: "MSI GE72 eDP cable 30 pin" или "MSI GT72S LCD cable set".

Как гарантированно подобрать совместимый шлейф?

1. Способ 1 (Надежный): Снимите матрицу и перепишите парт-номер с матрицы (например, B173HTN01.2). Ищите шлейфы, совместимые с этой конкретной моделью матрицы.
2. Способ 2 (Точный): Аккуратно отсоедините шлейфы от материнской платы и матрицы и найдите парт-номер прямо на шлейфе (обычно напечатан белым или черным текстом).
3. Способ 3 (По модели ноутбука): Используйте полный точный модельный номер вашего ноутбука (например, GE72 6QF Apache Pro). Найдите на сайте MSI или на сайтах продавцов запчастей раздел "LCD Cable" для этой конкретной модели. Этот способ менее точен, чем первые два.

Важное предупреждение: Несовместимый шлейф eDP (например, 1 Lane вместо 2 Lane) может привести к отсутствию изображения, мерцанию или низкой частоте обновления. Неправильный шлейф подсветки может привести к отсутствию подсветки или повреждению цепи на материнской плате.
