USB разъем для ноутбука 0314

Отличный запрос. Номер 0314 — это внутренний код или парт-номер, который чаще всего используется компанией HP (Hewlett-Packard) для обозначения конкретного компонента — разъема USB, установленного на материнской плате ноутбука (также известного как USB-порт, гнездо или daughterboard connector).

Это не обычный порт, который вы видите снаружи, а его внутренняя часть, которая припаивается к плате. Он выходит из строя из-за механических повреждений (сильное или частое расшатывание флешки), коррозии или неаккуратного ремонта.

Описание

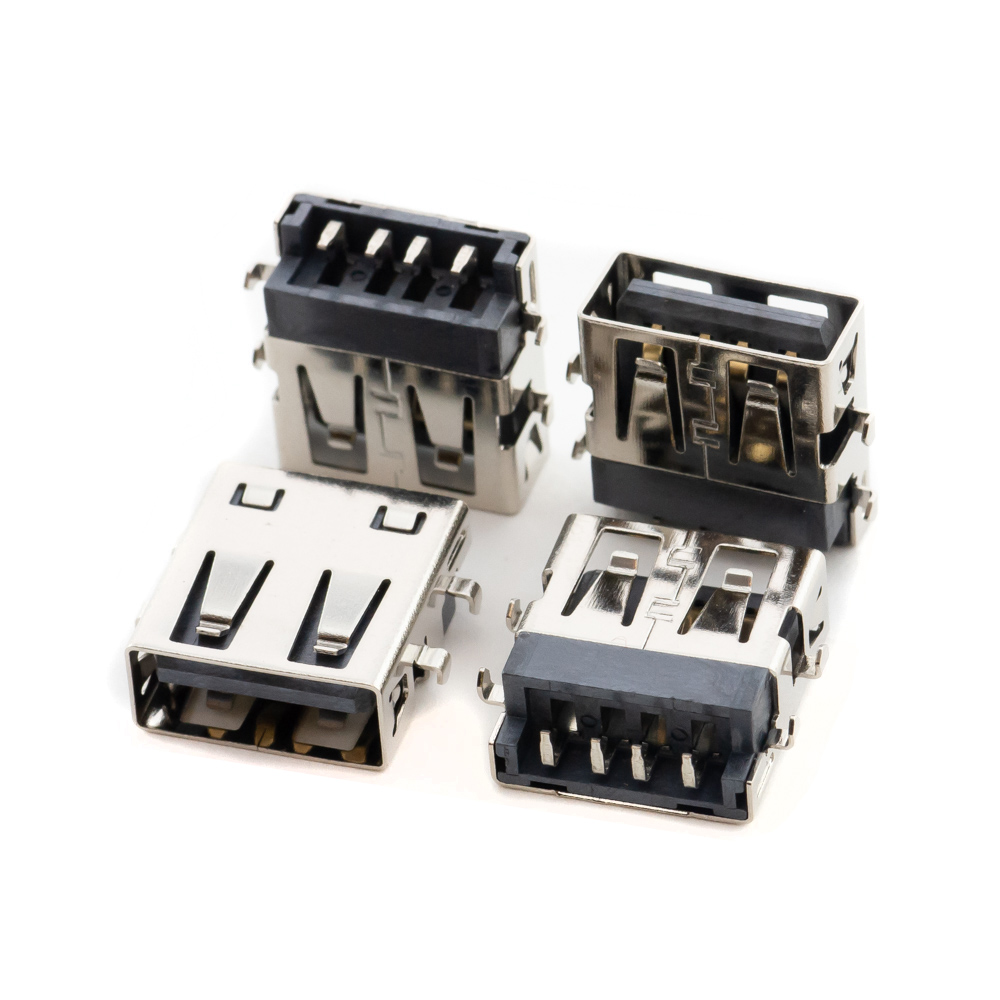

Разъем HP 0314 — это внутренний коннектор для порта USB Type-A стандарта 2.0 или 3.0, предназначенный для поверхностного монтажа (SMD) на материнскую плату ноутбуков HP и Compaq. Он служит точкой подключения и крепления для внешнего USB-порта. При его поломке перестает работать соответствующий USB-порт на корпусе ноутбука, даже если контроллер на материнской плате исправен. Требует замены с помощью паяльного оборудования.

Технические характеристики (общие)

• Тип разъема: Внутренний SMD-коннектор для USB порта.
• Версия USB: Чаще всего USB 2.0, но может быть и USB 3.0. Визуально отличается количеством контактов (USB 2.0 — 4 контакта, USB 3.0 — 9 контактов). Номер 0314 может применяться к обоим типам, поэтому при заказе нужно уточнять.
• Конфигурация контактов: Стандартная распиновка для внутреннего разъема USB (VCC, Data-, Data+, GND для USB 2.0).
• Крепление: Имеет «ушки» или корпус для пайки, обеспечивающие механическую прочность.
• Материал: Пластиковый корпус, позолоченные или луженые контакты.

Парт-номера (Part Numbers)

Номер 0314 часто используется в комбинации с другими номерами или является частью каталожного номера. Основные парт-номера для поиска:

• SP# 0314 (Spare Part Number)
• 6050A2568501 (очень распространенный каталожный номер HP для этого разъема, часто соответствует USB 2.0)
• 6050A2568502
• 6050A2592701
• DC02000BMA0
• Часто продается как: USB Port Connector for HP 0314 или HP DC Jack 0314 (последнее — некорректно, но распространено в названиях на маркетплейсах).

Важно: При заказе лучше всего использовать не только номер, но и фотографию разъема со своей материнской платы, а также модель ноутбука.

Совместимые модели ноутбуков (примеры)

Этот компонент используется в огромном количестве моделей HP и Compaq. Вот некоторые популярные серии:

• HP Pavilion серии G6, G7: G6-1200, G6-1300, G7-1300 и др.
• HP Pavilion серии dv6, dv7: dv6-6000, dv6-6100, dv7-6000 и др.
• HP ProBook серии 4xxx: 4530s, 4540s, 4720s
• HP ProBook серии 6xxx: 6560b, 6570b
• HP Envy серии 6, 7: Envy 6-1000, Envy 7-1000
• HP Compaq серии CQ: CQ56, CQ57, CQ58, CQ71
• HP Compaq Presario: CQ, V3000, V6000
• Другие серии: HP 630, HP 635, HP 2000, HP 2500, HP 4500, HP 4700, HP 6500, HP 6700.

Как точно определить совместимость:

1. Разберите ноутбук и найдите на материнской плате рядом с неработающим портом маркировку (часто белыми буквами) 0314, 0314A или JUSB1, JUSB2.
2. Найдите точную модель ноутбука на наклейке на дне (например, HP Pavilion G6-1203sr). По этому номеру можно найти схемы (boardview) и спецификации материнской платы.
3. Сравните визуально старый разъем с новым — количество контактов, форму пластикового корпуса и расположение крепежных «ушей».

Рекомендации по замене

• Замена требует навыков микро-пайки и использования термовоздушной паяльной станции.
• Рекомендуется предварительно обработать контакты флюсом.
• После замены необходимо проверить не только работу порта, но и отсутствие коротких замыканий между соседними контактами.

Если вы не уверены в своих навыках, лучше доверить замену профессионалам в сервисном центре.
