Блок питания для монитора Samsung 14V/1.7A (25W) 6.5x4.4мм

Отличный запрос. Вот подробное описание, технические характеристики и информация о совместимости для блока питания монитора Samsung с такими параметрами.

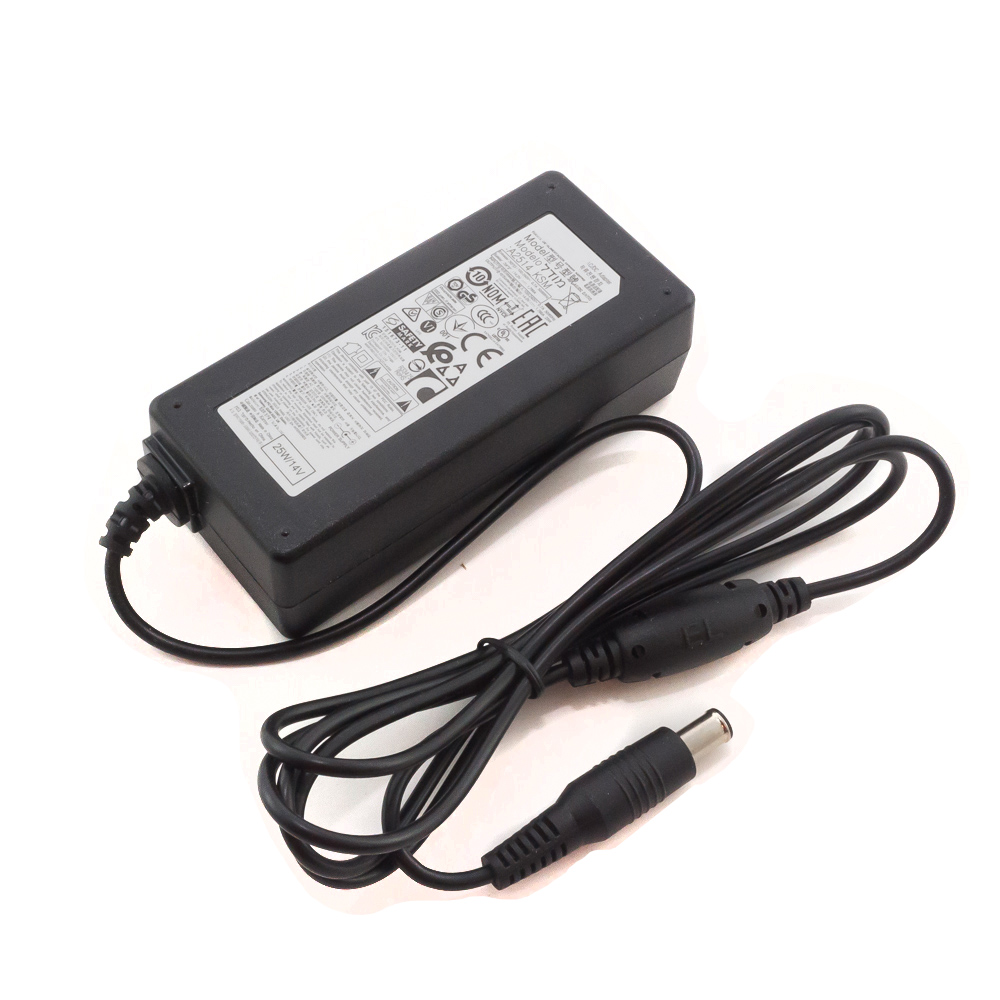

Описание внешнего блока питания (адаптера) для мониторов Samsung

Данный внешний блок питания предназначен для подачи стабильного постоянного тока на мониторы и дисплеи Samsung, которые не имеют встроенного внутреннего блока. Это импульсный источник питания (Switching Power Supply), характеризующийся высокой эффективностью, компактными размерами и защитой от перегрузок.

Ключевая функция: Преобразование переменного тока из бытовой розетки (100-240В) в постоянный ток низкого напряжения (14В), необходимый для работы электроники монитора.

Типичное применение: Мониторы серий Samsung Smart Monitor, некоторые модели Samsung Business Monitor и дисплеи с минималистичным дизайном, где блок питания вынесен наружу для уменьшения толщины корпуса и улучшения охлаждения.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Входное напряжение (AC) | 100-240 В ~ 50/60 Гц (универсальный, для использования по всему миру) | | Выходное напряжение (DC) | 14 В (постоянный ток) | | Выходной ток | 1.7 А (максимальный) | | Выходная мощность | 23.8 Вт (14В * 1.7А = 23.8Вт, часто округляется до 25W в названии) | | Разъем (штекер) | Цилиндрический (Barrel Jack), поляризованный | | Размеры штекера | Наружный диаметр (OD): 6.5 мм
Внутренний диаметр (ID): 4.4 мм
(Также может обозначаться как 6.5x4.4mm или 6.5/4.4mm) | | Полярность (критически важно!) | Положительный (+) на внутреннем контакте (pin), отрицательный (-) на внешнем контакте (sleeve).
Обозначается как +(o**-**. На корпусе нарисована схема. | | Защита | От перегрузки, перегрева, короткого замыкания. | | Класс энергоэффективности | Обычно VI (шестой, самый высокий на данный момент). | | Длина кабеля | Примерно 1.2 - 1.5 м (зависит от конкретной модели адаптера). | | Страна производства | Китай, Вьетнам, Корея (зависит от партии). |

Парт номера (Part Numbers) и коды

У Samsung есть несколько систем нумерации для аксессуаров. Этот блок питания может иметь следующие оригинальные коды:

• AD-2419BNU (один из самых распространенных номеров для этого типа БП)
• AD-2419BN (базовая версия)
• AD-2419B (сокращенный вариант)
• GH43-12603A (внутренний код/номер компонента)
• LC14M25FW (код производителя, может быть указан на этикетке)
• Часто на этикетке: Model: SSC-25MFR или подобные вариации.

Важно: При поиске ориентируйтесь прежде всего на выходные параметры (14V, 1.7A, 6.5x4.4mm) и полярность. Название модели монитора (например, S27A/S39A) также поможет в поиске.

Совместимые модели мониторов Samsung (список основных)

Блок питания с такими характеристиками используется в преимущественно в "умных" мониторах (Smart Monitor) серий M5, M7, M8 (2021-2023 гг.), а также в некоторых других.

Основные совместимые серии:

1. Samsung Smart Monitor Series:

   • Серия M5 (2021): S27A/S32A/S39AM5000 (например, LS27AM500NPXCI, S32AM500PP)
   • Серия M7 (2021-2022): S32A/S43AM7000 (например, S43AM700UP, S32AM700UP)
   • Серия M8 (2022-2023): S27A/S32AM8000 (например, S32BM800UP)

2. Другие мониторы и дисплеи:

   • Некоторые модели серий Samsung Business Monitor (например, S-series с индексом "A").
   • Дисплеи цифровых signage решений.
   • Важно: Всегда проверяйте спецификацию на задней панели своего монитора! Там должен быть указан требуемый вольтаж (DC 14V) и сила тока (≥1.7A).

Критерии выбора замены (если оригинал утерян)

1. Выходное напряжение: Должно быть точно 14В. Ни больше, ни меньше.
2. Сила тока: Не менее 1.7А (Ампер). Можно больше (например, 2А, 3А), но не меньше. Монитор возьмет столько, сколько ему нужно.
3. Разъем: Точное совпадение размеров (6.5 мм x 4.4 мм) и формы.
4. Полярность: Совпадение обязательно! (+ на внутреннем контакте). Несовпадение полярности выведет монитор из строя.
5. Качество: Рекомендуется покупать оригинальные (Samsung) или сертифицированные качественные аналоги (например, от брендов Baseus, Ugreen, FSP, Delta). Дешевые no-name адаптеры могут быть нестабильны и опасны.

Где искать: Интернет-магазины (Ozon, Wildberries, Яндекс.Маркет, AliExpress), сервисные центры Samsung, магазины компьютерной техники. В поиске используйте запрос: "Блок питания Samsung 14V 1.7A 6.5x4.4" или "Адаптер для монитора Samsung M7 M5".
