Шлейф матрицы DNS Clevo W370ET

Отличный вопрос! Шлейф матрицы (дисплея) для ноутбуков Clevo серии W370ET — это критически важный компонент, и информация о нем часто разрознена. Давайте систематизируем все данные.

Описание

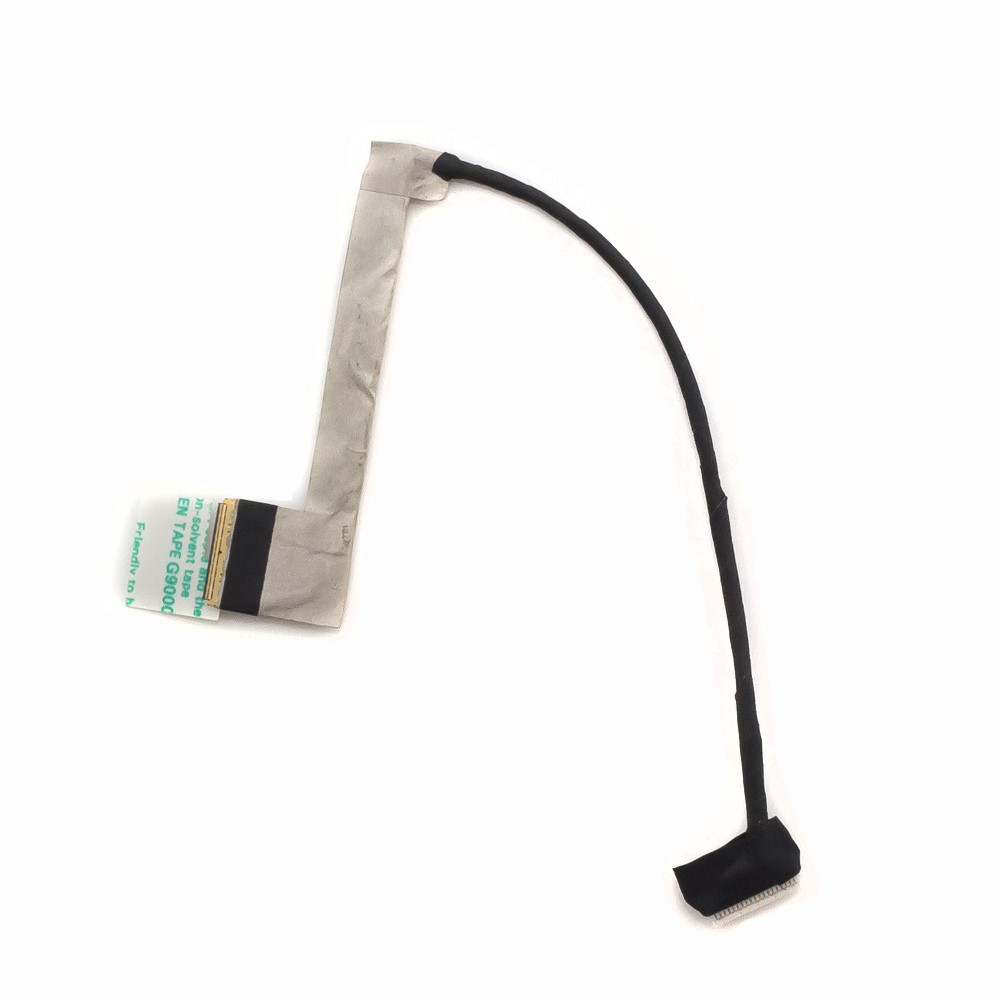

Шлейф матрицы (LCD Cable, Display Cable, eDP Cable) — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы для управления дисплеем (например, включение/выключение). Для модели W370ET используется современный интерфейс eDP (Embedded DisplayPort).

Характерные неисправности: При проблемах со шлейфом появляются артефакты на экране (полосы, мерцание), пропадает изображение (при этом подсветка может работать и изображение видно под углом), дисплей периодически гаснет при движении крышки.

Технические характеристики

1. Интерфейс подключения к материнской плате: Разъем на 40 контактов (40-pin), тип eDP 1.2/1.3.
2. Интерфейс подключения к матрице: Разъем на 40 контактов (40-pin) eDP. Крайне важно: Существует два основных типа разъемов на стороне матрицы, которые различаются шагом контактов (pitch):
   • 0.5 мм (0.5mm pitch) — наиболее распространенный.
   • 0.8 мм (0.8mm pitch) — встречается реже. Использование шлейфа с неправильным шагом приведет к физическому повреждению разъема матрицы!
3. Конфигурация: Прямой шлейф (не развернутый). Длина примерно 25-30 см.
4. Дополнительные цепи: Через этот же шлейф обычно передается питание и сигнал для веб-камеры (Webcam), которая расположена над экраном. Поэтому на шлейфе есть дополнительный тонкий ответвитель с маленьким разъемом.
5. Ключевая особенность для W370ET: Данная модель поставлялась с матрицами разных производителей и разрешений (например, LG, AUO, Samsung), поэтому важно перед покупкой знать точную модель матрицы, чтобы купить шлейф с правильным разъемом.

Парт-номера (Part Numbers) и коды

Производитель Clevo (как и другие бренды, использующие его шасси) присваивает шлейфам собственные коды запчастей. Вот основные номера:

• 6-77-W370ET-011 — основной и самый распространенный парт-номер Clevo для шлейфа дисплея W370ET.
• 6-77-W37ET0-011 — возможный вариант того же номера.
• 310.4W010.021 — альтернативный код поставщика (например, Chicony).
• DC02000MX20-0 — еще один возможный вариант кода.
• По коду матрицы: Часто шлейфы продаются с привязкой к коду совместимой матрицы (например, "для матрицы B173HW01 V.4" или LP173WD1-TLA1). Это самый надежный способ подбора.

Где найти точный номер?

1. На самом шлейфе обычно есть нанесенная маркировка (белые буквы/цифры).
2. Разобрать ноутбук и аккуратно извлечь шлейф для визуального осмотра.
3. На сайтах крупных продавцов запчастей (например, laptopscreen.com, aliexpress) можно искать по модели ноутбука, а затем уточнять по фото и описанию.

Совместимые модели ноутбуков (OEM-бренды)

Clevo W370ET — это так называемая "базовая конструкция" (barebone), которую под своими брендами продавали многие сборщики. Шлейф матрицы полностью взаимозаменяем для всех этих моделей, если используется одинаковая матрица.

Важно: Следующие ноутбуки используют тот же самый шлейф матрицы, что и Clevo W370ET:

• Clevo W370ET (базовая модель)
• Sager NP9370 (самая известная ребеджинговая версия)
• Prostar W370ET
• Eurocom Racer 2.0
• XMG P703 (от Schenker Technologies)
• PC Specialists 17.3" Vortex II
• Multicom Masterpiece W370ET
• V3 Gaming W370ET
• Kobalt W370ET
• AFOX W370ET
• И другие малоизвестные региональные бренды, использовавшие данное шасси.

Как гарантированно купить правильный шлейф? Пошаговая инструкция:

1. Определите точную модель вашей матрицы. Это можно сделать:
   • Через программу типа AIDA64, Everest или HWInfo (в разделе "Дисплей").
   • По наклейке на обратной стороне матрицы (для этого потребуется разборка).
   • Примеры моделей матриц для W370ET: B173HW01 V.4, LP173WD1-TLA1, LTN173KT01, SDC4C48 и др.
2. Ищите шлейф по связке: Вбейте в поиск на маркетплейсе или в магазине запчастей: "Clevo W370ET шлейф матрицы для [модель вашей матрицы]". Например, "шлейф для Clevo W370ET матрица B173HW01 V.4".
3. Визуально сравните фото разъемов на старом и новом шлейфе, особенно обращая внимание на количество контактов и ширину разъема на стороне матрицы.
4. Убедитесь, что в описании указана поддержка eDP 40-pin.

Следуя этой инструкции, вы минимизируете риск ошибки при покупке. Удачи в ремонте
