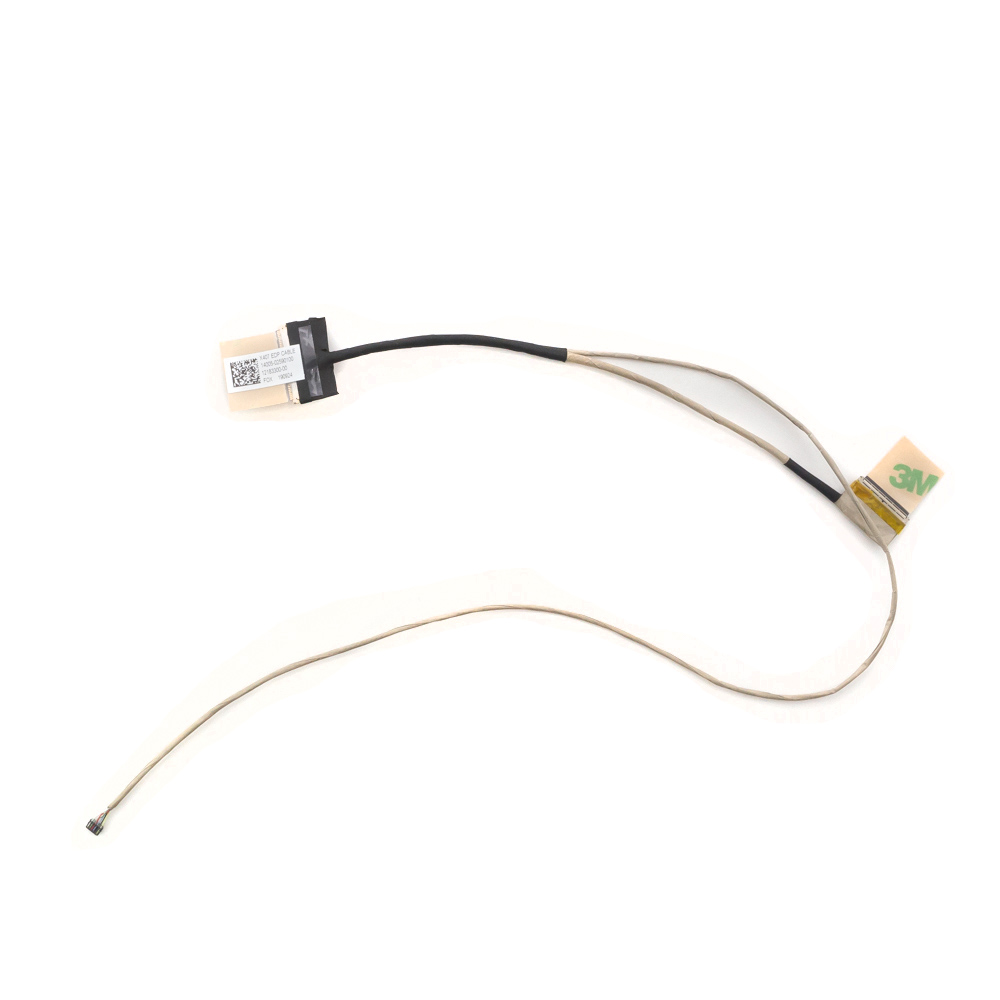

Шлейф матрицы Asus X407, X407UA

Конечно. Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков Asus серии X407 (включая X407UA).

Описание шлейфа матрицы (LCD Cable / eDP Cable)

Шлейф матрицы в ноутбуках Asus X407 — это плоский гибкий кабель, который служит критически важным связующим звеном между материнской платой и жидкокристаллической матрицей (экраном). Он передает:

1. Видеосигнал — цифровой сигнал по стандарту eDP (Embedded DisplayPort).
2. Питание — напряжение для работы подсветки матрицы (обычно +3.3V и +LED_BKLT).
3. Сигналы управления — данные от матрицы на материнскую плату (через протокол EDID) и управление подсветкой (PWM).

Типичные неисправности: При повреждении шлейфа (перегибы, надрывы, окисление контактов) возникают проблемы: мерцание экрана, полосы, искажение изображения, полное отсутствие картинки при работающем ноутбуке (слышна загрузка системы) или периодическое пропадание изображения при изменении угла наклона крышки.

Технические характеристики

• Тип разъема: eDP (Embedded DisplayPort).
• Количество контактов (пинов): Чаще всего 40 pin (0.5 mm pitch). Это самый распространенный вариант для моделей с разрешением HD (1366x768) и Full HD (1920x1080). Важно: Для некоторых модификаций с разрешением FHD может использоваться шлейф на 30 pin (0.5 mm pitch), но 40-pin является стандартом де-факто для этой серии.
• Длина: Приблизительно 25-35 см (зависит от конкретного расположения разъемов).
• Конфигурация разъемов:
  • Конец A: Прямой разъем для подключения к материнской плате.
  • Конец B: Угловой (90-градусный) разъем для подключения к матрице (расположен на задней стороне дисплея).
• Особенности: На шлейфе часто присутствует экранирующая фольга или черная клейкая лента для защиты от помех.

Парт номера (Part Numbers / P/N)

Парт-номера — это ключевая информация для поиска точной замены. Они могут быть указаны на самом шлейфе (на белой или прозрачной бирке).

Основные парт-номера для серии Asus X407 / X407UA:

1. CABLE,LVDS,35,0.5,BLACK (это общее описание, в номере детали будет цифровой код).
2. 13LG0-0050B040 — один из самых распространенных номеров.
3. 0B200-00540100
4. C1Z00-00540230
5. CN0V5-00540230

Как найти точный номер: Самый надежный способ — разобрать ноутбук и посмотреть маркировку на старом шлейфе. Также номер может быть указан в спецификациях на сайте Asus или в сервисных мануалах по коду модели ноутбука.

Совместимые модели ноутбуков

Шлейф матрицы совместим не только с базовой моделью, но и с другими ноутбуками из той же серии и платформы, которые имеют идентичный разъем и компоновку.

Основные совместимые модели:

• Asus X407UA (все модификации: X407UA-BV, X407UA-E, и т.д.)
• Asus X407UB
• Asus X407UF
• Asus X407UJ
• Asus VivoBook 14 X407 (это полное название серии)
• Asus VivoBook 15 X505 (часто использует аналогичные шлейфы, но требуется проверка по длине и парт-номеру!)
• Asus X507 / Asus VivoBook 15 X507 (также возможна совместимость, но необходима перепроверка).

Важное примечание: Совместимость также зависит от разрешения матрицы. Шлейф от модели с HD-экраном (1366x768) может подойти к FHD-матрице (1920x1080), если у них одинаковое количество пинов (чаще всего 40). Однако, для гарантии лучше использовать шлейф, снятый с такой же модели ноутбука с идентичным экраном.

Рекомендации при покупке

1. Разберите и проверьте старый шлейф. Сфотографируйте разъемы и найдите маркировку.
2. Сравните количество пинов. 40-pin — самый частый вариант.
3. При покупке укажите точную модель ноутбука и, если возможно, парт-номер. Например: "Шлейф матрицы для Asus X407UA, парт-номер 13LG0-0050B040, 40 pin".
4. Обратите внимание на длину и форму разъемов (прямой/угловой) на фотографиях в магазине.

Правильно подобранный шлейф гарантирует стабильную работу дисплея вашего ноутбука.
