Шлейф матрицы Dell G3 3579, 3449, 3779

Конечно, вот подробное описание шлейфа матрицы для ноутбуков Dell серии G3 3579, а также информация по совместимым моделям.

Описание и назначение

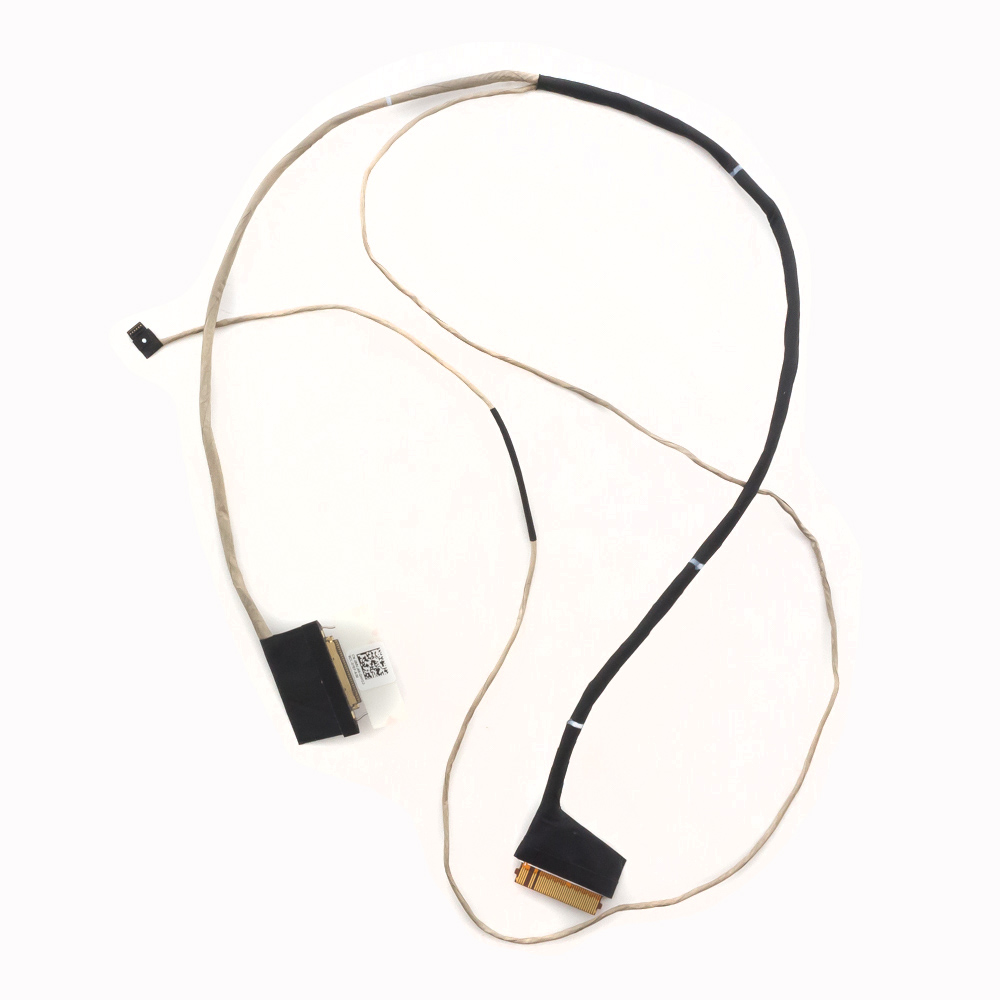

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу:

• Видеосигнала от видеокарты к экрану.
• Сигналов управления для подсветки экрана.
• Данных от встроенной веб-камеры и микрофонов (если они расположены в верхней рамке экрана).

Важно: Неисправность шлейфа проявляется в виде артефактов на экране, мерцания, полос, отсутствия изображения (при работающей подсветке) или неработающей веб-камеры. Проблема может зависеть от угла наклона крышки ноутбука.

Технические характеристики

• Тип разъема: eDP (Embedded DisplayPort) — современный стандарт подключения дисплеев.
• Количество пинов (контактов): Чаще всего 40 пинов (особенно для моделей с Full HD экранами). Однако для некоторых конфигураций (например, с дисплеями 120 Гц или другими специфическими панелями) может использоваться вариант на 30 пинов. Необходима проверка старой детали.
• Дополнительные компоненты: На шлейфе обычно расположен небольшой коннектор для веб-камеры (прямоугольный, 4-8 пинов).
• Длина: Оптимизирована под конкретную компоновку корпуса Dell G3.

Парт-номера (Dell Part Number - P/N)

Это ключевые номера для точного поиска оригинальной запчасти. Внимание: Номер может отличаться в зависимости от разрешения экрана и конкретной ревизии материнской платы.

• CN-0V3XH5 — Один из самых распространенных номеров для моделей G3 3579.
• CN-02VXH5
• CN-09T3H5
• DC02C00C10-00 (альтернативный номер производителя)

Рекомендация: Самый надежный способ — разобрать ноутбук и посмотреть номер на самом шлейфе (он напечатан на его поверхности). Также номер можно найти в BIOS или с помощью сервисного кода на сайте Dell.

Совместимые модели ноутбуков

Шлейф совместим с семейством ноутбуков Dell G3 15 3579 и другими моделями, использующими аналогичную конструкцию.

Основные совместимые модели:

• Dell G3 15 3579 (все конфигурации)
• Dell G3 3579
• Dell G3 3779
• Dell G3 15 3579 Special Edition

Также может подходить к некоторым моделям серий:

• Dell Inspiron 15 7577 (требуется проверка по номеру, не все модификации)
• Dell Inspiron 7577
• Важно: Совместимость с Inspiron не является стопроцентной и требует обязательной перепроверки по парт-номеру или визуального сравнения разъемов.

Как купить правильный шлейф?

1. Определите точный P/N: Снимите заднюю крышку и аккуратно отсоедините шлейф, чтобы переписать номер.
2. Сфотографируйте разъемы: Сделайте четкие фото разъема на материнской плате и разъема на задней части матрицы.
3. Укажите точную модель ноутбуса: Сервисный код (Service Tag) или Express Service Code с нижней крышки ноутбука.
4. Проверяйте у продавцов: Перед покупкой отправьте продавцу фото и номер, чтобы он подтвердил совместимость.

Использование неподходящего шлейфа может привести к отсутствию изображения или повреждению материнской платы/матрицы.
