Шлейф матрицы Lenovo Edge E540

Конечно, вот подробное описание шлейфа матрицы для ноутбука Lenovo ThinkPad Edge E540, включая технические характеристики, парт-номера и совместимые модели.

Описание

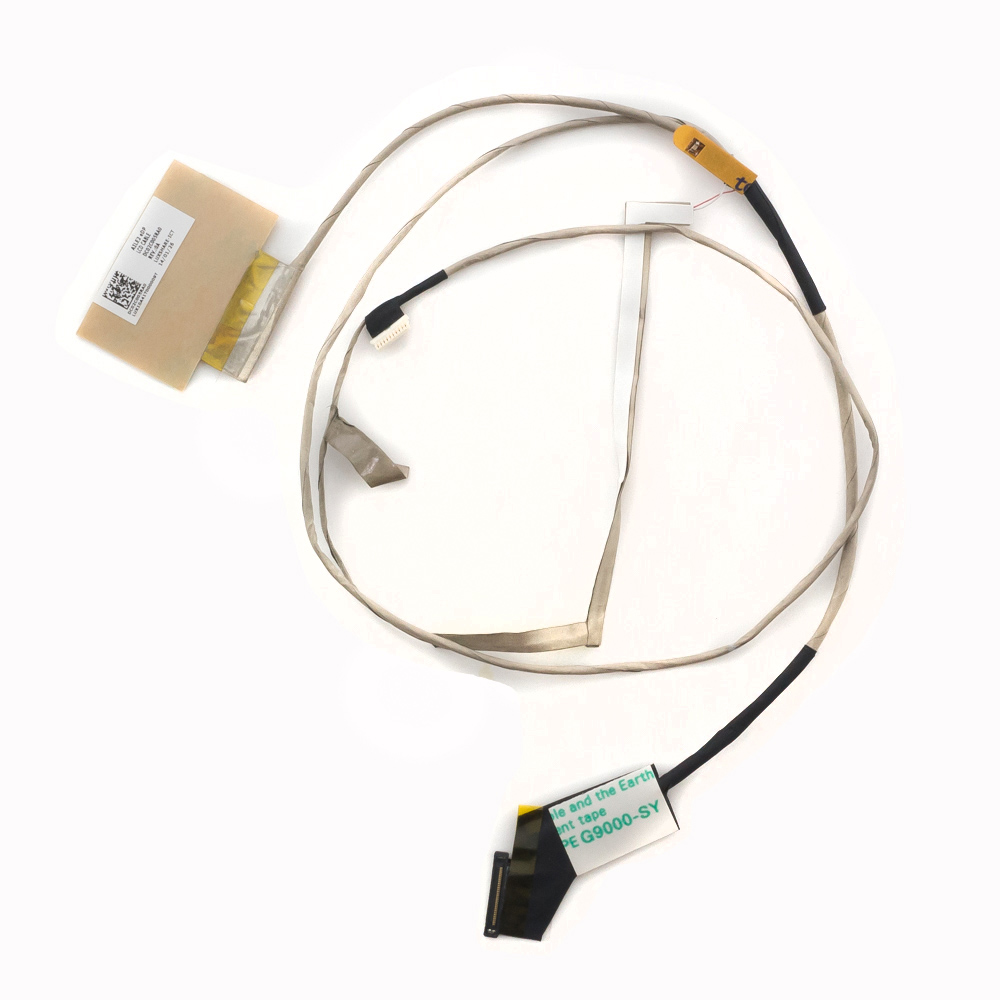

Шлейф матрицы (LCD cable, дисплейный кабель) в ноутбуке Lenovo ThinkPad Edge E540 — это гибкий плоский кабель, отвечающий за передачу видеосигнала от материнской платы к экрану (матрице), а также за питание подсветки матрицы. Он также часто объединяет в себе кабели для встроенной веб-камеры и микрофонов.

Основные функции:

• Передача видеосигнала: Соединяет графический чип (интегрированный или дискретный) с разъемом матрицы.
• Подача питания: Обеспечивает питание для подсветки экрана (лампы или светодиодов).
• Передача данных для периферии: Обеспечивает работу встроенной веб-камеры и микрофонов, расположенных в верхней рамке экрана.

Типичные признаки неисправности шлейфа:

• Искажения изображения: Полосы, артефакты, рябь на экране.
• Пропадание изображения: Экран гаснет при изменении угла наклона крышки или при легком постукивании.
• Мерцание экрана.
• Не работает веб-камера или микрофоны (при их наличии в кабеле).

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа eDP (Embedded DisplayPort) — это стандарт для моделей данного поколения. Важно: Встречаются также модификации с 30-контактным разъемом для более простых матриц.
• Тип разъема на стороне матрицы: 40-пиновый (или 30-пиновый) разъем, соответствующий конкретной модели матрицы.
• Интеграция: В большинстве комплектаций шлейф объединен с кабелями веб-камеры (HD 720p) и микрофонов (dual array mic).
• Длина: Приблизительно 30-35 см, в зависимости от точного расположения разъемов на плате.
• Конфигурация: Проходит через петли (шарниры) крышки ноутбука, что делает его уязвимым к перетиранию при частом открывании/закрывании.

Парт-номера (FRU/Part Numbers)

Это официальные номера запчастей от Lenovo. При поиске и заказе шлейфа ориентироваться нужно именно на них. Для модели E540 существует несколько номеров в зависимости от конфигурации (наличие камеры, тип матрицы).

Наиболее распространенные парт-номера:

1. 04W0332 — Самый распространенный номер. Шлейф для матриц с разрешением HD (1366x768), без встроенной веб-камеры.
2. 04W0333 — Шлейф для матриц с разрешением HD (1366x768), со встроенной веб-камерой и микрофонами.
3. 04W0334 — Шлейф для матриц с разрешением Full HD (1920x1080), со встроенной веб-камерой и микрофонами.
4. 04W2842 — Еще один номер для конфигураций с HD-экраном и камерой (альтернатива 04W0333).

Как определить нужный номер: Лучший способ — разобрать ноутбук и посмотреть номер на самом шлейфе (обычно он напечатан на белой или прозрачной части кабеля). Также можно использовать серийный номер (S/N) ноутбука на официальном сайте поддержки Lenovo (Lenovo Parts Lookup).

Совместимые модели ноутбуков

Шлейфы от ThinkPad Edge E540 часто полностью совместимы с другими моделями одного семейства и поколения, имеющими одинаковую конструкцию крышки и материнской платы.

Основная совместимость:

• Lenovo ThinkPad Edge E540 (все модификации)
• Lenovo ThinkPad Edge E550 — модель следующего года, часто использует аналогичные компоненты. Требуется проверка по парт-номеру!
• Lenovo ThinkPad L540 — «корпоративная» версия, очень схожая по конструкции с E540. Совместимость очень высокая.

Осторожно — требуется проверка:

• Модели серии ThinkPad E440 / E445. Несмотря на общее семейство, конструкция и разъемы могут отличаться. Прямая совместимость маловероятна.
• Модели серии ThinkPad T540p. Более старшая серия, отличается конструкцией.

Важное предупреждение: Перед покупкой обязательно:

1. Разберите ноутбук и визуально сравните старый шлейф с новым (расположение разъемов, их тип, длина).
2. Сверьте парт-номера.
3. Убедитесь в наличии/отсутствии разъема для камеры, если она вам нужна.

Использование несовместимого шлейфа может привести к отсутствию изображения, повреждению матрицы или материнской платы.
