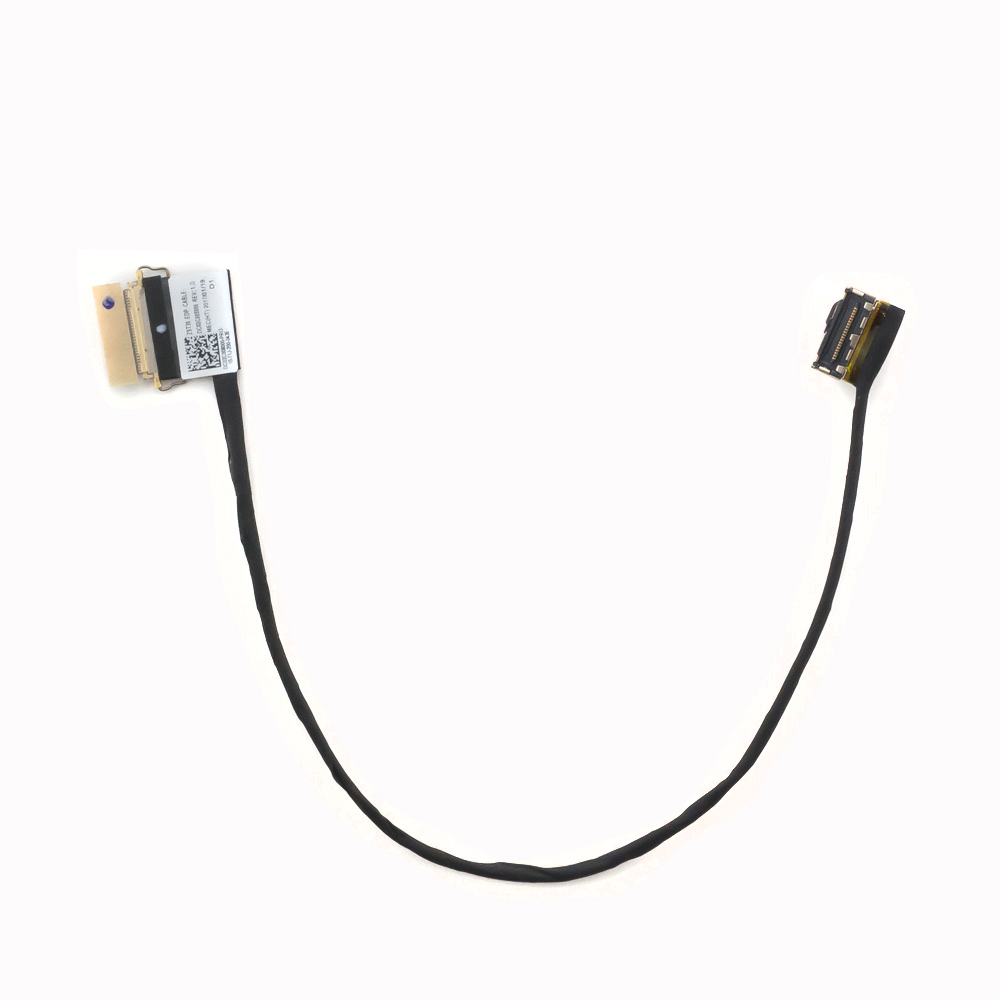

Шлейф матрицы HP Split X2 13-R

Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для шлейфа матрицы HP Split X2 13-R.

Описание

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату (или плату контроллера в основании) с дисплеем ноутбука/планшета. Он передает видеоинформацию, сигналы управления подсветкой и данные от сенсорного экрана (если есть).

Для модели HP Split X2 13-R этот шлейф является критически важным компонентом, так как устройство представляет собой съемный планшет-трансформер. Он проходит через шарнирный механизм (петлю) и подвергается постоянным изгибам при отсоединении/присоединении планшета к клавиатурной базе. Частые поломки включают обрыв проводников, что приводит к мерцанию экрана, появлению артефактов, полос, полному отсутствию изображения при рабочей подсветке или отказу сенсорной панели.

Технические характеристики (общие для данного типа шлейфов)

• Тип разъема: FPC (Flexible Printed Circuit) — гибкий печатный шлейф.
• Конфигурация разъемов: Как правило, имеет два основных разъема:
  • 40-пиновый (или 30+пинов) разъем eDP: Для передачи видеосигнала от материнской платы к матрице по стандарту Embedded DisplayPort (eDP).
  • Более узкий разъем (например, 10-пиновый): Для подключения тачскрина (Touchscreen) по протоколу USB.
• Длина: Специфична для модели, рассчитана на прокладку внутри корпуса планшета и петли.
• Сечение проводников: Микроскопическое, рассчитанное на передачу высокоскоростных цифровых сигналов.

Парт-номера (Part Numbers / Spare Parts)

Важно! Парт-номер может незначительно отличаться в зависимости от конкретной модификации устройства (например, наличие сенсорного экрана или его тип). Рекомендуется разбирать устройство и сверять номер со старого шлейфа.

Основные парт-номера для HP Split X2 13-R:

• L19858-001 — Наиболее распространенный номер для оригинального шлейфа.
• L19858-002 — Другой вариационный номер.
• 927178-001 — Также встречается как номер запчасти.
• 927178-002 — Альтернативный номер.

Для поиска также используются: HP Split X2 13-r000, 13-r100, 13-r099nr и т.д. — это модельные номера самого устройства, по которым можно искать совместимые запчасти.

Совместимые модели

Шлейф совместим только с конкретными моделями линейки HP Split X2 13. Использование в других устройствах невозможно из-за разной длины, формы и расположения разъемов.

Основные совместимые модели:

• HP Split X2 13-R000
• HP Split X2 13-R001 (серия)
• HP Split X2 13-R002 (серия)
• HP Split X2 13-R003 (серия)
• HP Split X2 13-R009NR
• HP Split X2 13-R010NR
• HP Split X2 13-R011NR
• HP Split X2 13-R019NR
• HP Split X2 13-R020NR
• HP Split X2 13-R021NR
• HP Split X2 13-R022NR
• HP Split X2 13-R023NR
• HP Split X2 13-R024NR
• HP Split X2 13-R025NR
• HP Split X2 13-R026NR
• HP Split X2 13-R027NR
• HP Split X2 13-R028NR
• HP Split X2 13-R029NR
• HP Split X2 13-R030NR
• HP Split X2 13-R099NR

Продуктовая номер (Product Number) для проверки: Часто начинается с K9MXXEA#ABU, K9M41EA#ABU и подобных. Полный номер можно найти на наклейке на дне клавиатурной базы или в BIOS.

Рекомендации по замене:

1. Точная идентификация: Перед покупкой обязательно разберите устройство (планшетную часть) и визуально сравните шлейф, особенно форму и количество контактов на разъемах.
2. Осторожность: Разъемы имеют очень хрупкие замки. Открывайте их аккуратно.
3. Проверка: При проблемах с изображением/тачскрином иногда проблема может быть в самой матрице или контроллере. По возможности проверьте компоненты перед заменой.
4. Альтернативные названия для поиска: В интернет-магазинах шлейф могут называть: "HP Split X2 13-R LCD Cable", "HP Split X2 13-R Touchscreen Cable", "HP Split X2 13-R eDP Cable".

Вывод: Для успешного ремонта HP Split X2 13-R критически важно использовать шлейф с правильным парт-номером, предварительно сняв и проверив старый. Указанные выше номера L19858-001 и 927178-001 являются основными отправными точками для поиска.
