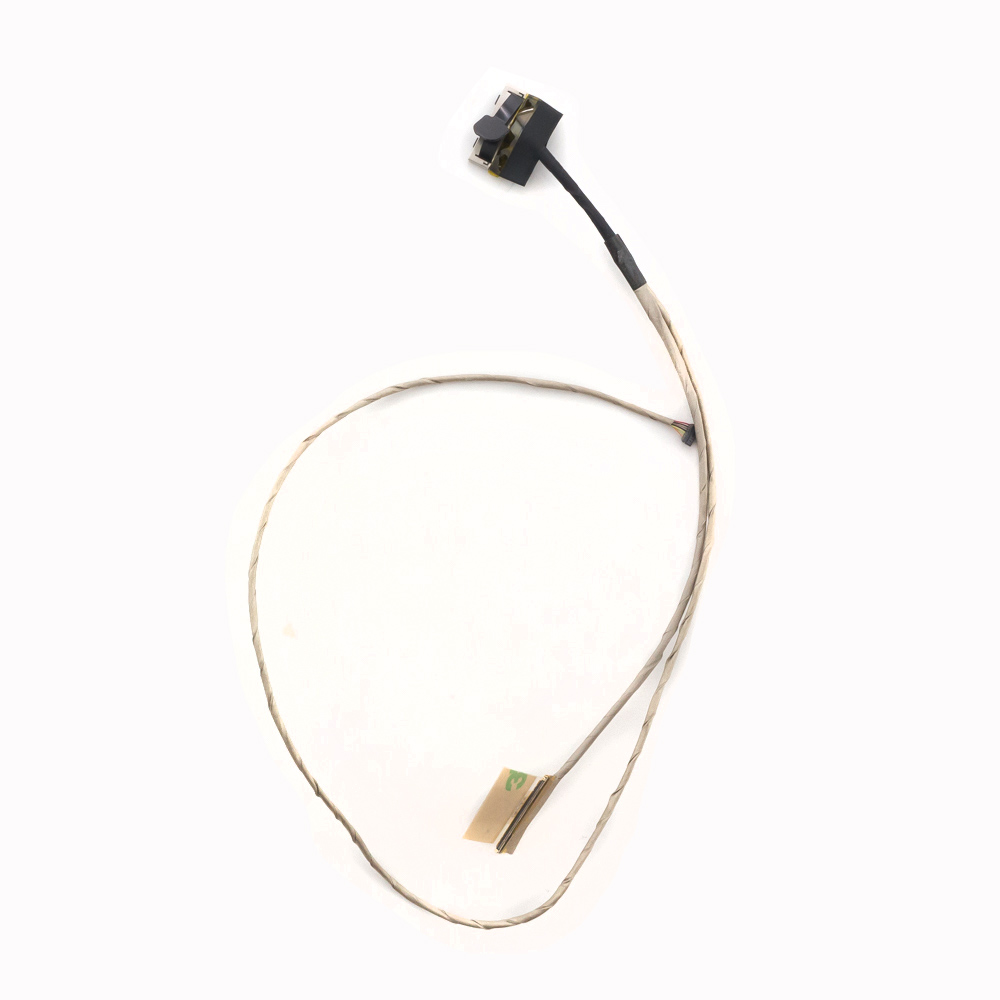

Шлейф матрицы Asus UX305L, UX305LB, UX305LN

Отличный вопрос! Шлейф матрицы (дисплейного кабеля) для серии Asus Zenbook UX305 — критически важный компонент, и разобраться в совместимости бывает непросто из-за схожих модельных номеров, но разных ревизий и комплектаций.

Общее описание шлейфа матрицы для Asus UX305 (L, LB, LN)

Это гибкий плоский кабель (FFC - Flexible Flat Cable), который служит мостом между материнской платой (логической платой) и матрицей (дисплеем, экраном) ноутбука. Он передает:

1. Видеосигнал (от интегрированной или дискретной видеокарты к матрице).
2. Сигналы управления (включение/выключение подсветки, регулировка яркости).
3. Питание для подсветки матрицы.

Типичные неисправности и симптомы:

• Полосы на экране (вертикальные, горизонтальные), артефакты, "снег".
• Мерцание изображения или его периодическое пропадание.
• Полное отсутствие изображения при работающем ноутбуке (подсветка может работать, а может и нет).
• Проблемы могут проявляться только при определенном угле открытия крышки (из-за перелома шлейфа).

Технические характеристики и ключевые различия

Главное, что нужно понимать: совместимость определяется не только моделью ноутбука (UX305L), но и конкретной установленной матрицей и ревизией материнской платы.

Основные параметры шлейфа:

1. Тип разъема на стороне матрицы (папа/мама): Определяется моделью матрицы. Самые распространенные в этой серии — 30-pin и 40-pin разъемы.
2. Количество пинов (контактов): Чаще всего 30 pin (eDP 1 lane) или 40 pin (eDP 2 lane). Это главный параметр.
3. Расположение контактов: Разъем может быть "сверху" или "снизу" относительно плоскости шлейфа.
4. Длина и форма трассировки: Физическая форма и длина шлейфа, определяемая компоновкой внутри ноутбука.
5. Конфигурация: Некоторые шлейфы имеют дополнительные ответвления или разъемы (например, для веб-камеры и микрофонов, которые находятся в верхней части крышки).

Важное замечание по сериям:

• UX305L — базовая модель, обычно с процессорами Intel Core M, графикой Intel HD, и, как правило, матрицей с 30-pin разъемом.
• UX305LA — похожа на UX305L, также часто с 30-pin.
• UX305LB — модель с дискретной видеокартой NVIDIA GeForce 940M. Для работы с более производительной графикой и, часто, с дисплеем более высокого разрешения, используется матрица с 40-pin разъемом. Это ключевое отличие!
• UX305LN — более ранняя модель с дискретной графикой NVIDIA 840M. Также обычно использует 40-pin матрицы.

Вывод: Шлейф от UX305L (30-pin) с большой вероятностью НЕ ПОДОЙДЕТ к UX305LB/LN (40-pin), и наоборот.

Парт-номера (Part Numbers) и коды запчастей

Производитель (Asus) редко публикует отдельные парт-номера для шлейфов. Они обычно поставляются как часть узла (BOM). Номера ищутся по кодам на самом шлейфе или в схемах (boardviews).

Наиболее распространенные и проверенные коды запчастей:

• Для моделей с 30-pin матрицей (вероятно, UX305L, UX305LA):

  • 0B200-00530100 (очень распространенный номер)
  • 03T040-00530100
  • С6032-00530100
  • На самом шлейфе часто можно найти маркировку: FPC-30P-142L-0.5-A
  • Код на шлейфе: Часто UX305L_30P или просто 30P.

• Для моделей с 40-pin матрицей (вероятно, UX305LB, UX305LN, некоторые модификации UX305L с FHD/IPS):

  • 0B200-00530300
  • 03T040-00530300
  • C6032-00530300
  • На самом шлейфе часто можно найти маркировку: FPC-40P-142L-0.5-A
  • Код на шлейфе: Часто UX305L_40P или UX305LB_40P.

Как точно определить: Самый надежный способ — разобрать ноутбук, отсоединить старый шлейф и посмотреть маркировку на нем, а также подсчитать количество контактов в разъеме, который входит в матрицу.

Совместимые модели ноутбуков

Внимание! Совместимость определяется физическим соответствием. Модели ниже сгруппированы по вероятной совместимости, но всегда требуется проверка по визуальным параметрам шлейфа.

Группа 1 (скорее всего, 30-pin шлейфы):

• Asus Zenbook UX305L (модификации с процессором Core M, разрешение экрана QHD+ или HD, без дискретной видеокарты)
• Asus Zenbook UX305LA (большинство модификаций)
• Asus Zenbook UX305FA
• Asus Zenbook UX305CA

Группа 2 (скорее всего, 40-pin шлейфы):

• Asus Zenbook UX305LB (с видеокартой NVIDIA 940M)
• Asus Zenbook UX305LN (с видеокартой NVIDIA 840M)
• Возможна совместимость внутри группы: Шлейф от UX305LB может подойти к UX305LN и наоборот, если совпадают разъемы и длина.
• Некоторые модификации UX305L с Full HD (FHD) IPS-экраном также могут использовать 40-pin матрицу. Требуется проверка.

Рекомендации при покупке

1. Разбери и посчитай! Открой крышку, отсоедини шлейф и сфотографируй его. Сравни с фото продавца.
2. Сверь количество пинов. 30 или 40 — это первое, что нужно спросить у продавца.
3. Ищи по коду на старом шлейфе. Идеальный вариант — найти точную маркировку (например, 0B200-00530100).
4. Уточняй у продавца совместимость, указав полный модельный номер ноутбука (на наклейке на дне, например, UX305LB-FC059T) и, если возможно, модель матрицы (номер на ее обратной стороне).
5. Остерегайтесь универсальных списков совместимости. Всегда делайте визуальную сверку.

Используя эту информацию как руководство и обязательно проверив физические параметры вашего старого шлейфа, вы сможете найти правильную и совместимую запчасть.
