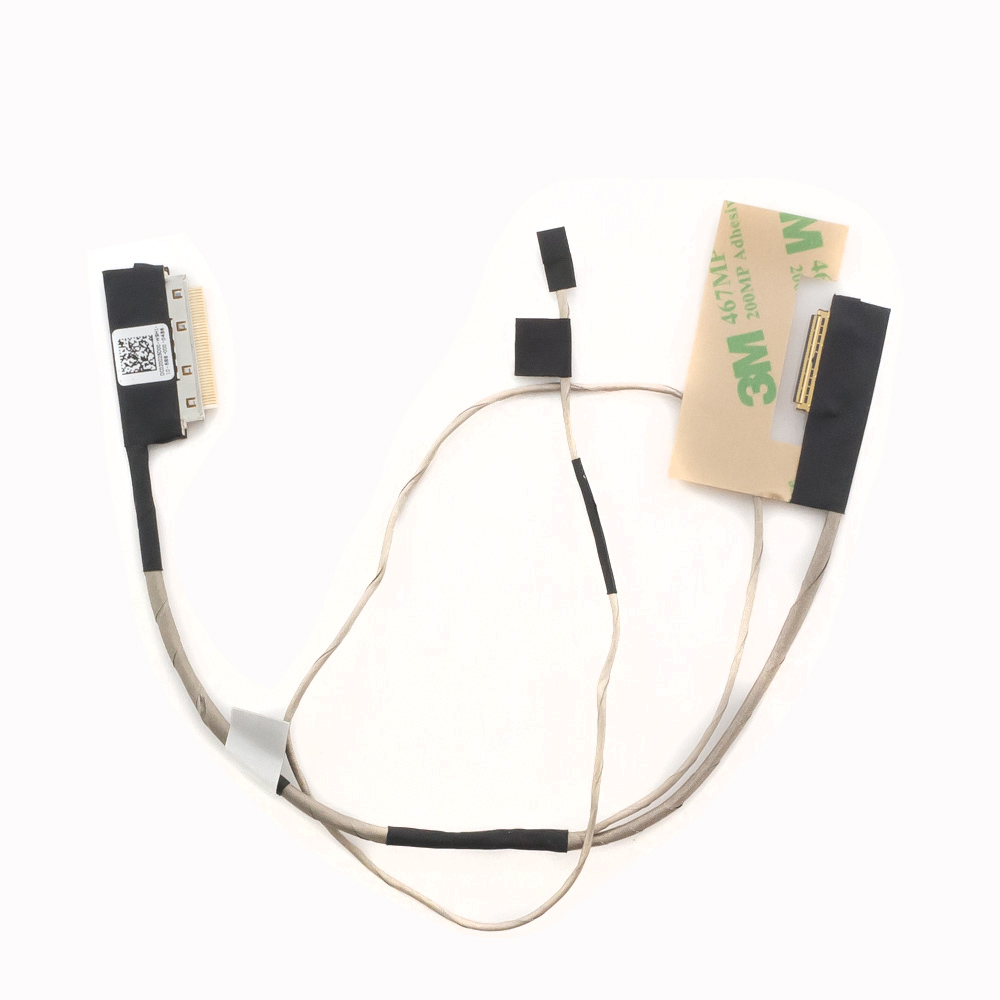

Шлейф матрицы Acer Aspire E5-422, E5-422G

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков Acer Aspire E5-422 и E5-422G.

Общее описание

Шлейф матрицы (LCD-кабель, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он отвечает за передачу видеосигнала, данных с тачпада (если он интегрирован в шлейф) и питания на подсветку матрицы.

Для моделей Acer Aspire E5-422 / E5-422G используется один и тот же основной шлейф матрицы. Ключевая особенность — эти модели имеют встроенный тачпад (Touchpad), подключенный через этот же шлейф, что делает его более сложным и специфичным.

Важное предупреждение: В этих моделях существует два разных типа разъема на материнской плате (гнездо), что является самой частой причиной ошибок при заказе. Шлейфы для них не взаимозаменяемы.

Технические характеристики и типы шлейфов

Существует два основных варианта шлейфа, отличающихся типом разъема на материнской плате (MB Connector):

1. Шлейф с разъемом «под защелку» (Latch Type)

• Визуальная идентификация: Разъем на материнской плате имеет подвижную черную или белую защелку, которая откидывается вверх для отключения кабеля.
• Парт номер Acer (PN): Чаще всего 50.56H01.001 или 50.56H01.002.
• Описание: Наиболее распространенный тип.

2. Шлейф с разъемом «под подъем» (Lift Type)

• Визуальная идентификация: Разъем на материнской плате не имеет подвижной защелки. Для фиксации используется тонкая планка, которую нужно приподнять вверх (от материнской платы), чтобы освободить контактную площадку шлейфа.
• Парт номер Acer (PN): 50.56H01.003.
• Описание: Встречается реже. Критически важно не перепутать с первым типом.

Общие для обоих типов характеристики:

• Разъем на стороне матрицы (LCD Connector): 40-контактный (40-pin), стандартный eDP (Embedded DisplayPort) разъем, обычно без защелки, вставляется и фиксируется рамкой матрицы.
• Интегрированные компоненты: В шлейф впаян коннектор для тачпада (Touchpad).
• Длина: Приблизительно 25-30 см.
• Основная функция: Передача сигналов eDP (видео) и USB (для тачпада).

Парт номера (Part Numbers)

Основные парт номера от Acer:

• 50.56H01.001 (разъем с защелкой)
• 50.56H01.002 (разъем с защелкой, возможна ревизия)
• 50.56H01.003 (разъем с подъемной планкой)

Альтернативные/универсальные номера и коды: По этим номерам можно искать совместимые шлейфы на рынке запчастей:

• LA.B812P
• GDC0Y
• DC020016Y00
• Aspire E5-422 LVDS Cable

Совместимые модели ноутбуков

Шлейф подходит для следующих моделей Acer (при условии совпадения типа разъема):

• Acer Aspire E5-422 (все модификации)
• Acer Aspire E5-422G (все модификации)
• Acer Aspire E5-422G-59W7
• Acer Aspire E5-422-41GJ
• Acer Aspire E5-422-31GJ
• Также может подходить к некоторым моделям серии Acer Aspire ES1-432, но требуется обязательная перепроверка по фотографии разъема, так как это разные серии.

Как точно определить нужный шлейф:

1. Разберите ноутбук. Необходимо добраться до материнской платы в области, где подключен шлейф (обычно рядом с одним из модулей памяти).
2. Сфотографируйте разъем. Сделайте четкое фото разъема, к которому подходит шлейф.
3. Сравните с фото шлейфов. При заказе сравнивайте ваш разъем с фотографиями шлейфов с номерами 50.56H01.001 (защелка) и 50.56H01.003 (подъемная планка).

Признаки неисправности шлейфа:

• Искажения изображения, горизонтальные/вертикальные полосы на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Мерцание экрана.
• Не работает тачпад (часто указывает на проблему в шлейфе).
• Экран остается темным, хотя ноутбук включается и есть звук загрузки (подсветка может не работать).

Перед заменой шлейфа рекомендуется также проверить работу ноутбука с внешним монитором через HDMI, чтобы исключить неисправность видеокарты или материнской платы.
