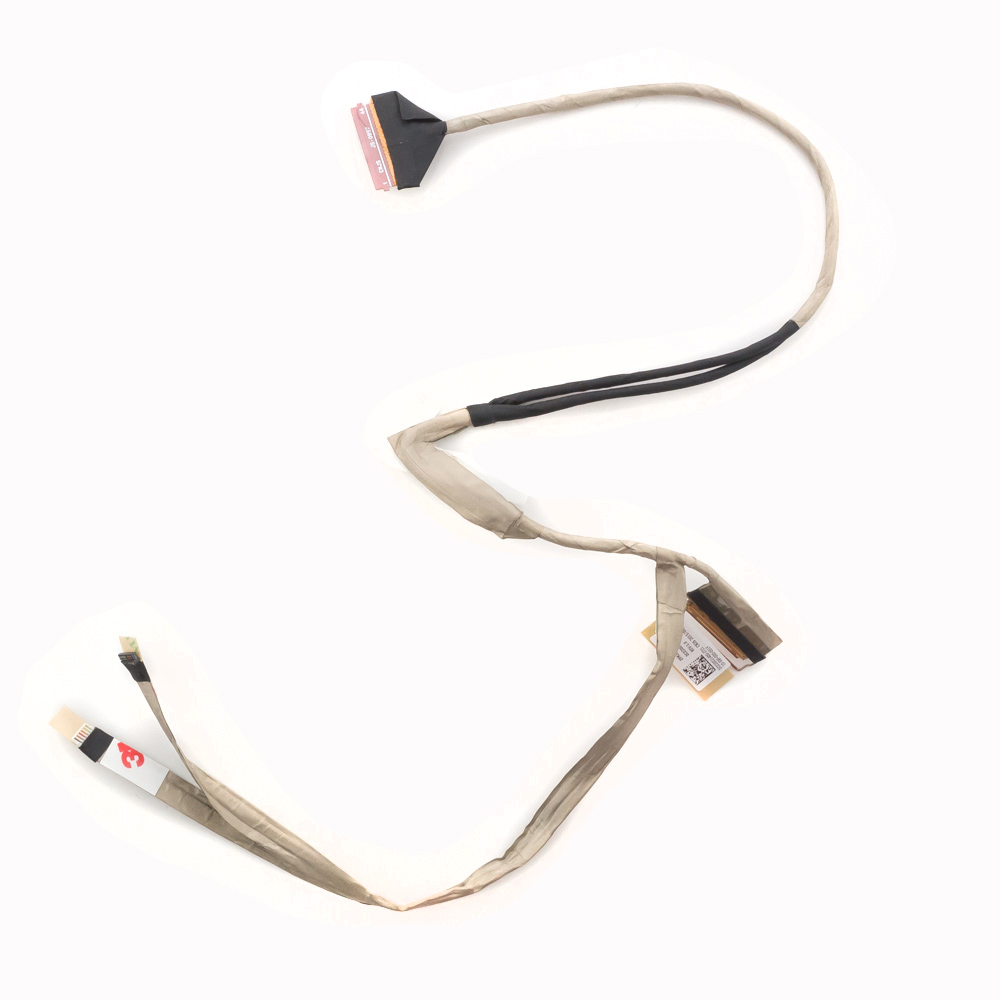

Шлейф матрицы HP ProBook 430 G2 touсh

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука HP ProBook 430 G2 Touch.

Описание

Шлейф матрицы (LCD-кабель, дисплейный кабель) в HP ProBook 430 G2 Touch — это гибкий плоский кабель, отвечающий за передачу видеосигнала, данных сенсорного экрана и питания от материнской платы к жидкокристаллической матрице (дисплею) с функцией мультитач (touchscreen).

Основные функции:

1. Передача видеосигнала: Соединяет встроенную графику процессора с матрицей дисплея.
2. Передача данных сенсора: Обеспечивает работу тачскрина, передавая координаты нажатий на материнскую плату.
3. Питание матрицы: Подает напряжение для работы подсветки и самой матрицы.
4. Соединение с веб-камерой и микрофонами: Часто в одном шлейфе или рядом расположены разъемы для камеры и микрофонов, встроенных в верхнюю крышку.

Типичные признаки неисправности шлейфа:

• Исчезновение изображения: Экран становится черным, хотя ноутбук включается и работают индикаторы (часто помогает шевеление крышки).
• Артефакты на экране: Полосы, рябь, мерцание, искажение цветов.
• Неравномерная подсветка: Часть экрана может быть темнее.
• Прерывистая работа тачскрина: Сенсор работает только в определенных положениях крышки или не работает вовсе.
• Пропадание изображения при движении крышки.

Технические характеристики (ключевые параметры для поиска)

• Тип разъема на материнской плате: 40-контактный разъем eDP (Embedded DisplayPort) с двумя выступами-фиксаторами по бокам (стандарт для этого поколения).
• Тип разъема на матрице: 40-контактный eDP. Важно: В обычной (не сенсорной) версии ProBook 430 G2 используется 30-контактный разъем. Для Touch-версии обязательно нужен 40-контактный шлейф.
• Наличие отдельного шлейфа/разъема для тачскрина: В данной модели сенсорный контроллер обычно интегрирован в шлейф дисплея (единый кабель), либо идет как отдельная тонкая косичка, подключенная рядом.
• Длина и форма: Кабель имеет специфическую форму и длину, рассчитанную на расположение разъемов внутри конкретной модели.
• Конфигурация: Часто шлейф поставляется в сборе с кронштейнами, рамками и разъемами для веб-камеры (Camera Cable Kit).

Парт-номера (Part Numbers / P/N)

Это официальные номера запчастей от HP. Именно по ним проще всего найти точную совместимую деталь.

• Основной парт-номер шлейфа дисплея для сенсорной версии: 725541-001
• Альтернативный/дополнительный номер: L17336-001
• Номер для комплекта (шлейф + камера + рамки): 725542-001 (Display Cable Kit)
• Парт-номер всей сборки верхней крышки с дисплеем, тачскрином и шлейфами (Top Cover Assembly): 725546-001

Важно: Номера 725541-001 и L17336-001 обозначают одну и ту же деталь.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для Touch-версий следующих моделей (так как у них 40-контактный разъем). Он также может подходить к некоторым другим моделям того же поколения и форм-фактора.

Основная совместимость:

1. HP ProBook 430 G2 (только модификации с сенсорным экраном)
2. HP ProBook 440 G2 (только модификации с сенсорным экраном)
3. HP ProBook 450 G2 (только модификации с сенсорным экраном)
4. HP ProBook 470 G2 (только модификации с сенсорным экраном)
5. HP ProBook 455 G2 (только модификации с сенсорным экраном)
6. HP ProBook 430 G1 (только некоторые touch-конфигурации, требуется уточнение по разъему)

Критически важное замечание по совместимости:

• Шлейф от НЕсенсорной (non-touch) модели ProBook 430 G2 (парт-номер 721997-001) НЕ ПОДОЙДЕТ к сенсорной версии, так как у него 30 контактов вместо 40.
• Перед покупкой обязательно проверьте:
  1. Наличие надписи "Touch" на шильдике ноутбука или в спецификации.
  2. Реальный разъем на вашей старой матрице — отсчитайте количество контактов (пинов). Их должно быть 40.

Рекомендации при покупке

1. Используйте парт-номер 725541-001 как основной для поиска.
2. При заказе уточняйте у продавца, что вам нужен шлейф именно для Touch-версии ProBook 430 G2.
3. Обратите внимание на комплектацию: часто выгоднее купить готовый Display Cable Kit (725542-001), куда входят все необходимые мелкие детали для замены.
4. Для гарантированной совместимости можно извлечь старый шлейф (предварительно отключив аккумулятор) и сравнить его форму и разъемы с фотографиями товара.
