Шлейф матрицы HP Probook 430 G4

Отличный вопрос. Шлейф матрицы — это критически важный компонент, и для правильного подбора нужно знать несколько ключевых параметров. Вот подробное описание, характеристики и данные по совместимости для шлейфа матрицы HP ProBook 430 G4.

Описание и назначение

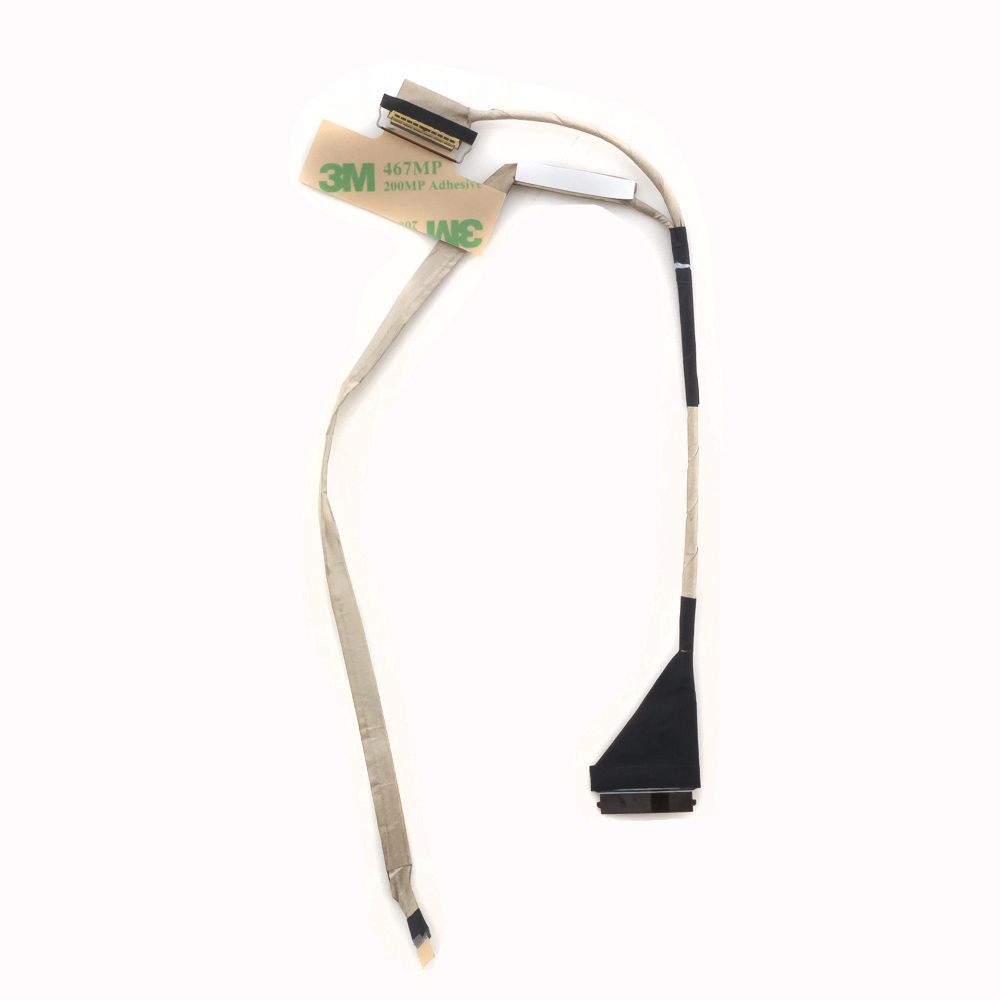

Шлейф матрицы (LCD cable, дисплейный кабель, кабель передачи данных) в HP ProBook 430 G4 — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном) и веб-камерой. Он отвечает за передачу:

1. Видеосигнала с дискретной или интегрированной графики на экран.
2. Питания на матрицу и подсветку.
3. Данных от встроенной веб-камеры и микрофонов (если они интегрированы в верхнюю часть крышки).
4. Сигнала датчика освещенности (при его наличии).

Признаки неисправности шлейфа: мерцание экрана, искажение изображения, полосы на экране, пропадание картинки при изменении угла наклона крышки, неработающая веб-камера.

Технические характеристики и ключевые параметры для подбора

Для точного подбора шлейфа необходимо учитывать три главных параметра:

1. Тип разъема на матрице (важнейший параметр):

   • ProBook 430 G4 поставлялся с матрицами разных производителей, имеющих два основных типа разъемов:
     • 30-пиновый разъем (eDP 30-pin) — самый распространенный для HD (1366x768) и некоторых Full HD (1920x1080) матриц.
     • 40-пиновый разъем (eDP 40-pin) — используется для матриц с разрешением Full HD (1920x1080) и выше.
   • Как определить: Необходимо разобрать ноутбук и посмотреть на разъем на обратной стороне матрицы или найти точную модель матрицы (партномер на ее наклейке). Внешне 30-пиновый разъем уже, чем 40-пиновый.

2. Конфигурация с веб-камерой:

   • Шлейфы различаются в зависимости от того, оснащен ли ноутбук веб-камерой (и датчиком освещенности). Если камера есть, шлейф имеет дополнительный тонкий провод или разъем для ее подключения.

3. Партномер HP (SPARE Part Number):

   • Это самый надежный способ поиска. Партномер обычно указан на самом шлейфе (на белой или прозрачной части).

Партномера (SPARE/Part Numbers) для HP ProBook 430 G4

HP использует несколько партномеров для одной модели в зависимости от конфигурации. Вот основные из них:

• L08538-001 (или L08538-002) — Наиболее распространенный шлейф. Вероятнее всего, для конфигураций с матрицей HD (1366x768) и веб-камерой. Обычно с 30-пиновым разъемом на матрицу.
• L08537-001 — Еще один распространенный номер. Также для HD-матриц, может быть аналогом L08538-xxx.
• L12115-001 — Часто ассоциируется с конфигурациями с матрицей Full HD (1920x1080). Скорее всего, имеет 40-пиновый разъем.
• L12114-001 — Еще один номер для Full HD-конфигураций.

Важно: Перед покупкой обязательно разберите ноутбук, снимите старый шлейф и сверьте его физический вид (разъемы) и маркировку с покупаемым. Продавцы на AliExpress, eBay и в компьютерных магазинах часто указывают совместимость по этим партномерам.

Совместимые модели ноутбуков

Шлейфы от ProBook 430 G4 частично совместимы с другими моделями серий ProBook и EliteBook того же поколения (Kaby Lake, 2017 г.), которые имеют схожую конструкцию крышки. Однако это не гарантирует 100% работу.

Модели, с которыми возможна совместимость (ТОЛЬКО при условии идентичности партномера и типа разъемов!):

• HP ProBook 440 G4 (14-дюймовая версия, очень высокая вероятность совпадения)
• HP ProBook 450 G4 (15.6", требует проверки длины шлейфа)
• HP ProBook 470 G4 (17.3", требует проверки длины шлейфа)
• HP ProBook 430 G5 (следующее поколение, требует обязательной проверки)
• HP EliteBook 840 G4 (бизнес-линейка, вероятность есть, но не 100%)

Как найти аналог или заменитель:

1. Найдите номер на своем старом шлейфе (например, L08538-001).
2. Вбейте этот номер в поиск на маркетплейсе (например, "L08538-001 шлейф").
3. В описании товара продавец обычно указывает полный список совместимых моделей, которые могут быть шире, чем указано выше.

Рекомендации по замене

1. Отключите аккумулятор перед началом работ.
2. Аккуратно отсоединяйте разъемы (часто имеют фиксаторы, которые нужно поднять).
3. Не перегибайте новый шлейф резко, прокладывайте его точно по старому пути.
4. Проверьте работу экрана и камеры до полной сборки корпуса.

Итог: Для корректного выбора шлейфа для HP ProBook 430 G4 определите тип разъема на вашей матрице (30 или 40 pin) и найдите партномер на старом шлейфе. Использование партномера — самый надежный способ.
