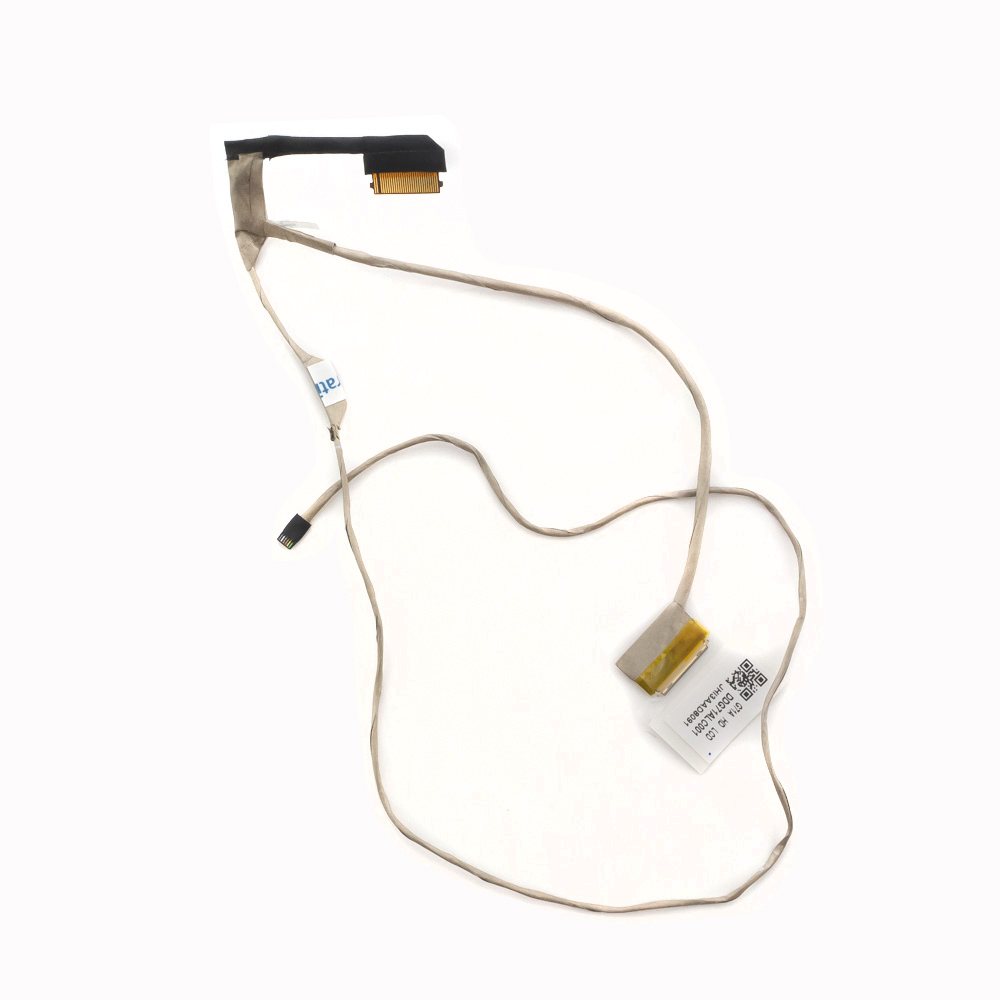

Шлейф матрицы HP 14-BK non touch

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука HP 14-BK non-touch.

Описание

Это шлейф дисплея (LCD cable, eDP cable) для не сенсорных (non-touch) моделей ноутбуков HP серии 14. Он служит критически важным связующим звеном между материнской платой и экраном (матрицей), передавая видеосигнал, питание на подсветку и сигналы от веб-камеры и микрофонов (если они расположены в верхней части крышки).

Типичные признаки неисправности шлейфа:

• Искаженное изображение, полосы на экране, артефакты.
• Пропадание изображения при изменении угла наклона крышки.
• Мерцание экрана.
• Работающая подсветка, но отсутствующее изображение (темный экран).
• Неисправная встроенная веб-камера или микрофоны (при условии, что сами устройства исправны).

Технические характеристики

• Тип разъема: eDP (Embedded DisplayPort) — современный стандарт передачи видеосигнала.
• Конфигурация: Для НЕ сенсорных (non-touch) матриц.
• Количество пинов (контактов): Чаще всего 30 pin или 40 pin. Конкретное количество зависит от разрешения матрицы и модели ноутбука. Для данной серии типичны оба варианта.
• Дополнительные цепи: Включает провода для питания подсветки (обычно 2 контакта) и для данных веб-камеры (обычно разъем на 4-6 pin).
• Длина и форма: Специфична для конструкции ноутбука 14-BK, проходит через петли (шарниры) крышки.

Парт-номера (Part Numbers / Spare Parts)

Важно: Парт-номер может незначительно отличаться в зависимости от ревизии материнской платы и конкретной субмодели. Перед заказом необходимо разобрать ноутбук и переписать номер со старого шлейфа.

Наиболее вероятные оригинальные парт-номера HP:

• L08546-001
• L08546-002
• L12146-001
• L12146-002
• L12146-003
• L12147-001
• L12542-001
• L12542-002
• L12542-003
• L12542-004
• L12542-005
• L12542-006
• L12542-007
• L12542-008

Как найти точный номер:

1. На самом шлейфе обычно нанесен белый текст с номером.
2. На сайте HP Support, введя точный продуктный номер (Product Number / PN) ноутбука (например, 2D2A8EA), можно найти список запасных частей в разделе "Документация по обслуживанию".

Совместимые модели ноутбуков

Шлейф совместим с множеством моделей из серий HP 14-bs, 14-bk, 14-bw, 14-cm, 14-dh, а также с некоторыми моделями серий HP 15, имеющих аналогичную конструкцию. Конкретно совместимость определяется парт-номером.

Основные совместимые серии и примеры моделей:

• HP 14-bk000 (2D2A8EA, 2D2A9EA, 2D2B1EA, 2D2B2EA, 2D2B3EA, 2D2B4EA, 2D2B5EA, 2D2B6EA, 2D2B7EA, 2D2B8EA, 2D2B9EA, 2D2C0EA и т.д.)
• HP 14-bs000 (2DQ38EA, 2DQ39EA, 2DQ40EA, 2DQ41EA, 2DQ42EA, 2DQ43EA, 2DQ44EA, 2DQ45EA, 2DQ46EA, 2DQ47EA, 2DQ48EA и т.д.)
• HP 14-bw000
• HP 14-cm000 (1D2J3EA, 1D2J4EA, 1D2J5EA, 1D2J6EA, 1D2J7EA, 1D2J8EA, 1D2J9EA, 1D2K0EA, 1D2K1EA и т.д.)
• HP 14-dh000 (1D2K2EA, 1D2K3EA, 1D2K4EA, 1D2K5EA, 1D2K6EA, 1D2K7EA, 1D2K8EA, 1D2K9EA, 1D2L0EA, 1D2L1EA, 1D2L2EA и т.д.)
• HP 15-bs500 (2DZ92EA, 2DZ93EA, 2DZ94EA, 2DZ95EA, 2DZ96EA, 2DZ97EA, 2DZ98EA, 2DZ99EA, 2DZ00EA и т.д.)
• HP 15-bs600
• HP 15-bw500

Важное предупреждение перед покупкой

1. Разберите и проверьте номер. Это самый надежный способ.
2. Сенсорный (touch) vs Не сенсорный (non-touch). Шлейфы для сенсорных и не сенсорных экранов не взаимозаменяемы! Они имеют разное количество контактов и разъемы.
3. Сфотографируйте разъемы. Сделайте четкие фото разъемов с обеих сторон старого шлейфа, чтобы визуально сравнить с новым.
4. Разрешение матрицы. Шлейфы для Full HD (1920x1080) и HD (1366x768) матриц могут иметь разное количество пинов (часто 40 pin для FHD и 30 pin для HD). Уточните разрешение вашего экрана.

Рекомендуется искать шлейф по точному парт-номеру, снятому с вашего устройства, а не только по названию модели ноутбука.
