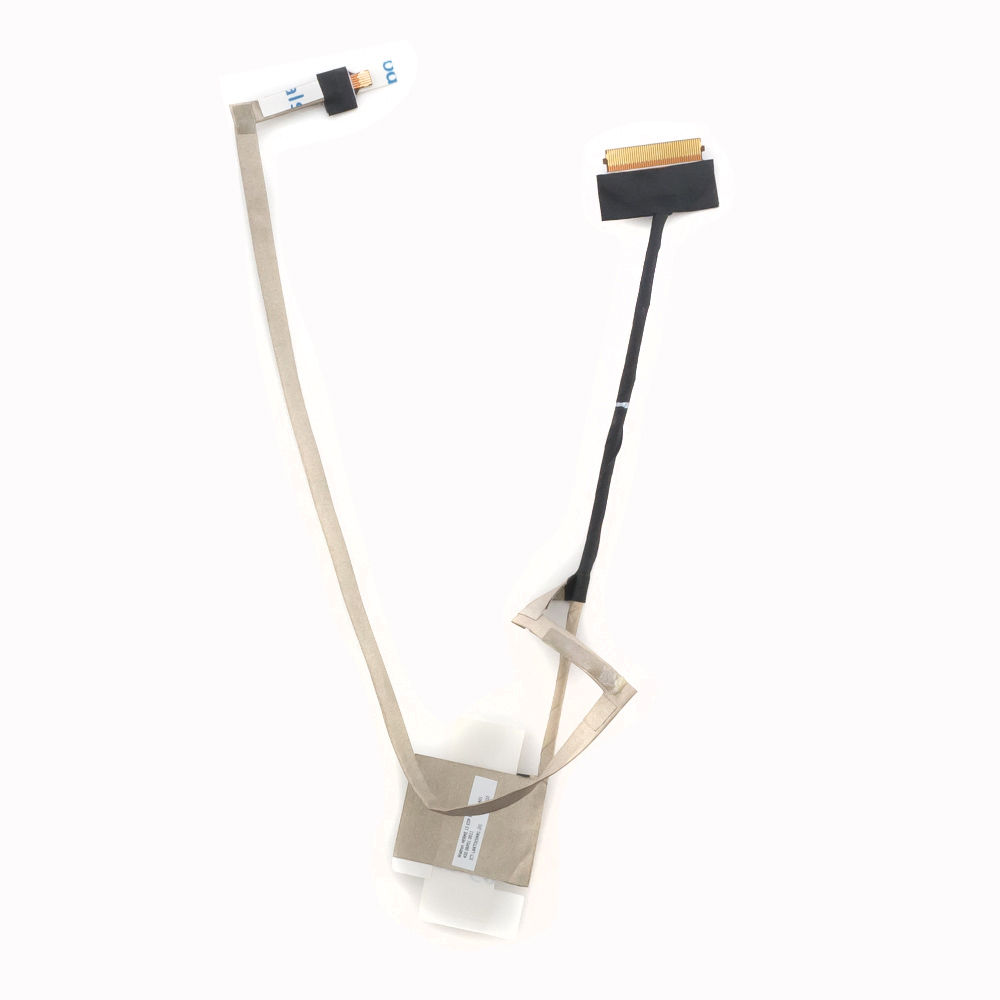

Шлейф матрицы HP 15-BK

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков HP серии 15-bk.

Описание

Шлейф матрицы (LCD-кабель, дисплейный шлейф) в ноутбуках HP 15-bk — это гибкий плоский кабель, который служит основным каналом передачи данных и питания между материнской платой и жидкокристаллическим дисплеем (матрицей). Он передает видеосигнал, сигналы управления подсветкой и питание для самой матрицы и ее подсветки.

Типичные признаки неисправности шлейфа:

• Искаженное изображение, полосы, артефакты на экране.
• Мерцание или периодическое пропадание изображения.
• Изображение пропадает при изменении угла наклона крышки.
• Работающий экран при подключении внешнего монитора.
• Неравномерная подсветка или ее отсутствие.

Технические характеристики (обобщенные)

• Тип разъема: Гибкий плоский кабель (FFC - Flat Flexible Cable).
• Конфигурация: Как правило, состоит из двух частей:
  1. Основной широкий шлейф: Передает видеоданные (например, eDP - Embedded DisplayPort).
  2. Узкий шлейф подсветки (иногда встроен в основной): Передает питание для LED-подсветки матрицы.
• Количество контактов: Зависит от разрешения матрицы. Для HD (1366x768) часто используется 30-пиновый разъем, для Full HD (1920x1080) — 40-пиновый.
• Длина: Приблизительно 30-35 см, в зависимости от конкретной компоновки модели.
• Совместимость: Критически важна точная совместимость по партномеру, так как разъемы на материнской плате и матрице могут различаться даже в рамках одной серии.

Парт-номера (P/N - Part Numbers)

Внимание! Серия HP 15-bk включает множество подмоделей (15-bk000, 15-bk100, 15-bk001 и т.д.). Партномер шлейфа зависит от конкретной модели ноутбука, ревизии материнской платы и используемой матрицы.

Наиболее надежный способ найти точный партномер:

1. Разобрать ноутбук и посмотреть номер на самом шлейфе (обычно напечатан на нем, например, SP# 923001-001, L12345-001).
2. Использовать оригинальный номер детали HP. Его можно найти:
   • В сервисном мануале (Service Guide) для вашей модели.
   • На официальном сайте HP в разделе поддержки, введя серийный номер или номер продукта.

Примеры распространенных партномеров для серии 15-bk:

• L17336-001 — Очень распространенный шлейф для многих моделей 15-bk с матрицами HD.
• L30922-001
• L32100-001
• 924914-001
• 923001-001
• 924911-001
• 945113-001

Важно: Эти номера приведены для примера. Всегда проверяйте номер на вашем старом шлейфе или ищите по точной модели ноутбука.

Совместимые модели ноутбуков (примеры)

Шлейфы для серии 15-bk чаще всего совместимы в рамках одного поколения и форм-фактора. Вот примеры моделей, для которых могут подходить указанные выше парт-номера (всегда требуется уточнение!):

• HP 15-bk000 серия (например, 15-bk001ur, 15-bk003ur, 15-bk005ur)
• HP 15-bk100 серия (например, 15-bk101nr, 15-bk103cl)
• HP 15-bk010 серия
• HP 15-bk110 серия
• HP 15-bk001ur
• HP 15-bk003ur
• HP 15-bk005ur
• HP 15-bk007ur
• HP 15-bk009ur
• HP 15-bk101nr
• HP 15-bk103cl
• HP 15-bk105nr
• А также их модификации с разными процессорами (Intel Celeron, Pentium, Core i3/i5) и индексами (dx, nq, br и др.).

Как правильно подобрать шлейф:

1. Определите точную модель ноутбука. Она указана на наклейке на нижней крышке (например, 15-bk003ur).
2. Определите партномер матрицы. Он наклеен на обратной стороне дисплея. Это важно, так как шлейф должен подходить к разъему матрицы.
3. Найдите партномер старого шлейфа.
4. При покупке используйте для поиска либо полную модель ноутбука, либо партномер шлейфа, либо партномер матрицы. Продавцы часто указывают совместимость.

Рекомендация: При заказе шлейфа уточняйте у продавца совместимость, предоставив ему все найденные номера. Замена шлейфа — операция, требующая аккуратности и некоторых навыков разборки ноутбука.
