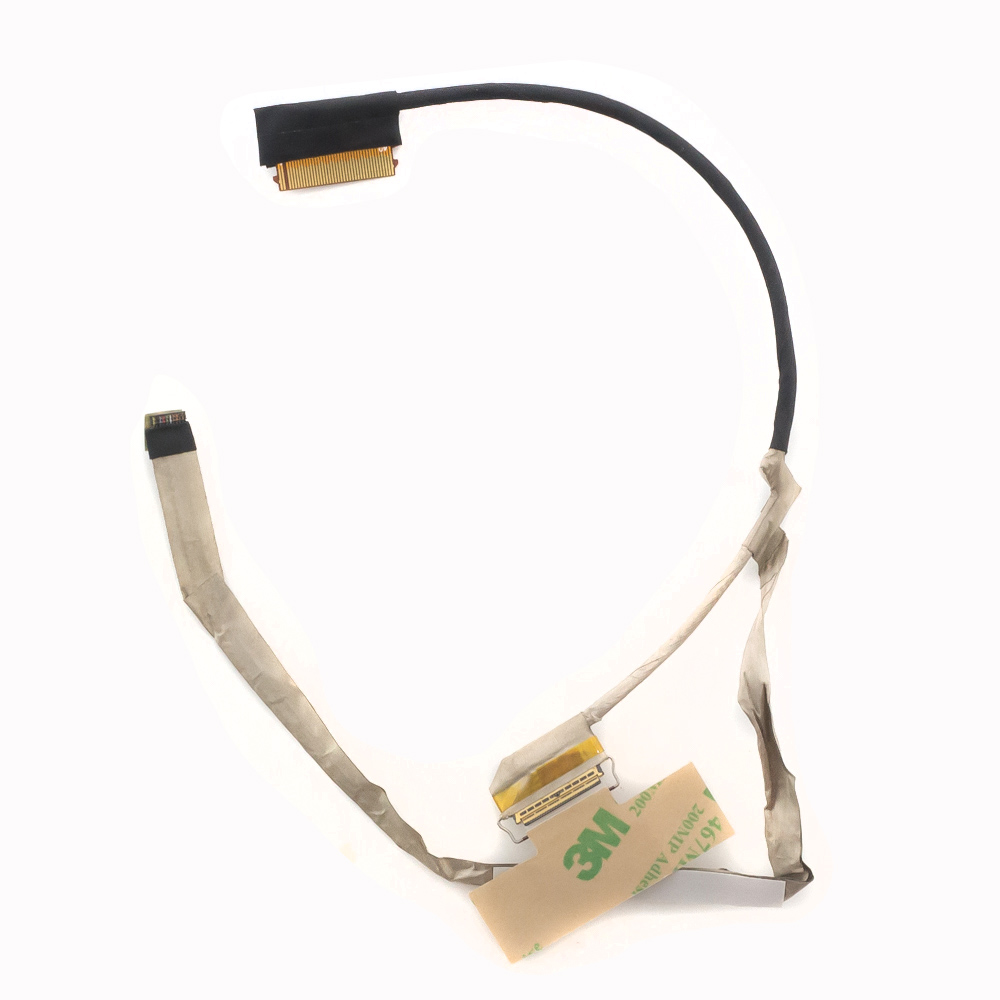

Шлейф матрицы HP 440 G5, 445 G5, 446 G5, 441 G5

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы (дисплейного кабеля) ноутбуков HP серий 440 G5, 445 G5, 446 G5 и 441 G5.

Описание и назначение

Этот шлейф (Display Cable, LCD Cable, eDP Cable) является критически важным компонентом, соединяющим материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает:

• Видеосигнал (по интерфейсу eDP - embedded DisplayPort).
• Питание для подсветки экрана.
• Сигналы от веб-камеры и микрофонов (если они интегрированы в верхнюю крышку).
• Сигналы датчика освещенности (на некоторых моделях).

Признаки неисправности шлейфа:

• Искаженное изображение, артефакты, полосы на экране.
• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Полное отсутствие изображения при работающем компьютере (слышна загрузка ОС, горят индикаторы).
• Не работает встроенная веб-камера или микрофоны.

Технические характеристики

• Тип интерфейса: eDP (embedded DisplayPort) 30-pin или 40-pin (зависит от конкретной конфигурации модели и разрешения экрана).
• Конфигурация разъемов:
  • Со стороны материнской платы: узкий прямоугольный разъем.
  • Со стороны матрицы: широкий разъем (чаще всего 30 или 40 контактов).
  • Дополнительные ответвления для подключения веб-камеры (обычно тонкий 4- или 6-пиновый разъем).
• Длина: Приблизительно 30-35 см, зависит от конкретной компоновки внутри ноутбука.
• Особенности: Шлейф проходит через шарнир (петлю) крышки ноутбука, поэтому подвержен естественному износу при открывании и закрывании.

Парт-номера (Spare Part Numbers / P/N)

Официальные номера запчастей от HP. Важно: Номер зависит от конкретной модели, типа установленной матрицы и наличия сенсорного экрана.

Наиболее распространенные и подходящие для указанных серий номера:

1. L08546-001 (или L08546-002) - Самый распространенный шлейф для НЕсенсорных моделей с матрицей HD (1366x768) или FHD (1920x1080).
2. L08547-001 - Шлейф для моделей с сенсорным дисплеем (TouchScreen).
3. L08765-001 - Еще один вариант для несенсорных конфигураций, встречается в этих сериях.
4. L12548-001 - Также используется в ряде конфигураций.

Рекомендация: Перед покупкой обязательно разберите ноутбук и перепишите номер со старого шлейфа. Он обычно напечатан на его поверхности (например, L08546-001). Это гарантирует 100% совместимость.

Совместимые модели ноутбуков

Данный шлейф совместим со следующими сериями и конкретными моделями HP:

• HP ProBook 440 G5
• HP ProBook 445 G5 (на базе AMD Ryzen)
• HP ProBook 446 G5
• HP ProBook 441 G5 (модель с экраном 14")

Важное примечание по совместимости: Ноутбуки серий 440 G5, 445 G5, 446 G5 и 441 G5 имеют идентичную или очень схожую конструкцию верхней крышки и материнской платы в области разъемов. Поэтому шлейфы, как правило, взаимозаменяемы при условии совпадения парт-номера и типа матрицы (сенсорная / несенсорная, разрешение).

Ключевые моменты при замене:

1. Определите тип матрицы: Сенсорный экран требует специального шлейфа с дополнительными контактами.
2. Сверьте номер: Сравните номер на старом шлейфе с номером нового.
3. Аккуратность при установке: Разъемы защелкиваются, их не нужно прилагать усилия. Убедитесь, что шлейф корректно проложен через шарнир и не пережат.
4. Проверьте веб-камеру: После замены протестируйте не только изображение, но и работу камеры с микрофонами.

Использование оригинальной запчасти (OEM) или качественного аналога с правильным парт-номером гарантирует стабильную работу дисплея и всех связанных компонентов.
