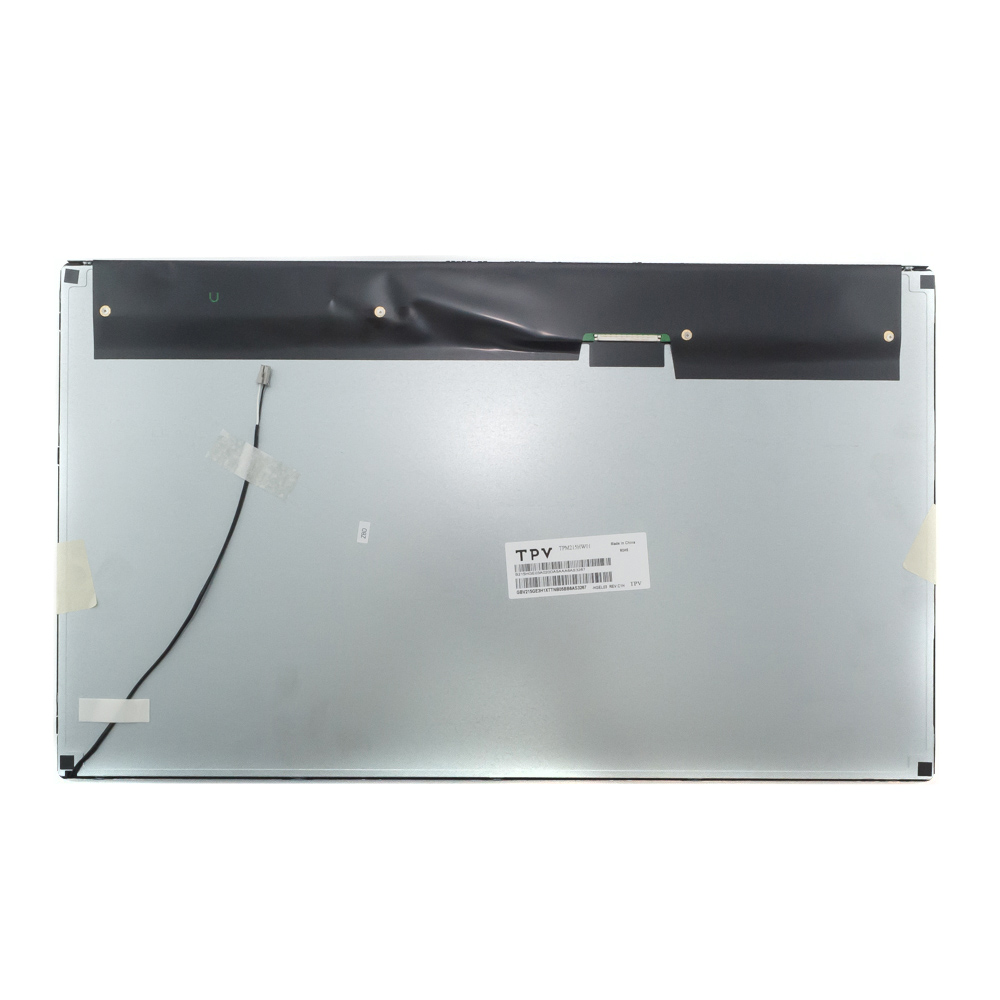

Матрица TPM215HW01-HGEL03 Rev.C1H

Конечно, вот подробное описание, технические характеристики и информация о совместимости для жидкокристаллической матрицы TPM215HW01-HGEL03 Rev.C1H.

Общее описание

TPM215HW01-HGEL03 Rev.C1H — это 21.5-дюймовая ЖК-матрица (панель) с разрешением Full HD (1920 x 1080 пикселей), разработанная компанией Tianma (NLT). Это промышленная и коммерческая модель, предназначенная для использования в устройствах, где важны надежность, качество изображения и длительный срок службы.

Ключевые особенности и применение:

• Высокое качество изображения: Высокая яркость, отличная цветопередача и широкие углы обзора делают панель подходящей для профессиональных задач.
• Промышленный/коммерческий класс: Предназначена для продолжительной работы (16-24 часа в сутки) в составе другого оборудования.
• Типичные области применения:
  • Медицинские мониторы (диагностические, хирургические, для отображения информации о пациенте).
  • Промышленные панели управления и HMI (Human-Machine Interface).
  • Торговое и рекламное оборудование (цифровые вывески, инфокиоски).
  • Профессиональные мониторы для видеомонтажа и графического дизайна.
  • Транспортные информационные системы.

Технические характеристики (основные)

| Параметр | Характеристика | | :--- | :--- | | Диагональ / Разрешение | 21.5 дюйма / 1920 x 1080 (Full HD, 16:9) | | Технология подсветки | HGEL (High Gamut Edge Lit) — боковая светодиодная подсветка с расширенной цветовой гаммой. | | Тип ЖК-панели | AH-IPS (Advanced High Performance IPS). Обеспечивает превосходные углы обзора (до 178°), точную цветопередачу и высокую четкость. | | Яркость | Высокая, обычно в диапазоне 300-400 кд/м² (зависит от модификации и настройки). | | Контрастность | Типичная статическая контрастность: 1000:1 | | Цветовая гамма | > 90% NTSC (благодаря технологии HGEL). Это один из ключевых преимуществ данной модели, обеспечивающий насыщенные и реалистичные цвета. | | Время отклика | 14 мс (типичное, GtG — Grey-to-Grey). | | Углы обзора | 178° / 178° (горизонталь/вертикаль) — стандарт для IPS-матриц. | | Интерфейс подключения | 2 канала LVDS (2 ch LVDS). Стандартный промышленный интерфейс. Напряжение питания для логики: 3.3V. | | Подсветка (LED Backlight) | Светодиодная, боковая. Напряжение питания подсветки: 24V (типичное значение). | | Габариты (ШxВxГ) | Примерно: 493.2 x 295.7 x 3.7 мм (без учета гибкого шлейфа). | | Поверхность экрана | Матовая (Anti-Glare), что уменьшает блики. | | Срок службы подсветки | Высокий, обычно 30,000 — 50,000 часов (при условии работы в номинальном режиме). | | Ревизия | Rev.C1H — обозначает версию/ревизию продукта. Важно учитывать при замене, так как могут быть незначительные изменения в схемотехнике или расположении разъемов. |

Парт-номера и совместимые модели

Эта матрица является частью семейства панелей с общими физическими и электрическими параметрами. При поиске замены или аналога критически важно проверять не только диагональ и разрешение, но и расположение разъемов, распиновку, напряжение питания подсветки и логики, а также механические крепления.

1. Прямые аналоги и парт-номера от Tianma (NLT):

• TPM215HW01-HGEL03 (базовая модель, Rev.C1H — ее конкретная версия).
• Могут существовать другие ревизии: Rev.A1H, Rev.B1H и т.д. Ревизия C1H наиболее предпочтительна для замены на такую же.
• Модели с другим суффиксом, но схожими характеристиками (например, без "HGEL" или с "HG" вместо "HGEL") могут отличаться цветовой гаммой.

2. Совместимые / взаимозаменяемые модели от других производителей (требуют проверки!):

Эти матрицы имеют идентичные или крайне близкие физические размеры, расположение разъемов и электрические параметры. Часто используются для ремонта мониторов Dell, HP, медицинской техники и т.д.

• LG Display: LM215WF3-SSA1, LM215WF3-SSB1, LM215WF3-SSC1 (разные ревизии с небольшими отличиями в яркости/цветовой гамме).
• Innolux: M215HGE-L21, M215HGE-L20.
• AU Optronics (AUO): M215HGE-L20 (такое же название, как у Innolux, но производитель другой).
• BOE (HB): NV215FHM-N41, NV215FHM-N42.

Важное примечание по совместимости:

• Матрицы от LG (LM215WF3) являются наиболее распространенными прямыми аналогами для TPM215HW01.
• Перед заменой обязательно необходимо:
  1. Сравнить распиновку разъема (pinout) старой и новой матрицы.
  2. Убедиться в совпадении напряжений (логика 3.3V, подсветка ~24V).
  3. Сравнить механический чертеж (размеры, расположение отверстий для крепления, разъемов).
  4. Проверить, совпадает ли тип интерфейса (2 ch LVDS).

3. Где используется? (Примеры устройств):

Данная и совместимые матрицы часто встречаются в:

• Мониторах: Dell P2214H, Dell P2217H, HP EliteDisplay E221, HP Z22i, Lenovo ThinkVision, а также во многих медицинских и промышленных мониторах.
• В составе оборудования: Ультразвуковые сканеры, панели оператора станков ЧПУ, информационные табло.

Рекомендация: При заказе замены всегда указывайте полное название модели (TPM215HW01-HGEL03 Rev.C1H), а также, если возможно, номер с оригинальной бирки (barcode/sticker) с самой матрицы. Для перекрестной проверки используйте специализированные сайты и базы данных по LCD-панелям (например, panelook.cn).
