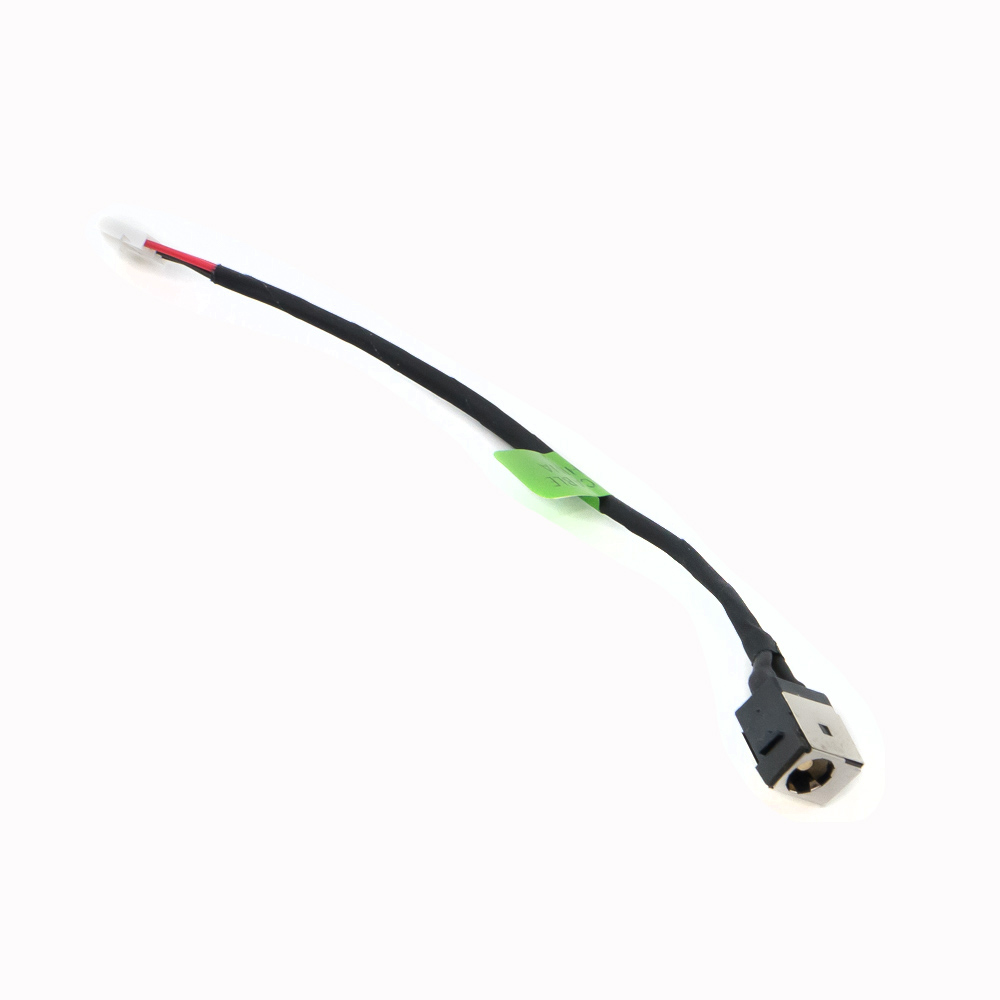

Разъем питания для Asus R405, R405C с кабелем (12,5 см)

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема питания ноутбуков Asus серии R405.

Описание

Разъем питания (гнездо) для ноутбуков Asus серий R405 и R405C — это ремонтный компонент, предназначенный для замены вышедшего из строя оригинального порта. Разъем припаивается непосредственно к материнской плате ноутбука и служит конечной точкой подключения внешнего блока питания. Комплект включает в себя сам разъем и короткий кабель-переходник (12.5 см), что упрощает монтаж и обеспечивает надежное соединение. Замена этого разъема часто требуется при его расшатывании, поломке контактов или физическом повреждении в результате неаккуратного обращения с кабелем питания.

Технические характеристики

• Тип разъема: Гнездо (DC Jack, DC Power Jack).
• Размер (диаметр внешний/внутренний): Стандартный для Asus — 4.8 мм x 1.7 мм (также известен как 4.8/1.7 мм). Это наиболее распространенный размер для многих ноутбуков Asus.
• Конфигурация контактов (Pinout): 3 контакта (центральный — положительный "+", внешняя гильза — отрицательный "-", третий контакт — служебный, для идентификации блока питания).
• Цветовая маркировка проводов на кабеле (12.5 см):
  • Красный: Положительный полюс (+).
  • Черный: Отрицательный полюс (-).
  • Белый/Синий/Прозрачный: Служебный (центральный штырек разъема).
• Длина кабеля: 12.5 см.
• Материал контактов: Медь с позолотой для лучшей проводимости и защиты от окисления.
• Корпус разъема: Пластик, термостойкий.

Парт номера и артикулы (Part Numbers)

Оригинальные номера запчастей от Asus (OEM) найти сложно, так как этот компонент часто поставляется как часть узла. В ремонтной практике и на рынке запчастей используются универсальные номера и артикулы производителей комплектующих:

• Универсальный код для поиска: DC Jack 4.8*1.7mm with cable 12.5cm
• Распространенные артикулы продавцов:
  • DC-001B (или подобные, в зависимости от производителя)
  • For Asus R405 DC Jack
  • По коду на материнской плате: На самой материнской плате рядом с местом пайки разъема часто указан его номер, например, JACK-DC001, JDC001, DCIN1 и т.п. Это самый точный ориентир.

Совместимые модели ноутбуков Asus

Разъем с параметрами 4.8 x 1.7 мм и 3 контакта совместим с широким спектром моделей Asus. Помимо основных R405 и R405C, он подходит для многих других серий:

• Серия R (и аналогичные): R409, R510, R513, R541 и другие модели этих серий с таким же разъемом.
• Серия X: X441, X442, X541, X542, X550 и другие.
• Серия F: F441, F442, F540, F541 и другие.
• Серия A: A411, A412, A441, A442, A541, A542 и другие.
• Другие популярные модели: K541, K555, P541, X555, X756 и многие ноутбуки Asus 2014-2018 годов выпуска.

ВАЖНОЕ ПРИМЕЧАНИЕ: Перед покупкой и заменой настоятельно рекомендуется:

1. Визуально сравнить старый разъем с новым (размер, форма, расположение контактов).
2. Прозвонить мультиметром распиновку (расположение "+" и "-") на старом разъеме и сверить с новым, особенно если кабель имеет нестандартную расцветку.
3. Проверить код на материнской плате (рядом с гнездом) для 100% уверенности.

Установка требует навыков пайки и рекомендуется в сервисных центрах или опытным мастерам.
