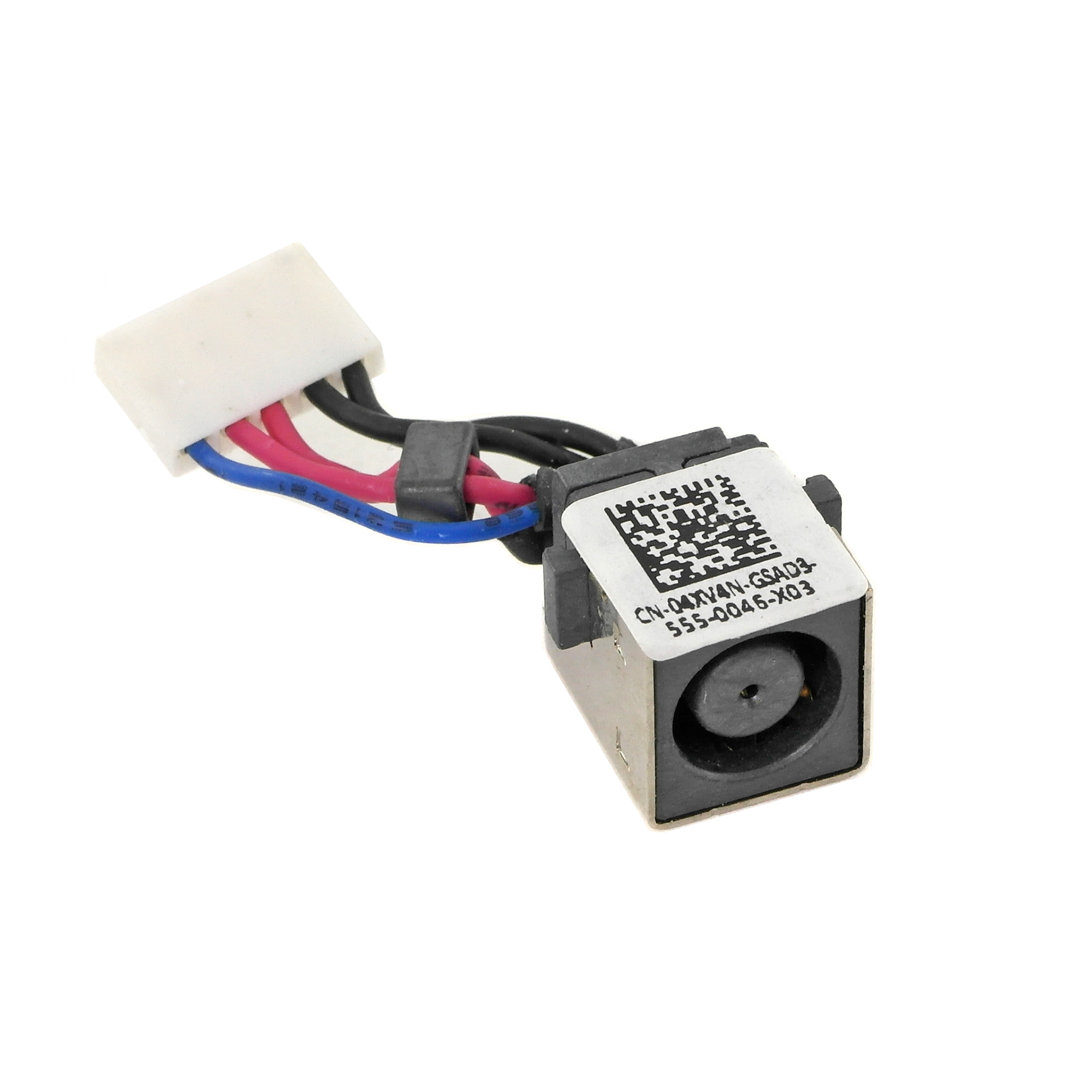

Разъем питания для Dell Latitude E5470 с кабелем

Конечно! Вот подробное описание разъема питания (гнезда) для ноутбука Dell Latitude E5470, включая технические характеристики, парт-номера и совместимые модели.

Описание

Разъем питания (DC Jack, DC Power Jack) для Dell Latitude E5470 — это внутренний компонент, который устанавливается на материнскую плату ноутбука. Он служит портом для подключения внешнего блока питания (адаптера). Со временем этот разъем может выйти из строя из-за механических повреждений (расшатывание, удар по кабелю), окисления контактов или проблем с пайкой.

Типичные признаки неисправности:

• Ноутбук не заряжается, даже когда подключен исправный адаптер.
• Для зарядки нужно шевелить или держать штекер в определенном положении.
• Прерывистая зарядка (то заряжается, то нет).
• Ноутбук не включается от сети, работает только от батареи.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо).
• Форм-фактор (размер): Стандартный цилиндрический разъем 7.4 мм x 5.0 мм с центральным штырьком. Важно: Это самый распространенный размер для бизнес-линеек Dell.
• Полярность: Центральный контакт — положительный (+). Внешний цилиндр — отрицательный (-). (Стандарт для Dell).
• Напряжение: Совместим со стандартным напряжением адаптеров Dell для этой серии (обычно 19.5V).
• Количество контактов (pin): Чаще всего 3-контактный разъем. Контакты отвечают за:
  • + (Силовой плюс).
  • - (Силовой минус/земля).
  • Central Pin (Центральный штырек, часто используется для идентификации оригинального адаптера или как датчик).
• Тип монтажа: Для пайки на материнскую плату (through-hole или SMD). Требует навыков микроэлектроники для замены.
• Дополнительно: Часто поставляется в сборе с кабелем (шлейфом), который подключает разъем к материнской плате. Это упрощает замену, так как не требуется выпаивать старый разъем.

Парт-номера (Part Numbers)

У Dell есть несколько номеров деталей для этого компонента. Самые распространенные:

• DC0K6Y (или 0DC0K6Y): Один из самых частых номеров для E5470/E5570. Обычно это разъем в сборе с кабелем.
• 04T4K6: Еще один популярный номер запчасти.
• J2D3N: Альтернативный номер.
• YM3K3: Также может встречаться.
• Общее описание в каталогах: DC-IN Cable (DC Power Jack Cable Assembly).

Важно: При заказе ищите по номеру модели ноутбука (Latitude E5470) или по этим парт-номерам. Номера могут незначительно отличаться в зависимости от ревизии материнской платы, но перечисленные выше являются взаимозаменяемыми для данной модели.

Совместимые модели ноутбуков Dell

Данный разъем используется в целой серии ноутбуков Dell Latitude 14 и 15 дюймов 5000-й серии (поколение 2016-2017 гг.). Он совместим со следующими моделями:

Основная совместимость (модели того же поколения):

• Dell Latitude E5470 (14")
• Dell Latitude E5570 (15")
• Dell Latitude E5270 (12")
• Dell Latitude E7270 (12" Ultrabook)
• Dell Latitude E7470 (14" Ultrabook)

Также часто совместим с (предыдущее и следующее поколения, но требуется проверка):

• Latitude 5480 / 5580 (следующее поколение после E5470/E5570)
• Latitude 5470 / 5570 (бюджетная серия, часто использует тот же разъем)
• Некоторые модели серий Vostro 14/15 5000 (например, Vostro 5468, 5568), построенных на аналогичной платформе.
• Возможна совместимость с некоторыми моделями Precision 3510 (мобильная рабочая станция на базе платформы Latitude).

Рекомендация: Перед покупкой всегда сверяйте визуальное соответствие разъема (фотографии) и номер на вашем старом компоненте (если он читаем). Наиболее безопасный путь — искать по номеру вашей модели ноутбука Dell Latitude E5470.
