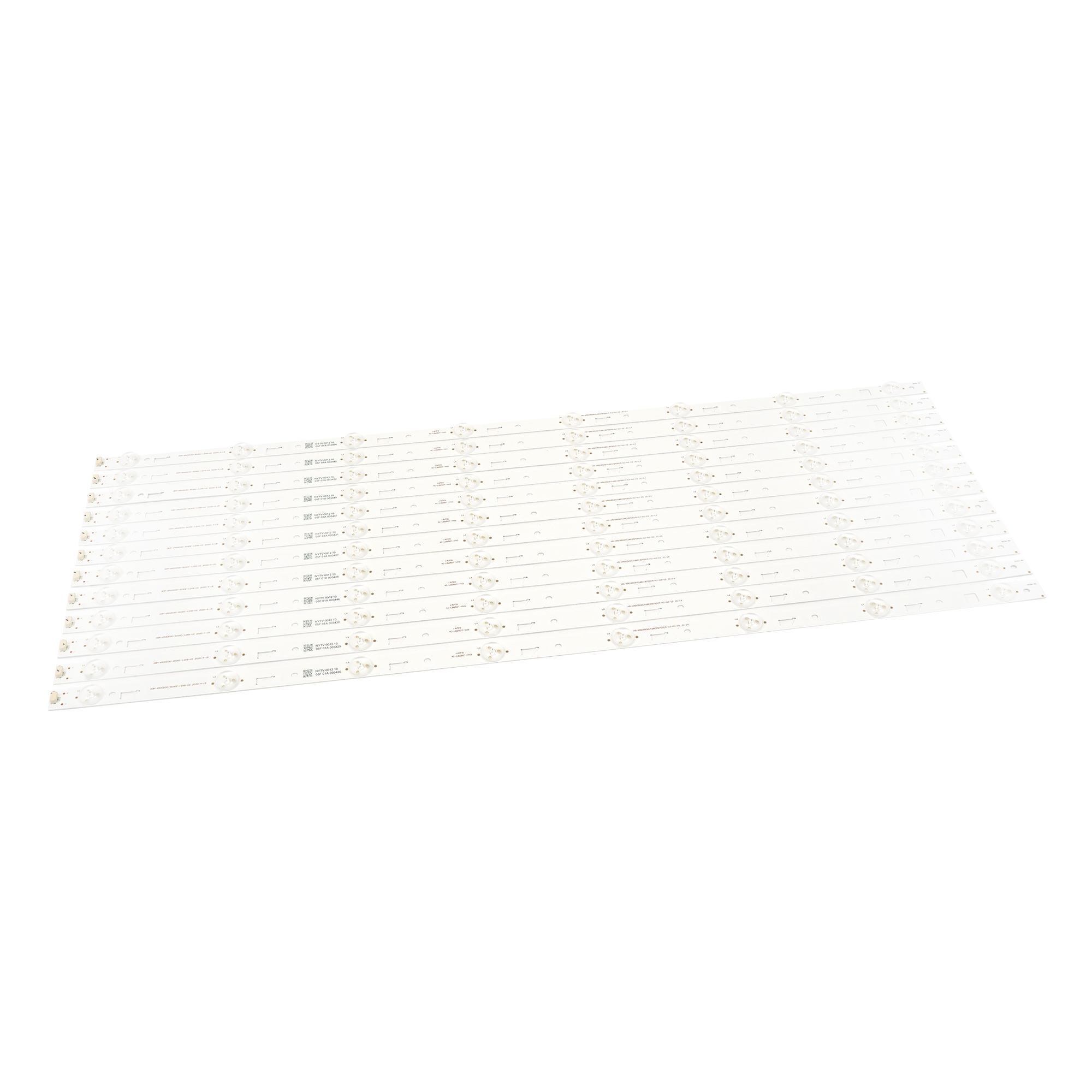

Светодиодная подсветка 65" Thomson 4C-LB650T-YH3 (8 led) 12шт

Отличный запрос. Вот подробное описание, технические характеристики и информация о совместимости для светодиодной ленты подсветки вашего телевизора.

Описание

Светодиодная лента (LED strip, LED bar) — это ремонтный комплект для замены вышедших из строя светодиодов в телевизорах с LED-подсветкой (Direct LED или Edge LED). В модели Thomson 4C-LB650T-YH3 используется технология Edge LED с расположением диодов по периметру матрицы (в данном случае, 12 полосок по 8 светодиодов на каждой).

Данная лента является источником белого света для подсветки ЖК-матрицы. Неисправность проявляется в виде отсутствия изображения при работающем звуке (телевизор включается, индикатор горит, но экран темный), неравномерной засветки (темные пятна, полосы) или полного отсутствия подсветки.

Важно: Замена светодиодной ленты требует навыков разборки телевизора, аккуратности и понимания электротехники. Работы проводятся при полном отключении от сети. Рекомендуется доверить ремонт квалифицированному специалисту.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Модель телевизора | Thomson 4C-LB650T-YH3 (основная) | | Диагональ | 65 дюймов | | Тип подсветки | Edge LED (боковая) | | Количество LED полосок в комплекте | 12 штук | | Количество светодиодов на одной полоске | 8 шт (всего в комплекте: 12 x 8 = 96 шт) | | Цвет свечения | Белый (White, обычно холодный оттенок ~6000-6500K) | | Напряжение питания ленты | Обычно ~ 24V - 100V (зависит от схемы драйвера). Точное значение необходимо уточнять по драйверу подсветки (LED Driver) внутри ТВ. | | Тип светодиодов | SMD LED (вероятно, 2835, 3014 или аналогичные) | | Разъем подключения | Стандартный белый разъем (обычно 2-4 pin). Крайне важно соблюдать полярность и расположение при подключении! | | Состояние | Новый, оригинальный или совместимый ремонтный комплект. |

Парт-номера и артикулы

Производители и поставщики запчастей часто используют свои внутренние артикулы. Данная лента может встречаться под следующими номерами:

1. Оригинальный / наиболее точный номер: Часто указывается как LB650T-YH3 или 4C-LB650T-YH3 LED BAR.
2. Типовой артикул по количеству диодов: 8Led*12Pcs (описание конфигурации).
3. Артикулы у поставщиков (примеры):
   • LB65M1
   • 65LB650TYH3
   • 65LB650T
   • LED-BAR-65-96LED (где 96 — общее число диодов)
4. Номер платы драйвера подсветки (важен для проверки совместимости): Часто совместимые ленты ищут по модели драйвера, который стоит в телевизоре. Распространенный драйвер для этой модели: ILPI-223 или ILPI-223 REV.XX. Если драйвер такой, лента точно подойдет.

Рекомендация: При поиске и заказе используйте полное название модели телевизора и визуально сверяйте фотографии ленты: количество полосок, расположение светодиодов, форму и длину пластиковых направляющих, тип разъема.

Совместимые модели телевизоров

Данная светодиодная лента подходит не только для указанной модели Thomson. Thomson, как и многие другие бренды (Rolsen, BBK, Element, Digma и др.), часто использует готовые OEM/ODM решения от крупных производителей панелей (например, Boe или Innolux).

Лента 8Led*12Pcs с драйвером ILPI-223 подходит для целого ряда моделей на одинаковой аппаратной платформе (шасси).

Основная совместимая модель:

• Thomson 4C-LB650T-YH3 (65")

Вероятно совместимые модели (требуют уточнения по драйверу и визуальному сравнению):

• Rolsen (модели с диагональю 65" на аналогичном шасси, например, RL-65LED**).
• Boe (оригинальная панель, например, HV650QUB-**).
• Другие бренды, использующие панель Boe 65" с конфигурацией подсветки 8x12 и драйвером ILPI-223.
• Телевизоры других марок, где в ремонтных каталогах указан артикул LB65M1 или ILPI-223.

Как точно проверить совместимость:

1. Разобрать телевизор и сфотографировать старую ленту (длину, количество диодов, разъем).
2. Найти и записать номер драйвера подсветки (плата, к которой подключаются ленты).
3. Сравнить эти данные с фотографиями и описанием покупаемой ленты.

Удачного ремонта
