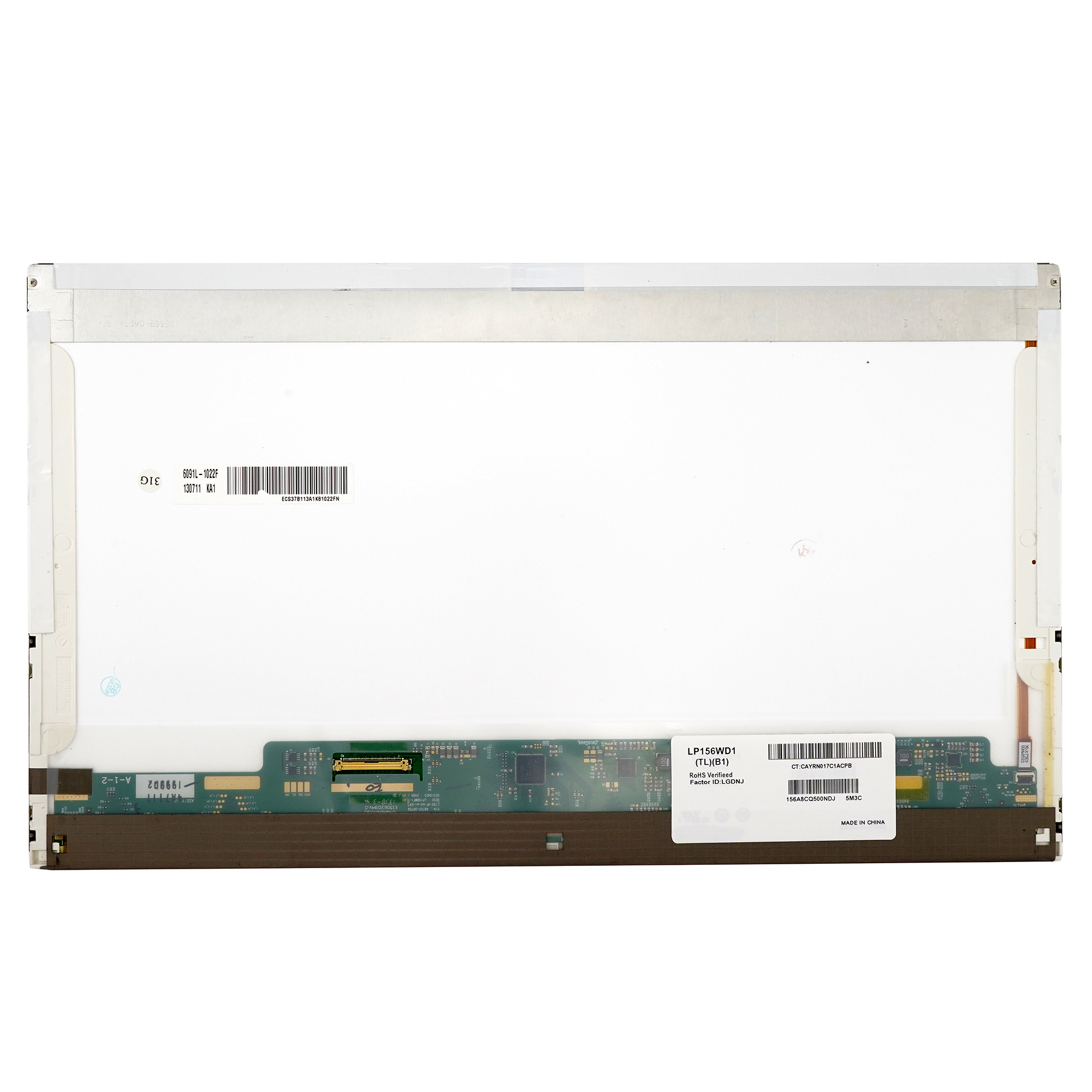

Матрица LP156WD1 (TL)(B1)

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы LP156WD1 (TL)(B1).

Общее описание

LP156WD1 (TL)(B1) — это 15.6-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), разработанная компанией LG Display (LGD). Это одна из самых распространенных и популярных матриц в сегменте ноутбуков среднего и верхнего ценового диапазона в 2010-х годах.

• Тип матрицы: IPS (In-Plane Switching). Это ключевая характеристика, обеспечивающая широкие углы обзора (до 178°), отличную цветопередачу и стабильность изображения при взгляде под углом по сравнению с более дешевыми TN-панелями.
• Покрытие: Чаще всего встречается с матовым антибликовым покрытием, что делает ее комфортной для работы при ярком освещении и не создает отражений.
• Назначение: Устанавливалась в ноутбуки бизнес-сегмента, мультимедийные и универсальные модели. Не является дисплеем для профессиональной цветокоррекции или гейминга с высокой частотой обновления.

Технические характеристики (ТХ)

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 15.6 дюйма (39.6 см) | | Разрешение | Full HD (FHD), 1920 x 1080 пикселей | | Технология подсветки | WLED (белые светодиоды) | | Тип матрицы | IPS (AH-IPS) | | Соотношение сторон | 16:9 | | Яркость | Около 220-250 кд/м² (типичное значение) | | Контрастность | Около 700:1 (типичное значение) | | Углы обзора | 178°/178° (горизонталь/вертикаль) | | Время отклика | ~25 мс (типичное GTG) | | Глубина цвета | 6-bit + FRC (примерно 16.7 млн. цветов) | | Покрытие | Матовое (Anti-Glare) | | Интерфейс подключения | 40-пиновый eDP (Embedded DisplayPort) 1 или 1.2, с двумя каналами (2 lanes) | | Расположение разъема | Нижнее (разъем располагается в нижней части матрицы) | | Подсветка | Без встроенного инвертора, прямая LED-подсветка | | Толщина | ~2.5 мм (стандартная) |

Парт номера и совместимые аналоги

Матрица имеет различные парт-номера, которые могут незначительно отличаться по яркости, контрастности или ревизии, но являются прямой механической и электрической заменой для LP156WD1 (TL)(B1).

Основные парт-номера:

• LP156WD1-TLA1 (один из самых распространенных вариантов)
• LP156WD1-TLB1
• LP156WD1-TLC1 (может отличаться яркостью, например, 300 кд/м²)
• B156HAN01.1 или B156HAN01.2 (номенклатура от AUO, является аналогом)
• N156HGE-EA1 (номенклатура от Innolux, является аналогом)

Важно: При замене всегда нужно проверять:

1. Расположение разъема (верхнее/нижнее/правое/левое) — у данной модели нижнее.
2. Тип интерфейса и количество пинов (eDP, 40-pin).
3. Физические размеры и толщину (в данном случае стандартные).
4. Совместимость по крепежным отверстиям.

Совместимые модели ноутбуков

Эта матрица использовалась в огромном количестве моделей различных брендов. Вот некоторые из наиболее известных серий:

• Lenovo ThinkPad:

  • ThinkPad T440, T440s, T440p
  • ThinkPad T450, T450s
  • ThinkPad T540p
  • ThinkPad W540, W541 (рабочие станции)
  • ThinkPad L440, L450
  • ThinkPad E540, E550

• Dell:

  • Dell Latitude E5440, E5450, E5540, E5550
  • Dell Precision M2800, M3800 (рабочие станции)
  • Некоторые модели серий Vostro и Inspiron

• HP:

  • HP EliteBook 840 G1, G2, G3; 850 G1, G2, G3
  • HP ProBook 640 G1, G2; 650 G1, G2
  • HP ZBook 15 G1, G2 (рабочие станции)

• Другие бренды:

  • Toshiba Satellite, Tecra
  • Fujitsu LifeBook
  • Различные модели от Acer, Asus и др.

Рекомендация: Перед покупкой матрицы для замены обязательно уточните точную модель вашего ноутбука и, если возможно, штрих-код (barcode) со старой матрицы. Это самый надежный способ найти 100% совместимую деталь.
