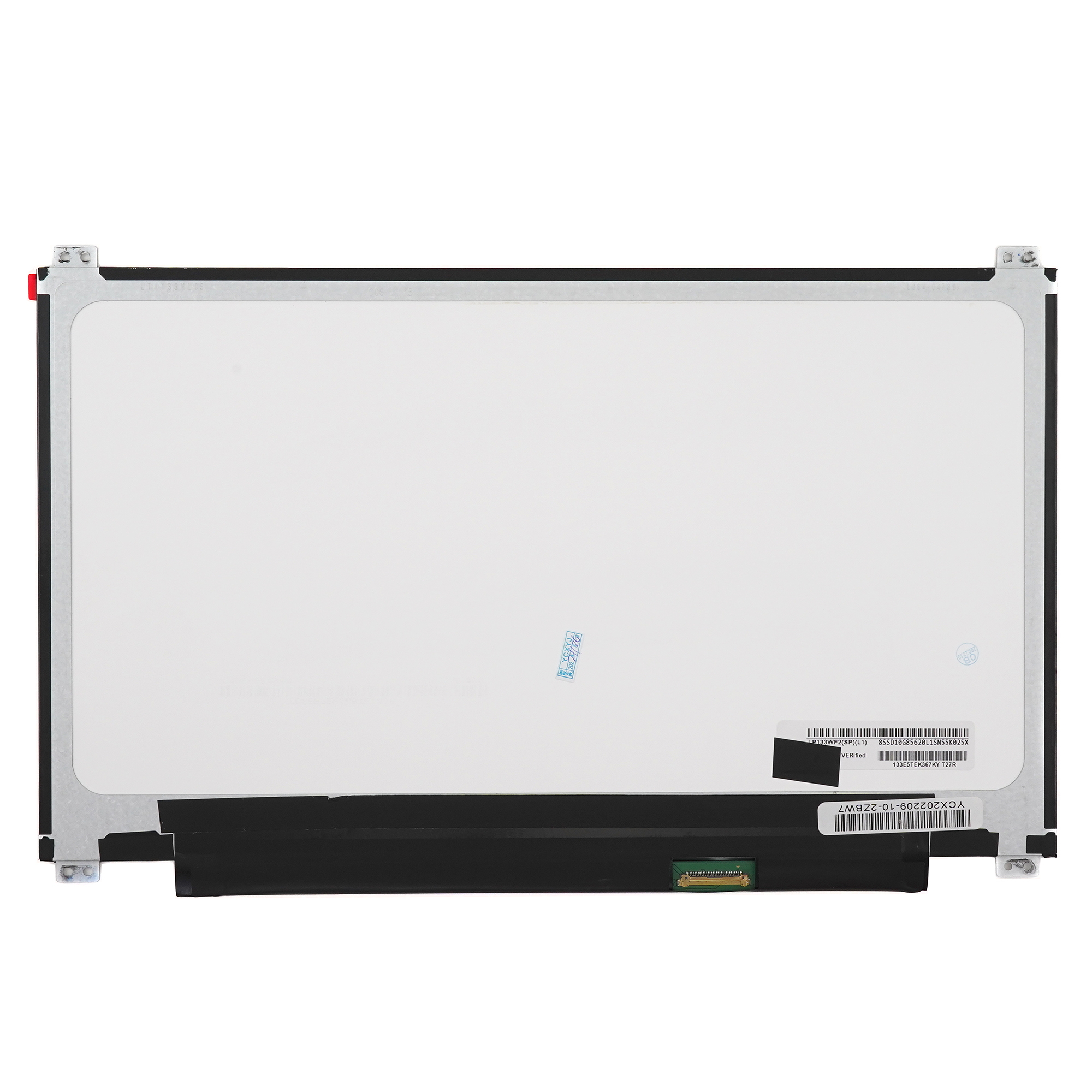

Матрица LP133WF2 (SP)(L1)

Конечно, вот подробное описание матрицы LP133WF2 (SP)(L1).

Общее описание

LP133WF2 (SP)(L1) — это 13.3-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), разработанная компанией LG Display (LGD). Это одна из самых популярных и широко используемых матриц в сегменте бизнес-ноутбуков и ультрабуков среднего и высокого класса примерно 2012-2017 годов выпуска.

Ключевая особенность данной модификации (SP)(L1) — использование технологии IPS (In-Plane Switching) панели, что обеспечивает превосходные углы обзора (до 178°/178°), точную цветопередачу и хорошую контрастность по сравнению с TN-матрицами того времени. Поверхность матовая (Anti-Glare), что уменьшает блики от внешнего освещения.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ / Разрешение | 13.3 дюйма / 1920x1080 (Full HD), 16:9 | | Технология панели | IPS (AH-IPS) | | Покрытие поверхности | Матовое (Anti-Glare), Hard Coating (3H) | | Яркость | Около 300 кд/м² (типичная) | | Контрастность | 700:1 (типичная) | | Время отклика | 25 мс (типичное, Grey-to-Grey) | | Углы обзора | 178° / 178° (по горизонтали/вертикали) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Подсветка | LED, без мерцания (может варьироваться) | | Интерфейс подключения | 40-контактный eDP (Embedded DisplayPort) 1-канальный. Важно: Разъем расположен СВЕРХУ (это критически для совместимости при замене). | | Толщина | Около 2.8 мм (очень тонкая, что важно для ультрабуков) | | Партномер | LP133WF2-SPL1, LP133WF2(SP)(L1) |

Парт-номера и совместимые аналоги

Матрицы часто имеют несколько номеров. Основные парт-номера для этой модели:

• LP133WF2-SPL1 (основной)
• LP133WF2(SP)(L1)
• B133HAN02.1 (код от производителя AU Optronics, физически и электрически совместимый аналог). Это самый популярный взаимозаменяемый вариант.
• Иногда встречается как 00HN899 (код FRU от Lenovo).

Важное примечание по совместимости: При замене необходимо проверять не только диагональ и разрешение, но и:

1. Расположение разъема (у LP133WF2-SPL1 он сверху). Если в ноутбуке разъем снизу — эта матрица не подойдет.
2. Тип интерфейса и количество каналов (eDP 1 Lane).
3. Физические размеры и толщина (2.8 мм).
4. Крепление (отверстия на рамке).

Совместимые модели ноутбуков

Данная матрица массово использовалась в следующих линейках ноутбуков (список не исчерпывающий):

• Lenovo ThinkPad:
  • ThinkPad X1 Carbon (1st Gen — 2012, 2nd Gen — 2014)
  • ThinkPad T431s, T440s, T450s
  • ThinkPad T440, T450 (в некоторых модификациях)
  • ThinkPad L440, L450 (в топовых конфигурациях)
• Dell:
  • Dell Latitude E7440 (в модификациях с FHD IPS)
• HP / Hewlett-Packard:
  • HP EliteBook 840 G1 (в модификациях с FHD IPS)
• Другие: Также могла использоваться в ноутбуках Toshiba, Fujitsu и других брендов схожего класса и поколения.

Рекомендация перед покупкой на замену:

1. Определите точный партномер со старой матрицы (наклейка на обратной стороне).
2. Убедитесь, что расположение разъема совпадает (сверху/снизу/слева/справа).
3. Проверьте совместимость по коду B133HAN02.1 — он часто более доступен и является полным аналогом.

Эта матрица стала своего рода стандартом для качественного FHD IPS-экрана в бизнес-ноутбуках своей эпохи.
