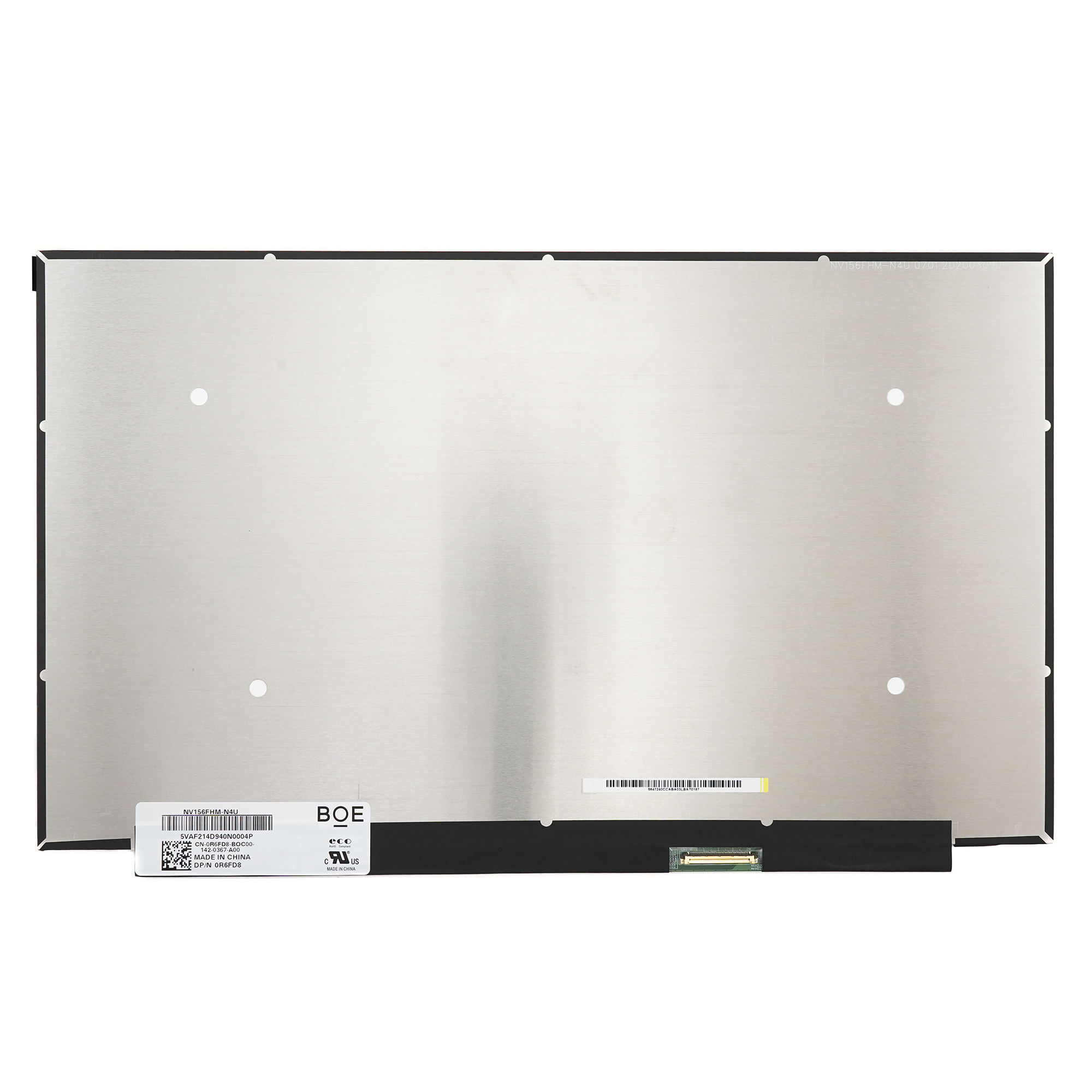

Матрица NV156FHM-N4U

Отличный выбор! NV156FHM-N4U — это очень популярная и распространенная матрица, которая используется в огромном количестве ноутбуков среднего и игрового сегмента. Вот подробное описание и все технические данные.

Краткое описание

NV156FHM-N4U — это 15.6-дюймовая IPS-матрица с разрешением Full HD (1920x1080), высокой частотой обновления 144 Гц и быстрым временем отклика. Она позиционируется как дисплей для геймеров и пользователей, ценящих плавность изображения. Матрица имеет матовое покрытие, что уменьшает блики.

Полные технические характеристики (ТХ)

• Диагональ: 15.6 дюймов
• Разрешение: 1920 x 1080 пикселей (Full HD)
• Соотношение сторон: 16:9
• Технология панели: IPS (In-Plane Switching)
• Частота обновления: 144 Гц (ключевая особенность)
• Время отклика (GtG): 7 мс (типичное) / 9 мс (максимальное)
• Яркость: 250 кд/м² (типичная)
• Контрастность: 700:1 (типичная)
• Цветовой охват: 45% NTSC (приблизительно 62% sRGB). Важно: Это не wide-gamut матрица, цвета достаточно стандартные.
• Глубина цвета: 6 бит + FRC (имитация 8 бит, 16.7 млн. цветов)
• Углы обзора: 178°/178° (стандартно для IPS)
• Покрытие: Матовое (Anti-Glare)
• Подсветка: WLED
• Интерфейс подключения: 30-пиновый eDP (Embedded DisplayPort), 1 канал
• Размеры активной области: 344.16 x 193.59 мм
• Типичная мощность: ~3.5W
• Производитель: BOE (Beijing Oriental Electronics) — один из крупнейших производителей панелей в мире.

Парт-номера и совместимые модели

Эта матрица имеет несколько альтернативных номеров, которые обозначают незначительные модификации (например, разная длина шлейфа, разное расположение контактов, совместимость с разными контроллерами яркости). При замене важно проверять не только номер, но и форм-фактор и распиновку шлейфа.

Основные парт-номера и прямые аналоги:

• NV156FHM-N4U (основной номер)
• NV156FHM-N4B (очень распространенный аналог, часто полная взаимозаменяемость)
• NV156FHM-N42
• NV156FHM-N4V
• B156HAN04.U (альтернативное обозначение от BOE)

При поиске замены также можно использовать по ключевым параметрам: "15.6 144Hz IPS FHD 30pin eDP".

Совместимые модели ноутбуков (список основных)

Эта матрица массово использовалась в ноутбуках с 2018 по 2022 годы. Вот некоторые известные серии и модели:

Игровые ноутбуки:

• Lenovo Legion: Legion Y530, Legion Y7000 (2018-2019), некоторые модификации Legion 5 (поколения 2020-2021).
• Acer Nitro 5: Модели AN515-54, AN515-55 и другие (2019-2021).
• HP Pavilion Gaming: 15-dk0xxx, 15-ec1xxx и подобные (2019-2021).
• Dell G3/G5: Серии 3590, 5590 и другие (2019-2020).
• MSI: Некоторые модели линейки GF Thin (GF63) и GL серий.
• Xiaomi Mi Gaming Laptop (первого поколения и аналоги).

Ультрабуки и ноутбуки для работы:

• Lenovo ThinkBook: Некоторые конфигурации ThinkBook 15 с 144 Гц дисплеем.
• HONOR MagicBook Pro (игровые модификации).
• Некоторые модели Huawei MateBook D.

Важное примечание по замене:

1. Отключите питание и батарею перед началом работ.
2. Сверьте точный парт-номер со своей старой матрицы. Лучше всего искать по номеру, который наклеен на обратной стороне вашей матрицы.
3. Обратите внимание на длину и тип шлейфа (например, "левое/правое расположение контактов"). Часто продавцы указывают совместимые модели.
4. Матрица NV156FHM-N4U физически и по разъему совместима со многими другими 15.6" FHD 30-pin матрицами, но для корректной работы частоты 144 Гц и управления яркостью нужна поддержка со стороны материнской платы ноутбука.

Итог

NV156FHM-N4U — надежная, массовая игровая матрица с отличной для своего класса частотой 144 Гц и хорошими углами обзора IPS. Её главные преимущества — плавность в играх и отсутствие мерцания (скорее всего, используется ШИМ на высокой частоте или DC-регулировка). Недостатки — средняя яркость и скромный цветовой охват, что делает её менее пригодной для профессиональной работы с цветом. Является одним из самых популярных и доступных вариантов для апгрейда или замены в поддерживающих её ноутбуках.
