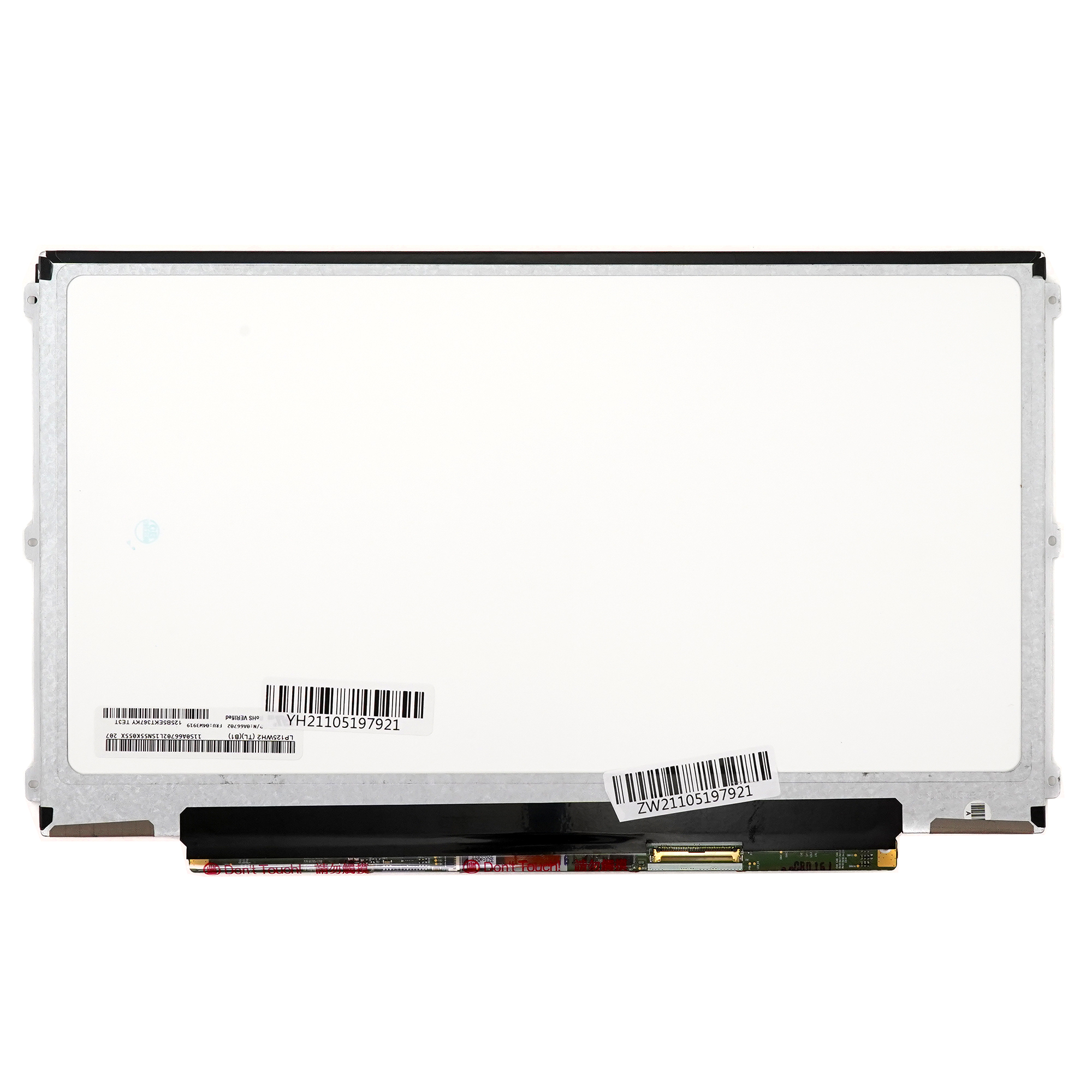

Матрица LP125WH2(TL)(B1)

Конечно, вот подробное описание матрицы LP125WH2(TL)(B1).

Общее описание

LP125WH2(TL)(B1) — это 12.5-дюймовая ЖК-матрица, выпускавшаяся компанией LG Display (LGD). Это была одна из самых популярных и массовых матриц своего времени, широко использовавшаяся в ноутбуках среднего и бизнес-сегмента в конце 2000-х — начале 2010-х годов.

Ключевые особенности:

• Технология: TN+Film (Twisted Nematic). Это объясняет ее основные достоинства (низкое время отклика, низкая стоимость) и недостатки (узкие углы обзора, особенно по вертикали, и невысокая цветопередача по сравнению с IPS).
• Типичное применение: Устанавливалась в ноутбуки бизнес-серии (например, Dell Latitude, Lenovo ThinkPad), а также во многие модели потребительского класса от HP, Acer, Toshiba и других.
• Разрешение: WXGA (1280x800) — стандартное для диагонали 12.5" в то время, что обеспечивало баланс между детализацией и масштабированием элементов в Windows.
• Подсветка: CCFL (люминесцентная лампа). Это более старый тип подсветки по сравнению с современной LED. Матрицы с CCFL дают более равномерный, "теплый" свет, но потребляют больше энергии и толще.

Технические характеристики (ТТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ | 12.5 дюймов | | Разрешение | WXGA, 1280 x 800 пикселей | | Соотношение сторон | 16:10 (более удобно для работы, чем 16:9) | | Технология панели | TN (Twisted Nematic) | | Тип подсветки | CCFL | | Яркость | Около 200-220 кд/м² (типичное значение) | | Контрастность | Около 400:1 - 500:1 (типичное для TN того времени) | | Время отклика | ~8 мс (GTG) | | Углы обзора | ~130°/100° (горизонталь/вертикаль) — типичные скромные углы для TN. | | Количество цветов | 262K (6-bit + FRC) — 16.7 млн. отображаемых цветов. | | Интерфейс подключения | LVDS (40-пиновый разъем, один канал) | | Положение разъема | Нижнее (разъем расположен в нижней части матрицы) | | Габариты (ВxШxГ) | Примерно 197.5 x 286.5 x 5.8 мм (зависит от модификации рамки) | | Вес | Около 350-400 г |

Парт-номера и совместимые аналоги

Матрица имеет множество альтернативных обозначений от других производителей и сборщиков. Важно: При замене необходимо сверять не только диагональ и разрешение, но и тип подсветки (CCFL/LED), расположение разъема (верх/низ), количество пинов (30/40) и распиновку.

Основные парт-номера и прямые аналоги:

• LP125WH2-TLA1 / LP125WH2-TLA2 / LP125WH2-TLA3 (разные ревизии/поставщики стекла)
• LP125WH2-TLB1 / LP125WH2-TLB2
• LP125WH2(TL)(B1) (полное указание)
• B125XW02 V.0 / B125XW02 V.1 / B125XW02 V.2 (от AU Optronics)
• LTN125AT01 (от Samsung)
• HYB125WX1-100 (от HannStar)
• LP125WH2-TLQ1 (более поздняя модификация, часто с LED-подсветкой — не является прямым аналогом!)
• LP125WH2-TLE1 (также может быть с LED — требует проверки)

Важное замечание: Матрицы с маркировкой LP125WH2-TLQ1, LP125WH2-TLE1, LP125WH2-TLC1 часто имеют LED-подсветку. Они механически (по креплениям и разъему) могут подходить, но для их работы требуется другой инвертор (или его отсутствие, если ноутбук изначально поддерживает LED) в отличие от CCFL-версии. Это критически важный момент при замене.

Совместимые модели ноутбуков (примеры)

Матрица использовалась в огромном количестве моделей. Вот некоторые из самых известных:

• Dell:
  • Dell Latitude E4200, E4300
  • Dell Vostro 1220, 1320
  • Dell Precision M2400
• Lenovo (IBM):
  • Lenovo ThinkPad X200, X200s, X200 Tablet
  • Lenovo ThinkPad X201, X201s, X201 Tablet
• HP/Compaq:
  • HP EliteBook 2530p, 2540p
  • HP ProBook 4310s, 4410s
• Toshiba:
  • Toshiba Portégé R500, R600
  • Toshiba Tecra A10, A11
• Fujitsu:
  • Fujitsu LifeBook S7220, P8010
• ASUS, Acer, Samsung — различные модели с диагональю 12.5" и разрешением 1280x800, выпущенные в 2008-2011 гг.

Рекомендация перед заменой: Всегда снимайте старую матрицу и сверяйте штрих-код и точную маркировку на ее обратной стороне. Используйте эту информацию для поиска 100% совместимого аналога.
