Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы NT140WHM-N31 V8.1.

Общее описание

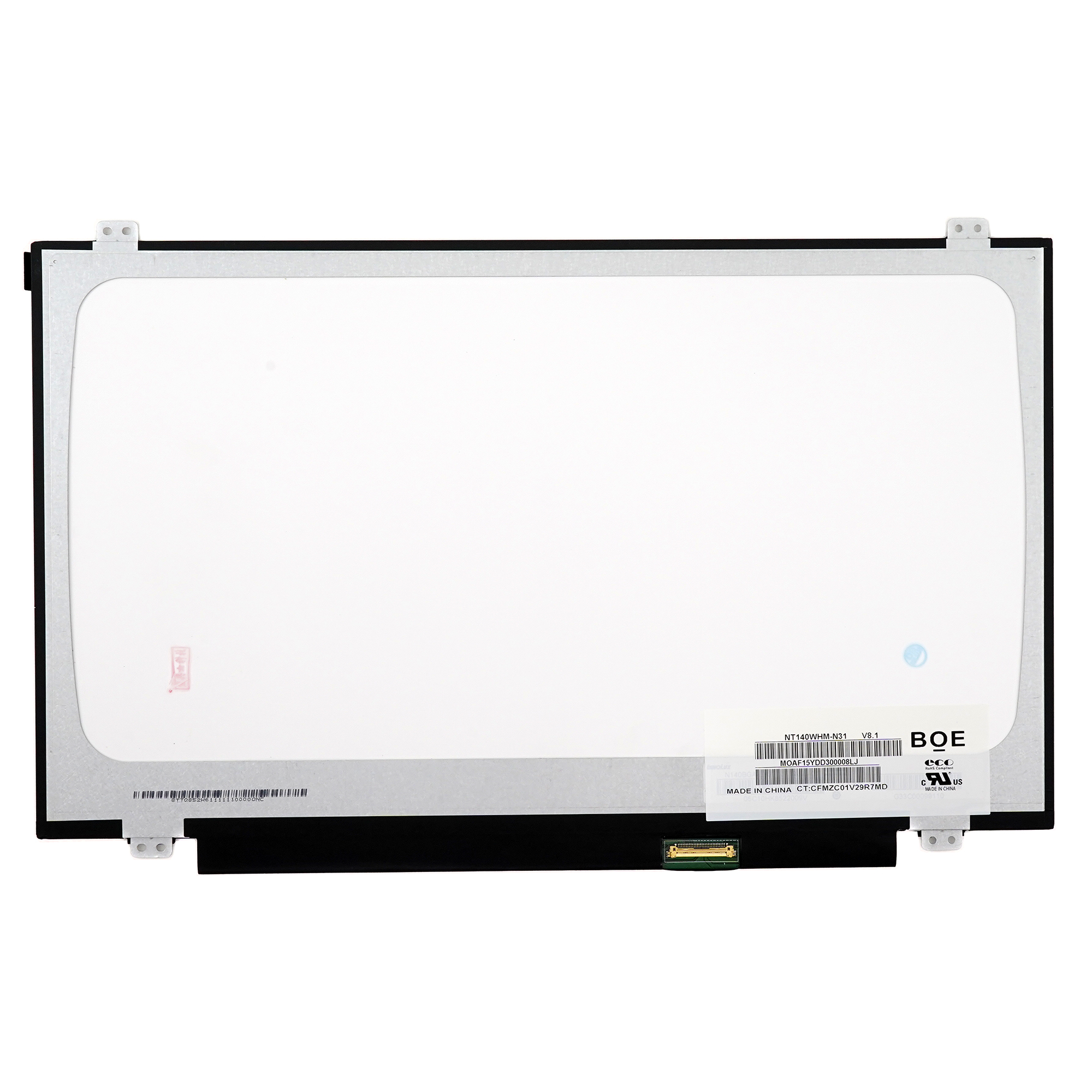

Матрица NT140WHM-N31 V8.1 — это 14-дюймовая ЖК-матрица с разрешением HD (1366x768 пикселей), разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых массовых и распространенных матриц в бюджетных и средних сегментах ноутбуков, выпускавшихся примерно в 2013-2018 годах.

• Тип матрицы: В большинстве модификаций — TN (Twisted Nematic). Это объясняет невысокую стоимость, хорошее время отклика, но ограниченные углы обзора (особенно по вертикали) и цветопередачу по сравнению с IPS.
• Основное применение: Устанавливалась в ноутбуки различных брендов для повседневных задач — работа с офисными приложениями, просмотр веб-страниц, просмотр видео.
• Версия V8.1: Указывает на ревизию или версию продукта. При замене важно учитывать, что могут быть незначительные отличия в расположении разъемов или распиновке от других ревизий (например, N31 V4, V7 и т.д.).

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | HD (High Definition): 1366 x 768 пикселей (WXGA) | | Соотношение сторон | 16:9 | | Подсветка | LED (с боковым расположением), низкое энергопотребление | | Тип матрицы | TN (Twisted Nematic) (в большинстве поставок) | | Покрытие поверхности | Глянцевое (Glare) или Матовое (Matte) — зависит от конкретной поставки для модели ноутбука. Чаще встречается матовое. | | Яркость | Около 200-220 кд/м² (типовое значение) | | Контрастность | Около 500:1 - 700:1 | | Время отклика | 25 мс (типовое, GTG может быть ниже) | | Углы обзора | 70/70/50/70 (типовые, CR≥10): Горизонтально — приемлемо, вертикально — сильно ограничены (цвета инвертируются при небольшом наклоне экрана). | | Количество цветов | 262K (6-bit + FRC) | | Разъем подключения | 40-пиновый, расположение разъема — нижнее (Bottom). Это ключевой параметр для совместимости. | | Толщина (габариты) | Примерно 3.0 мм (толщина панели) | | Вес | Около 250-300 г |

Парт-номера и совместимые артикулы

Данная матрица поставлялась под множеством альтернативных номеров. Перед заказом обязательно сверяйте маркировку со старой матрицы! Наиболее важная строка — это BOE N31 V8.1.

Основные парт-номера:

• NT140WHM-N31 V8.1 (полное оригинальное обозначение)
• B140XW03 V.8 (распространенный альтернативный номер от других дистрибьюторов)
• CLE140XW03 V8
• LTN140XW-L31 (вариант номера, часто используемый в каталогах)
• 00NY493 / 00NY494 (номера для запчастей Lenovo)
• 14.0WX8TN.01H (пример другого формата наименования)

Важно: Могут встречаться номера с приставками, указывающими на тип покрытия: M — матовое (Matte), G — глянцевое (Glare). Например, NT140WHM-N31 V8.1 M.

Совместимые модели ноутбуков

Эта матрица использовалась в огромном количестве моделей. Вот некоторые из наиболее распространенных:

Lenovo / IdeaPad:

• Lenovo G400, G400s, G405, G410, G500, G500s, G510, G510s, G700
• Lenovo Z400, Z410, Z500, Z510
• Lenovo B490, B490s, B590, B590e
• Lenovo IdeaPad U430p

Acer:

• Acer Aspire E1-570, E1-570G, E1-572, E1-572G
• Acer Aspire V5-471, V5-471G, V5-471P
• Acer Aspire ES1-411, ES1-431
• Acer Extensa 2510, 2511

Dell:

• Dell Inspiron 14-3421, 14-3437, 14-3442, 14-3451
• Dell Vostro 2420, 2520, 3460, 3470

HP / Compaq:

• HP Pavilion 14-n000, 15-n000 серии
• HP 255 G2, G3, G4
• HP ProBook 430, 440, 450 (отдельные модификации)
• Compaq CQ58

Другие бренды:

• Toshiba Satellite L50, C50 серии
• Packard Bell EasyNote
• и многие другие ноутбуки на платформе Intel того периода.

Критически важные моменты при замене:

1. Сверка разъема: Убедитесь, что разъем на новой матрице 40-пиновый и расположен внизу (Bottom).
2. Сверка версии: По возможности ищите точно такую же версию — V8.1. Матрицы N31 V4, V7 или V0 могут быть несовместимы механически (другая рамка, другое расположение разъема) или электрически.
3. Тип покрытия: Определите, какое покрытие было у вас — матовое или глянцевое, чтобы не изменить визуальные ощущения.
4. Проверка перед покупкой: Лучший способ — выписать полный номер с наклейки со старой, неработающей матрицы и искать по нему.

Данная матрица является стандартным, легко заменяемым компонентом и широко доступна на рынке запчастей.
