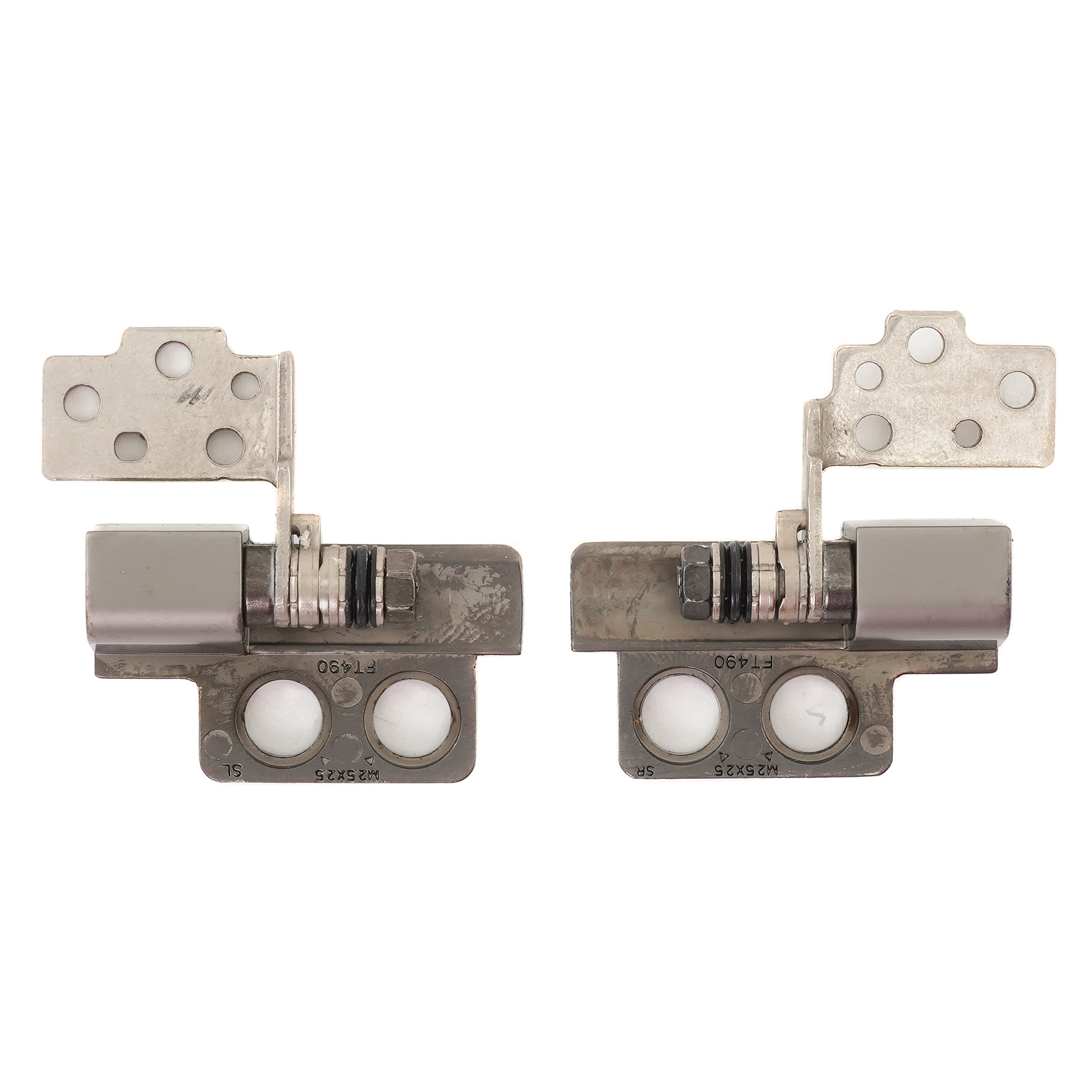

Петли для ноутбука Lenovo ThinkPad T490, P43S

Отличный вопрос! Петли (шарниры) для ноутбуков серий ThinkPad T490 и P43s — это критически важный компонент, обеспечивающий плавное открывание и надежную фиксацию крышки. Эти модели имеют идентичный корпус, поэтому петли у них полностью взаимозаменяемы.

Описание и технические характеристики

Назначение: Петля (шарнир, hinge) — это механическое устройство, соединяющее нижнюю часть корпуса ноутбука (base) с верхней (lid assembly с экраном). Обеспечивает:

• Плавный и контролируемый поворот крышки на угол до 180 градусов.
• Надежную фиксацию экрана в любом положении без люфта или самопроизвольного закрывания.
• Долговечность и устойчивость к многократным открываниям/закрываниям.

Конструктивные особенности для T490/P43s:

• Количество: В ноутбуке используются две петли — левая и правая. Они не взаимозаменяемы между собой.
• Крепление: Крепятся к металлической раме корпуса и дисплейному модулю на нескольких винтах.
• Материал: Металлический корпус (обычно алюминиевый сплав) с внутренним стальным механизмом трения.
• Особенность: Петли интегрированы в общую конструкцию корпуса. Их замена часто требует полной разборки ноутбука: снятия задней крышки, аккумулятора, материнской платы (или системы охлаждения) для доступа к крепежным винтам, а также отсоединения дисплейного модуля.

Признаки неисправности:

• Люфт или шаткость крышки экрана.
• Скрип, треск или чрезмерно тугой ход при открывании.
• Крышка не держится в заданном положении, самопроизвольно падает или, наоборот, не фиксируется в открытом состоянии.
• Появление зазоров между панелями корпуса в области петель.

Парт-номера (FRU - Field Replaceable Unit)

Официальные номера запчастей от Lenovo (FRU) — это самый надежный способ найти совместимую деталь. Для моделей T490 и P43s актуальны следующие номера:

Основные номера:

• FRU 01YR328 — Правая петля (Right Hinge)
• FRU 01YR329 — Левая петля (Left Hinge)

Альтернативные/более ранние номера (также подходят):

• FRU 01ER927 — Правая петля
• FRU 01ER928 — Левая петля

Важно: Петли часто продаются в сборе с металлической рамой корпуса дисплея (LID Cover Sub-Assembly). Если поврежден не только шарнир, но и точки крепления на раме, может понадобиться покупка такой сборки.

• FRU 01YR321 — Сборка крышки дисплея (LID Cover Sub-Assembly) с уже установленными петлями (обычно включает в себя и рамку матрицы).

Совместимые модели

Петли с указанными FRU-номерами полностью совместимы со следующими моделями Lenovo, так как они построены на идентичной платформе Chassis Type 20NX, 20NY:

• Lenovo ThinkPad T490 (все конфигурации)
• Lenovo ThinkPad T490s (Осторожно! Модель "T490s" тоньше и использует другие петли! Не совместима с T490/P43s!)
• Lenovo ThinkPad P43s (все конфигурации)

Критически важно: Петли от T490/P43s НЕ подходят к более тонким моделям серии "s" (T490s, T495s) и к предыдущему поколению T480/T480s, а также к последующим моделям T14 Gen 1/Gen 2. У них разная конструкция корпуса.

Рекомендации по замене

1. Определите сторону: Перед заказом точно определите, какая петля вышла из строя — левая или правая (если смотреть со стороны клавиатуры).
2. Ищите по FRU: При поиске запчастей используйте официальные номера FRU 01YR328 / 01YR329. Это гарантирует совместимость.
3. Сложность замены: Замена петель — процедура средней и высокой сложности. Требуется аккуратность, правильные инструменты (филлипсовые отвертки малых размеров) и опыт разборки хрупких пластиковых защелок.
4. Проверьте раму: При разборке внимательно осмотрите места крепления петель к металлической раме крышки. Если резьба сорвана или металл деформирован, одной замены петель будет недостаточно.
5. Инструкция: Обязательно найдите и изучите Hardware Maintenance Manual (HMM) для ThinkPad T490/P43s перед началом работ. В нем есть официальная пошаговая инструкция по разборке.

Если вы не уверены в своих силах, рекомендуется обратиться в авторизованный сервисный центр.
