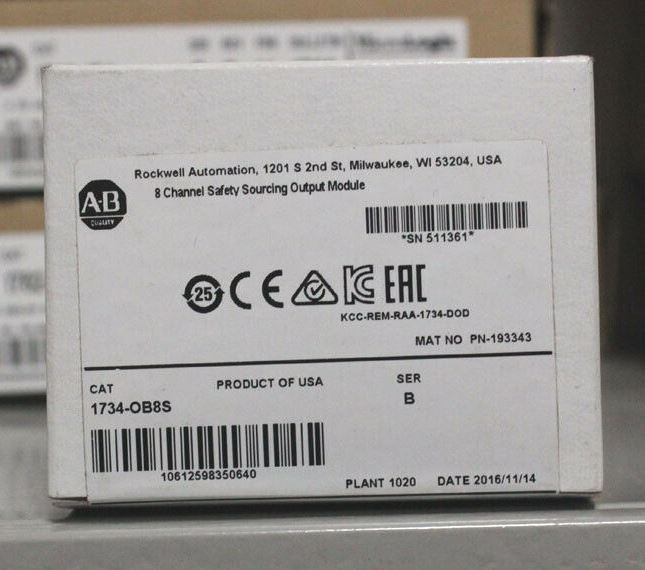

Allen Bradley 1734OB8S

Описание модуля Allen Bradley 1734-OB8S

1734-OB8S — это 8-канальный дискретный выходной модуль серии Point I/O от Allen Bradley (Rockwell Automation). Модуль предназначен для управления нагрузками в системах автоматизации и работает с сигналами 24 В постоянного тока (DC).

Основные особенности:

• 8 выходов типа "сток" (sinking) с защитой от короткого замыкания.
• Поддержка высокоскоростной коммутации (до 1 мс на канал).
• Совместимость с полевыми шинами (через адаптеры Point I/O).
• Компактный размер, монтаж на DIN-рейку.
• Подключение через съемные клеммы.

Технические характеристики

| Параметр | Значение |
|---------------------------|--------------|
| Тип выхода | Транзисторный, сток (sinking) |
| Количество каналов | 8 |
| Напряжение питания | 24 В DC (18–30 В DC) |
| Макс. ток на канал | 0,5 А |
| Макс. ток на модуль | 4 А (суммарно) |
| Защита от КЗ | Да (автовосстановление) |
| Скорость переключения | ≤1 мс |
| Подключение | Винтовые клеммы (съемные) |
| Степень защиты | IP20 |
| Рабочая температура | -20°C…+60°C |
| Совместимые сети | EtherNet/IP, DeviceNet, ControlNet (через адаптеры) |

Парт-номера и совместимые модели

Парт-номера:

• 1734-OB8S (основная модель)
• 1734-OB8S/C (конфигурация для специфических рынков)

Совместимые адаптеры Point I/O:

• 1734-AENT (EtherNet/IP)
• 1734-ADN (DeviceNet)
• 1734-ACNR (ControlNet)

Совместимые блоки питания и аксессуары:

• 1734-EP24DC (24 В DC, 1.3 А)
• 1734-TB (терминальные колодки)
• 1734-TBS (терминальные колодки с защитой от искрения)

Применение и совместимость

Модуль 1734-OB8S используется в системах управления Rockwell Automation, включая CompactLogix, ControlLogix (через адаптеры) и POINT I/O.

Если требуется источник (sourcing), можно рассмотреть модель 1734-IB8S (входной) или 1734-OB8E (выходной sourcing).

Для точного подбора совместимых компонентов рекомендуется использовать Rockwell Automation Configuration Tool.
