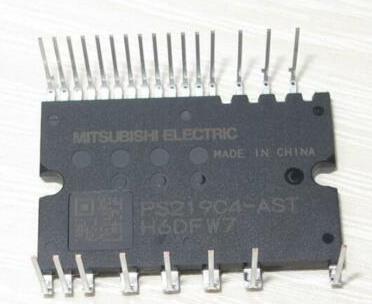

Mitsubishi PS219C4-AST

Mitsubishi PS219C4-AST – Описание и технические характеристики

Описание

Mitsubishi PS219C4-AST – это интеллектуальный силовой модуль (IPM – Intelligent Power Module), предназначенный для управления электродвигателями и другими силовыми приложениями. Модуль объединяет в себе IGBT-транзисторы, драйверы затворов и защитные схемы (защита от перегрузки, короткого замыкания и перегрева).

Основные области применения:

• Промышленные приводы
• Системы управления двигателями
• Преобразователи частоты
• Кондиционеры и другие системы HVAC

Технические характеристики

| Параметр | Значение |
|-------------------------|--------------|
| Тип модуля | IPM (Intelligent Power Module) |
| Конфигурация | 6 в 1 (3 фазы) |
| Макс. напряжение (VCES) | 600 В |
| Номинальный ток (IC) | 15 А |
| Ток в импульсе (ICM) | 30 А |
| Напряжение управления (VCC) | 15 В |
| Падение напряжения (VCE(sat)) | ~1,8 В (при 15 А) |
| Тепловое сопротивление (Rth(j-c)) | ~0,7 °C/Вт |
| Корпус | 23-контактный, изолированный |
| Защита | От перегрузки, КЗ, перегрева, Undervoltage Lockout (UVLO) |
| Рабочая температура | -20 °C до +125 °C |

Парт-номера и совместимые аналоги

Оригинальные парт-номера Mitsubishi

• PS219C4-AST (основная модель)
• PS219C4 (возможна другая модификация)

Совместимые аналоги (альтернативы от других производителей)

• Infineon FF300R06KE3
• Fuji Electric 6MBP15RA060
• ON Semiconductor NXH50T120L4Q1

Совместимые модели оборудования

Модуль может использоваться в:

• Преобразователях частоты Mitsubishi FR-* серии
• Промышленных приводах Danfoss VLT, Yaskawa GA700
• Бытовая и промышленная техника (кондиционеры, компрессоры)

Примечания

• Перед заменой рекомендуется проверять распиновку и параметры защиты.
• Для корректной работы требуется обеспечить теплоотвод (радиатор).
• Настоятельно рекомендуется использовать оригинальные драйверы управления.

Если вам нужна дополнительная информация по подключению или аналогам, уточните детали применения.
