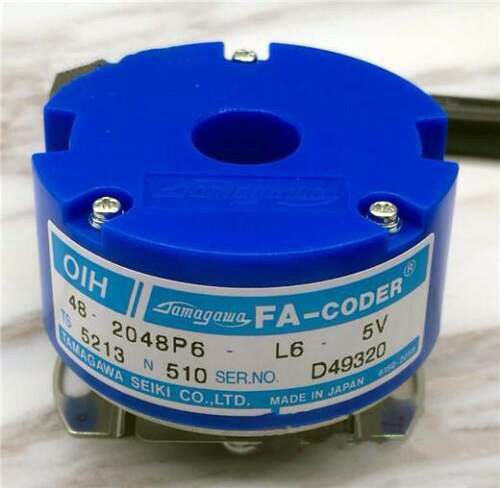

Tamagawa TS5213N510

Tamagawa TS5213N510 – Описание, технические характеристики, парт-номера и совместимые модели

Описание

Tamagawa TS5213N510 – это высокоточный инкрементальный энкодер с оптическим датчиком, предназначенный для измерения углового положения вала. Энкодеры серии TS5200 широко применяются в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих точного позиционирования.

Модель TS5213N510 отличается высокой надежностью, устойчивостью к вибрациям и помехам, а также компактным корпусом, что делает его удобным для интеграции в различные устройства.

Технические характеристики

Основные параметры:

• Тип: Инкрементальный энкодер (оптический)
• Разрешение: 1000 импульсов на оборот (PPR)
• Выходной сигнал: Линейный дифференциальный (A, /A, B, /B, Z, /Z)
• Напряжение питания: 5 В ±5%
• Потребляемый ток: ≤ 100 мА
• Макс. частота вращения: 6000 об/мин
• Рабочая температура: -10°C ~ +70°C
• Класс защиты: IP50 (защита от пыли)
• Тип вала: Полый вал (6 мм)
• Материал корпуса: Алюминиевый сплав
• Вес: ~300 г

Электрические характеристики:

• Выходной интерфейс: RS-422 (дифференциальный)
• Фазы сигнала: A, B (сдвиг 90°), индексный сигнал Z
• Длина кабеля: Стандартно 1,5 м (возможны другие варианты)

Парт-номера и совместимые модели

Аналоги и замены:

• Tamagawa TS5213N500 (аналогичный, но с другим разрешением)
• Tamagawa TS5213N512 (версия с другим разъемом)
• Tamagawa TS5200N510 (близкий аналог из той же серии)

Совместимые модели от других производителей:

• Omron E6B2-CWZ6C (1000 PPR, дифференциальный выход)
• Autonics E50S8-1000-3-T-24 (1000 PPR, 5 В)
• Heidenhain ERN 420 (альтернатива для высокоточных систем)

Применение

• Промышленные станки с ЧПУ
• Робототехника и сервоприводы
• Измерительные системы
• Упаковочное оборудование

Если нужны дополнительные параметры (например, точность, момент инерции), уточните – предоставлю более детальные данные.
