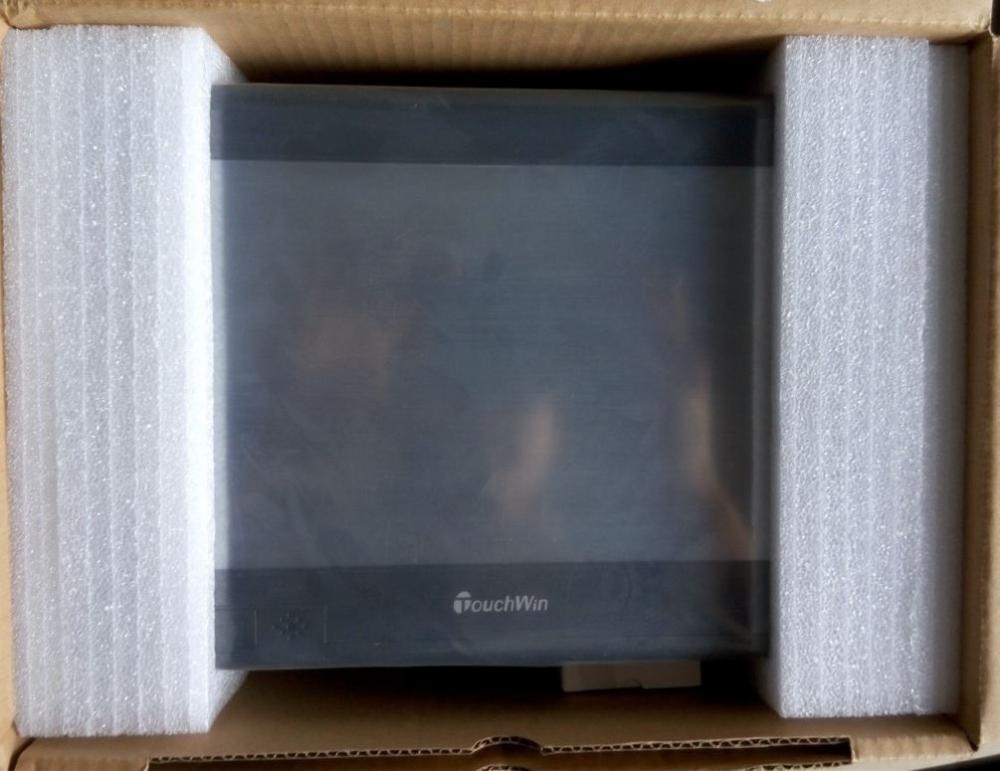

Панель оператора TGA63-MT Xinje

Описание панели оператора TGA63-MT Xinje

TGA63-MT — це сенсорна панель оператора (HMI) від китайського виробника Xinje. Вона призначена для візуалізації та керування промисловими процесами, взаємодіє з ПЛК та іншими пристроями через різні інтерфейси. Панель має 6-дюймовий TFT-екран з роздільною здатністю 800×480 пікселів, підтримує емкостний сенсор (10-точковий мультітач) і оснащена вбудованими інтерфейсами для підключення до ПЛК та інших пристроїв.

Використовується в промисловій автоматизації, системах керування обладнанням, SCADA-системах тощо.

Технічні характеристики

| Параметр | Значення |
|----------|----------|
| Діагональ екрана | 6 дюймів |
| Роздільна здатність | 800 × 480 пікселів |
| Тип дисплея | TFT, кольоровий |
| Тип сенсора | Емкостний (10-точковий мультітач) |
| Процесор | ARM Cortex-A7 (частка ~1 ГГц) |
| Оперативна пам'ять (RAM) | 128 МБ |
| Флеш-пам'ять | 256 МБ |
| Порт комунікації | 1 × RS232, 1 × RS485, 1 × USB 2.0 (Host) |
| Підтримувані протоколи | Xinje HMI, Modbus RTU, Modbus TCP/IP (частково) |
| Живлення | 24 В DC (±15%) |
| Споживана потужність | ≤10 Вт |
| Робоча температура | 0°C до +50°C |
| Зберігання | -20°C до +60°C |
| Ступінь захисту | IP65 (лицьова панель) |
| Монтаж | На DIN-рейку або панель |
| Габарити (Ш×В×Г) | 196 × 143 × 46 мм |
| Вага | ~0,6 кг |

Парт-номери та сумісні моделі

Основні парт-номери

• TGA63-MT (базова модель)
• TGA63-MT-24V (версія з живленням 24 В)

Сумісні ПЛК Xinje

• XC/XD/XDM/XDC серія (наприклад, XC3-24, XD5-60T)
• XDH/XDL серія (Modbus RTU/TCP)

Сумісні зовнішні пристрої

• Частотні перетворювачі (через Modbus RTU)
• Термінали та датчики з підтримкою Modbus
• Інші HMI (через мережевий обмін)

Програмне забезпечення

Для програмування використовується Xinje HMI Editor (може бути окремим або в комплекті з IDE для ПЛК).

Висновок

TGA63-MT — це сучасна бюджетна HMI-панель для промислової автоматизації з гарним функціоналом та підтримкою основних протоколів. Підходить для роботи з ПЛК Xinje та іншими пристроями, що підтримують Modbus.

Якщо потрібно дізнатися про конкретні налаштування або додаткові модулі — пишіть!
