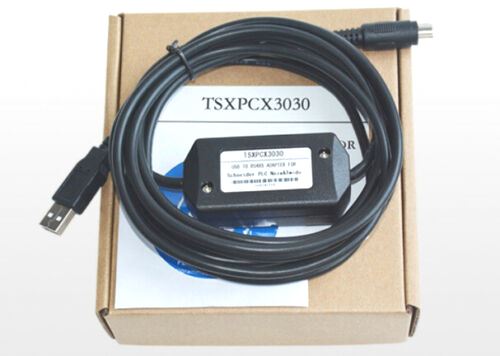

Кабель для программирования TSXPCX3030

Описание кабеля для программирования TSXPCX3030

Кабель TSXPCX3030 — это специализированный интерфейсный кабель, предназначенный для подключения ПК к программируемым логическим контроллерам (ПЛК) серии Modicon TSX Micro и другим совместимым устройствам Schneider Electric. Он обеспечивает надежную передачу данных при конфигурации, отладке и мониторинге контроллеров через последовательный интерфейс (RS-232).

Технические характеристики

| Характеристика | Значение | |--------------------------|-------------| | Тип интерфейса | RS-232 (9-pin D-Sub) | | Длина кабеля | Обычно 2–3 м (зависит от модификации) | | Скорость передачи | До 115.2 Кбит/с | | Совместимые порты | COM-порт ПК (или USB через переходник) | | Протокол связи | Modbus, Uni-Telway | | Подключение к ПЛК | Через разъем Mini-DIN (TSX Micro) | | Назначение | Программирование, диагностика, загрузка ПО |

Парт-номера и совместимые модели

Основной парт-номер:

• TSXPCX3030 (оригинальный кабель Schneider Electric)

Альтернативные/совместимые модели:

• TSXPCX1030 (более ранняя версия для TSX Micro)
• TSXPCX3030-C (модификация с улучшенной экранировкой)
• TSXPCX3030-USB (версия с USB-интерфейсом, если доступна)

Совместимые ПЛК и устройства:

• Modicon TSX Micro (TSX3720, TSX3721, TSX3722 и др.)
• Modicon M340 (с использованием соответствующих адаптеров)
• Modicon Premium (через конвертеры протоколов)
• Telemecanique Twido (ограниченная поддержка)

Примечания по использованию

• Для работы с современными ПК (без COM-порта) может потребоваться USB-RS232 адаптер с драйверами FTDI.
• Перед использованием убедитесь, что в среде программирования (Unity Pro, SoMachine, ProWORX и т. д.) правильно настроен COM-порт.
• Для некоторых моделей ПЛК возможна необходимость дополнительных переходников или конфигурации скорости передачи.

Если вам требуется более современный кабель (например, USB-версия), рассмотрите TSXUSBPRG или USB-Mini DIN адаптеры от Schneider Electric.
