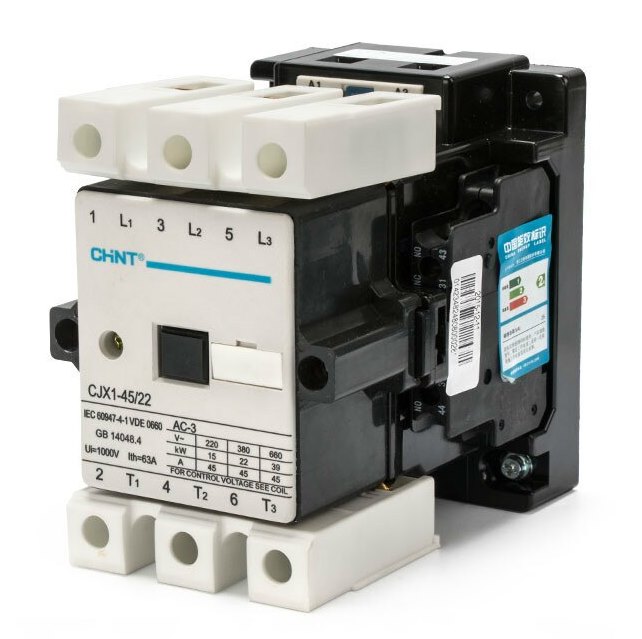

Контактор CJX1-45/22 45A 220V

Описание контактора CJX1-45/22 (45А, 220V AC)

Контактор CJX1-45/22 – это электромагнитный коммутационный аппарат, предназначенный для дистанционного управления мощными нагрузками в цепях переменного тока. Он применяется в промышленных установках, системах автоматизации, управлении электродвигателями, компрессорами, насосами и другими силовыми устройствами.

Основные особенности:

• Номинальный ток: 45А (при AC-3, 380В)
• Номинальное напряжение катушки: 220V AC
• 4 нормально разомкнутых (NO) контакта (3 силовых + 1 вспомогательный)
• Высокая износостойкость (механическая и электрическая)
• Компактный дизайн, удобный монтаж на DIN-рейку
• Совместим с дополнительными аксессуарами (тепловые реле, приставки и др.)

Технические характеристики

| Параметр | Значение |
|-------------------------|----------|
| Тип контактора | CJX1-45/22 |
| Номинальный ток (Ie) | 45А (AC-3, 380В) |
| Напряжение питания катушки | 220V AC (50/60 Гц) |
| Количество полюсов | 3P (3 силовых контакта) + 1NO (вспомогательный) |
| Коммутационная износостойкость | До 1 млн. циклов (механическая) |
| Степень защиты | IP20 (открытое исполнение) |
| Монтаж | DIN-рейка 35 мм |
| Температурный диапазон | -5°C ... +40°C |
| Вес | ~0,5 кг |

Парт-номера и совместимые модели

Аналоги и замены CJX1-45/22:

• Schneider Electric – LC1D40 (LC1D40BD)
• ABB – A40-30-10 (220V AC)
• Siemens – 3RT2015-1BB40 (220V AC)
• IEK – КМИ-45110 (220V)
• Chint – CDC1-40 (220V)

Совместимые тепловые реле:

• JR36-45 (подходит для защиты двигателей)
• LRD-35 (Schneider Electric)
• TA25DU (ABB)

Дополнительные модули:

• Приставка контактная (NO+NC) – F4-22 (для CJX1)
• Пневматический таймер – JS7 (реле времени)

Применение

Контактор CJX1-45/22 используется в схемах:

• Пуска и останова электродвигателей
• Управления освещением и нагревателями
• Автоматических выключателей нагрузки
• Систем вентиляции и кондиционирования

Если требуется другая модификация (например, с катушкой 24V DC или 380V AC), уточняйте маркировку (CJX1-45/11 – 24V DC, CJX1-45/23 – 380V AC).

Нужна дополнительная информация? Готов помочь!
