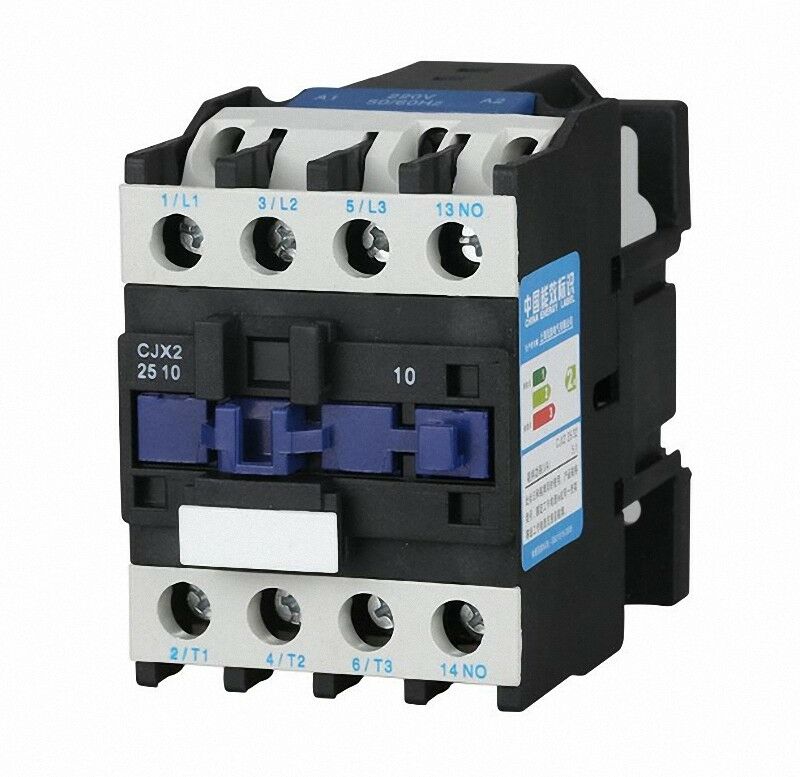

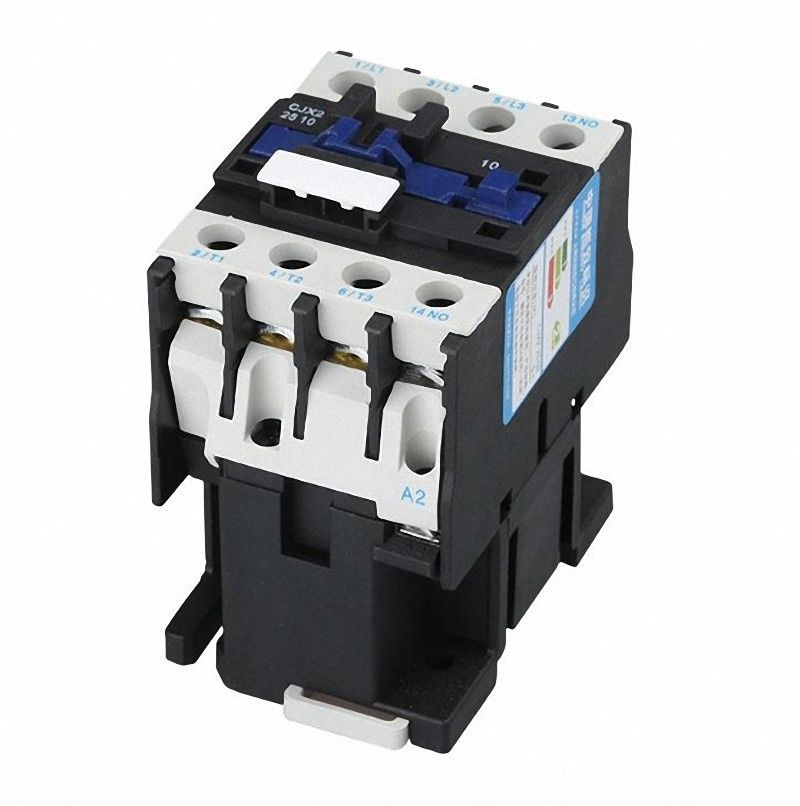

Контактор CJX2-2501 380V

Описание контактора CJX2-2501 380V

Контактор CJX2-2501 – это электромагнитный пускатель, предназначенный для коммутации силовых цепей переменного тока в промышленных и бытовых электроустановках. Используется для управления электродвигателями, нагревателями, осветительными системами и другими нагрузками.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип контактора | CJX2-2501 |
| Номинальное напряжение катушки | 380В AC (50/60 Гц) |
| Номинальный ток главных контактов | 25 А |
| Максимальная коммутируемая мощность (AC-3) | 11 кВт (при 380В) |
| Количество полюсов | 3 (трехполюсный) |
| Количество нормально разомкнутых (NO) вспомогательных контактов | 1 (может быть расширено блоком контактов) |
| Количество нормально замкнутых (NC) вспомогательных контактов | 1 |
| Механическая износостойкость | ≥ 10 млн. циклов |
| Электрическая износостойкость | ≥ 1 млн. циклов (AC-3) |
| Степень защиты | IP20 (открытое исполнение) |
| Температурный диапазон | -5°C ... +40°C |
| Крепление | DIN-рейка 35 мм или винтовое |

Парт-номера и аналоги

• Оригинальный номер: CJX2-2501 380V (LC1D2501 у Schneider Electric)
• Аналоги по другим производителям:
  • Schneider Electric – LC1D2501 (TeSys D)
  • Siemens – 3RT2015-1AP36 (Sirius 3RT)
  • ABB – A30-30-01 (ESB)
  • Eaton – DILM25-10 (DILM)
  • Chint – NC2-2510

Совместимые модели и дополнительные модули

• Тепловые реле (защита двигателя):
  • Schneider Electric – LR2-D3351
  • Chint – JR36-25
• Дополнительные контактные блоки:
  • F4-11 (NO) / F4-12 (NC) (для CJX2)
  • LA1-DN11 (Schneider)
• Пневматические таймеры задержки:
  • H3CR-A8 (Omron)
  • RE22R1AMR (Schneider)

Применение

• Управление асинхронными двигателями
• Коммутация мощных нагрузок в системах вентиляции, насосах, компрессорах
• Автоматизация промышленных линий

Контактор CJX2-2501 является аналогом моделей ведущих брендов и подходит для замены в большинстве стандартных схем управления.
