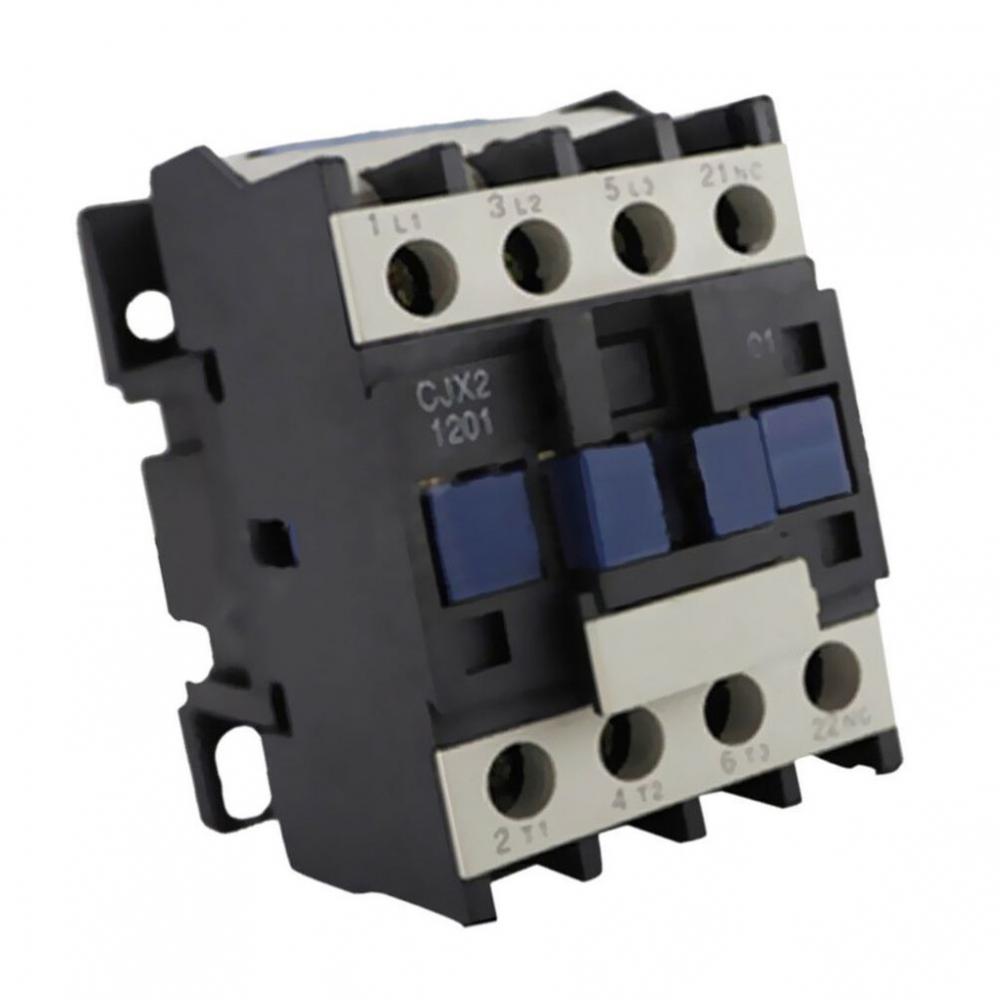

Контактор CJX2-1201 380V

Описание и технические характеристики контактора CJX2-1201 (380V AC)

Контактор CJX2-1201 – это электромагнитный коммутационный аппарат, предназначенный для дистанционного управления мощными нагрузками в цепях переменного тока. Модель относится к серии CJX2 (аналог LC1 от Schneider Electric) и применяется в промышленных и бытовых электроустановках, системах автоматизации, управлении двигателями и освещением.

Основные технические характеристики:

• Номинальное напряжение катушки управления: 220V AC, 380V AC (возможны другие напряжения)
• Номинальный ток главных контактов (AC-3, 380V): 12 А
• Номинальная мощность двигателя (AC-3, 380V): 5,5 кВт
• Количество полюсов: 3 (4-полюсные версии доступны в других моделях)
• Частота: 50/60 Гц
• Механическая износостойкость: ~10 млн. циклов
• Электрическая износостойкость (AC-3): ~200–300 тыс. циклов
• Степень защиты: IP20 (открытое исполнение)
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата)
• Температурный диапазон: -5°C до +40°C (при эксплуатации)
• Вес: ~0,5 кг

Парт-номера и совместимые модели

Контактор CJX2-1201 выпускается разными производителями под схожими обозначениями:

• Schneider Electric (аналог): LC1D12 (серия TeSys D)
• Chint: CJX2-1201
• IEK: КМИ-11210 (или аналогичная модель)
• ABB: A9-30-10* (серия AF)
• Siemens: 3RT2015-1AP00 (SIRIUS 3RT)

Совместимые дополнительные модули:

• Тепловые реле (РТИ): JR36-20, LR2-D13**
• Приставки задержки: F4-D (для Schneider), LA4-D (для CJX2)
• Блоки контактов (допконтакты): F5-11, F5-22 (NO/NC)

Применение

• Управление асинхронными двигателями
• Коммутация цепей освещения
• Силовые распределительные щиты
• Автоматизированные системы управления

Если вам нужен контактор с другими параметрами (например, на 24V DC катушку или больший ток), можно рассмотреть модели CJX2-1210, CJX2-1801, CJX2-2510.
