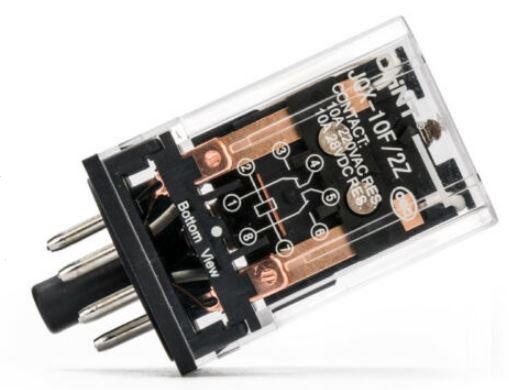

Реле JQX-10F/2Z AC220V 28VDC Chint

Описание реле JQX-10F/2Z AC220V 28VDC Chint

JQX-10F/2Z – это электромагнитное реле общего назначения от Chint с двумя группами контактов (2Z) и катушкой, рассчитанной на управляющее напряжение AC 220В и DC 28В.
Применяется в цепях автоматики, управления нагрузкой, промышленных и бытовых устройствах.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип контактов | 2Z (2 переключающие группы) | | Номинальное напряжение катушки | AC 220V / DC 28V | | Максимальное коммутируемое напряжение | 250V AC / 30V DC | | Ток контактов | 10A (AC 250V) / 10A (DC 30V) | | Мощность коммутации | 2500VA (AC) / 300W (DC) | | Сопротивление катушки | ~3.2 кОм (AC 220V) / ~300 Ом (DC 28V) | | Время срабатывания | ≤15 мс | | Время отпускания | ≤10 мс | | Механическая износостойкость | 10⁷ циклов | | Электрическая износостойкость | 10⁵ циклов (при номинальной нагрузке) | | Диэлектрическая прочность | 2.5 кВ (между катушкой и контактами) | | Температурный диапазон | -40°C … +70°C | | Климатическое исполнение | УХЛ4 (по ГОСТ) | | Степень защиты | IP40 | | Монтаж | PCB (под пайку) | | Габариты (Д×Ш×В) | ~29×22×25 мм |

Парт-номера и совместимые модели

Аналогичные модели Chint:

• JQX-10F/1Z (1 группа контактов)
• JQX-10F/3Z (3 группы контактов)
• JQX-13F/2Z (более мощная версия)
• JQX-15F/2Z (до 15A)

Совместимые аналоги других производителей:

• Finder 40.52 (Европа)
• Omron G2R-1 (Япония)
• Schneider Electric RXM (Франция)
• HONGFA HF46F (Китай)
• TE Connectivity RT1 (США)

Кроссировка по параметрам:

• MY2N-J (Omron)
• LY2 (Omron)
• RTE24028 (TE Connectivity)

Применение

• Управление освещением, двигателями, ТЭНами.
• Коммутация в промышленных щитах (ПЛК, контроллеры).
• Защитные и сигнальные цепи.

Если требуется реле с другими параметрами (например, DC 12V/24V или 5A), уточните модель!
