Реле тепловое JR36-63 (20-32A) – описание и технические характеристики

Описание:

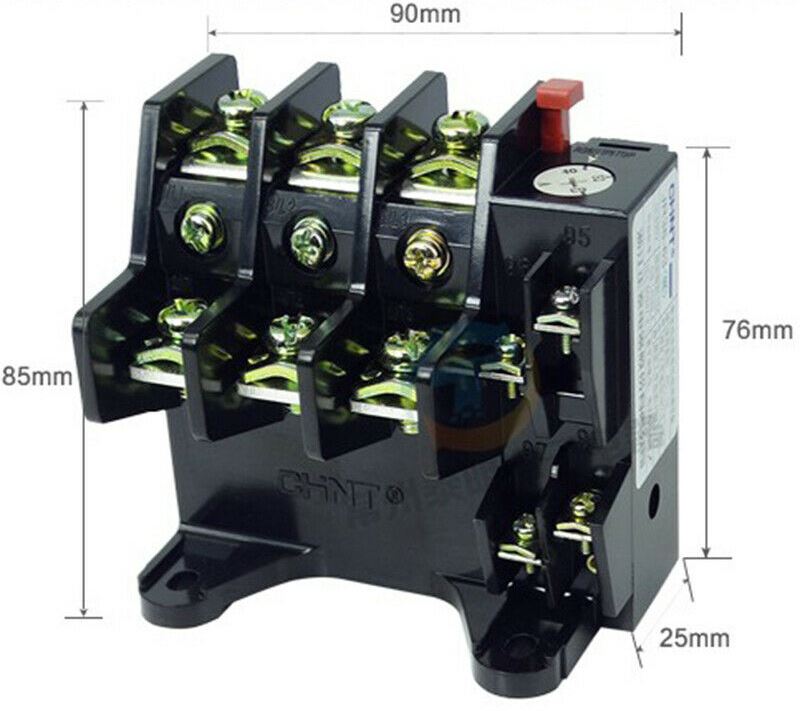

Тепловое реле JR36-63 – это устройство защиты электродвигателей от перегрузки и фазного дисбаланса. Оно срабатывает при превышении допустимого тока, размыкая цепь управления и отключая контактор. Реле совместимо с пускателями серии CJX2 (LC1-D) и другими аналогичными моделями.

Технические характеристики:

| Параметр | Значение |
|-----------------------------|----------------------------------|
| Номинальный ток (Iн) | 20–32 А (регулируется) |
| Диапазон уставки | 20–32 А (плавная регулировка) |
| Напряжение управления | до 660 В (AC) |
| Ток теплового элемента | до 63 А |
| Количество полюсов | 3 |
| Тип контактов | 1NO (нормально разомкнутый) + 1NC (нормально замкнутый) |
| Степень защиты | IP20 |
| Климатическое исполнение | УХЛ4 (для умеренного климата) |
| Температура эксплуатации | от -5°C до +40°C |
| Механическая износостойкость | до 1000 циклов |
| Электрическая износостойкость | до 100 циклов при номинальном токе |

Парт-номера и совместимые модели:

Аналоги и парт-номера:

• JR36-63 (20-32A) – стандартная модель
• LR2-D3363 (Schneider Electric)
• T16-32A (IEK)
• РТТ-32 (отечественные аналоги)

Совместимые контакторы и пускатели:

• CJX2-32 (LC1-D32)
• LC1-D40 (Schneider Electric)
• ПМЛ-3000 (для реле РТТ)
• ПМ12 (с адаптером)

Применение:
Защита асинхронных двигателей мощностью 11–15 кВт (при 380 В).
