Реле MY2N-J DC24V

Описание реле MY2N-J DC24V

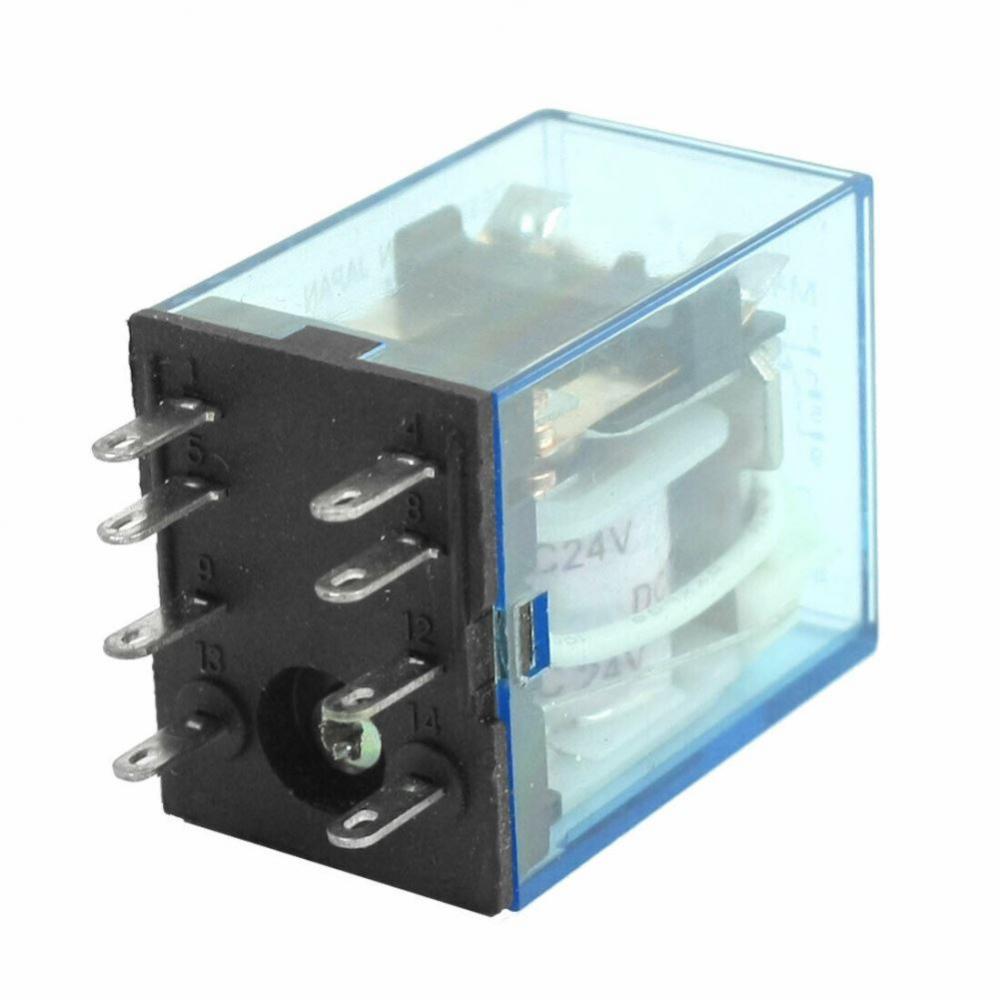

Реле MY2N-J DC24V — это малогабаритное электромагнитное реле общего назначения с двумя группами переключающих контактов (2CO). Оно предназначено для коммутации электрических цепей в системах автоматизации, управляющих схемах, промышленном оборудовании и бытовых приборах.

Отличается высокой надежностью, компактными размерами и долгим сроком службы. Корпус реле прозрачный, что позволяет визуально контролировать состояние контактов.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип контактов | 2CO (2 переключающие группы) |
| Номинальное напряжение катушки | 24 В постоянного тока (DC) |
| Потребляемая мощность катушки | ~0,53 Вт |
| Сопротивление катушки | ~1080 Ом |
| Максимальное коммутируемое напряжение | 250 В AC / 30 В DC |
| Максимальный ток контактов | 5 А |
| Коммутируемая мощность | 1200 ВА (AC) / 60 Вт (DC) |
| Время срабатывания | ≤15 мс |
| Время отпускания | ≤5 мс |
| Электрическая износостойкость | 100 000 циклов |
| Механическая износостойкость | 10 000 000 циклов |
| Диапазон рабочих температур | -40°C … +70°C |
| Степень защиты | IP40 |
| Крепление | На DIN-рейку, винтами или панельный монтаж |
| Размеры (Ш×В×Г) | 12.5 × 28.9 × 25.3 мм |

Парт-номера и совместимые модели

Парт-номера MY2N-J DC24V:

• Omron: MY2N-J DC24V (стандарт)
• Аналоги других брендов:
  • Finder: 40.52.0.024.0000
  • Schneider Electric: RXM2LB2BD
  • TE Connectivity: V23079B1203B301
  • Hengstler: 72.11.9.024.0000

Совместимые модели (аналоги по характеристикам):

• Omron: MY2N-GS DC24V (с позолоченными контактами)
• Omron: LY2N DC24V (устаревшая серия, но совместима по параметрам)
• Panasonic: JQ1AP-24V
• Hager: ES424
• ABB: CR-M230LN

Если требуется реле с аналогичными характеристиками, но другим типом монтажа или дополнительной защитой, можно рассмотреть модели MY4N, LY4N (4-контактные версии) или G2R (более мощные реле от Omron).
