Реле HH52P-L 24V

Реле HH52P-L 24V – описание, технические характеристики и совместимые модели

Описание

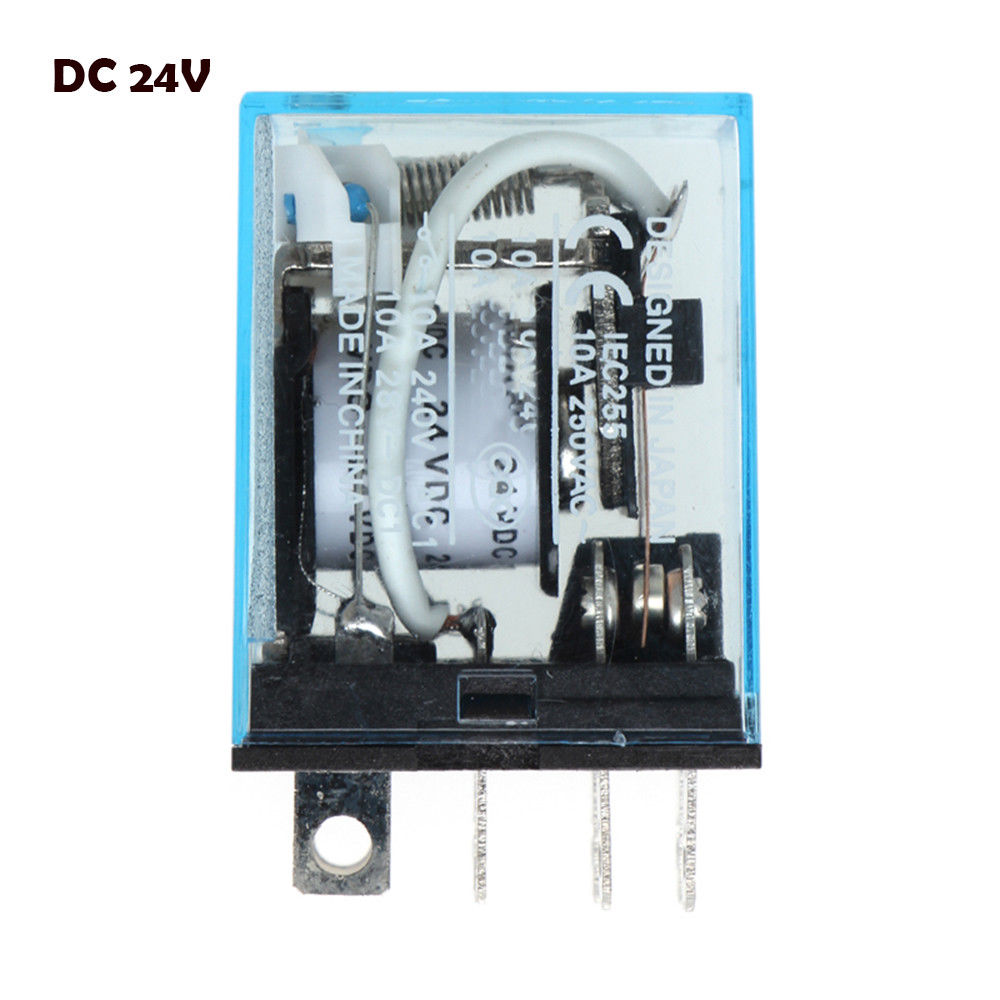

Реле HH52P-L 24V – это электромагнитное реле общего назначения с одним переключающим контактом (SPDT, 1 Form C). Оно предназначено для коммутации электрических цепей в системах автоматики, управления и сигнализации.

Основные особенности:

• Компактный корпус с монтажом на DIN-рейку или винтовое крепление.
• Высокая надежность и долговечность (до 100 000 циклов переключений).
• Низкое энергопотребление и высокая устойчивость к вибрациям.
• Прозрачный защитный кожух для визуального контроля состояния контактов.

Технические характеристики

| Параметр | Значение | |--------------------------|--------------| | Номинальное напряжение катушки | 24V DC | | Диапазон рабочего напряжения | 16.8V – 26.4V DC | | Потребляемая мощность | ~1.8W (~75mA при 24V) | | Контактная группа | 1 переключающий (SPDT, 1 Form C) | | Макс. ток контактов | 10A (250V AC), 10A (30V DC) | | Макс. коммутируемая мощность | 2500VA (AC), 360W (DC) | | Сопротивление изоляции | >100 МОм (500V DC) | | Электрическая прочность | 2500V AC (50Hz, 1 мин) | | Механическая износостойкость | 10 млн. операций | | Электрическая износостойкость | 100 000 циклов (при номинальной нагрузке) | | Температура эксплуатации | -40°C … +70°C | | Степень защиты | IP20 (с кожухом) | | Клеммы | Винтовые, под провод до 2.5 мм² | | Габариты (Ш×В×Г) | 22.5 × 36 × 45 мм | | Вес | ~40 г |

Парт-номера и совместимые модели

Оригинальные парт-номера (Omron / Schneider Electric)

• Omron HH52P-L-24VDC
• Schneider Electric RXM2LB2BD (аналог)

Совместимые аналоги других производителей

• Finder 40.52.0.024.0000
• TE Connectivity 2-1419111-0
• Weidmüller 8640100000
• Phoenix Contact 2966172
• ABB CR-M 024DC

Аналоги с похожими параметрами

• HKE HRS4H-S-DC24V
• Chint NJZ-22F/24V
• Zettler AZ2150-1A-24DEF

Применение

Реле HH52P-L 24V используется в:

• Системах управления освещением
• Промышленных контроллерах
• Бытовая и промышленная автоматика
• Устройствах сигнализации и защиты

Если требуется реле с другим напряжением катушки (12V, 48V, 110V, 220V) или конфигурацией контактов (2NO, 2NC), можно выбрать другие модификации серии HH52P.
