Реле JR36-160 100-160A

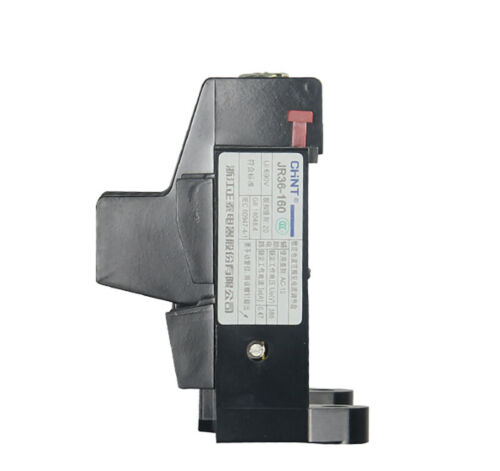

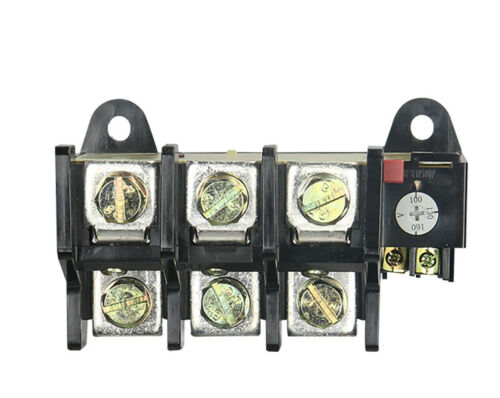

Реле тепловое JR36-160 (100-160A)

Описание:
Тепловое реле JR36-160 предназначено для защиты электродвигателей от перегрузок и несимметричного фазного тока. Оно работает в паре с магнитными пускателями (контакторами) и срабатывает при превышении установленного тока, размыкая цепь управления и отключая питание двигателя.

Применение:

• Защита трехфазных асинхронных двигателей
• Промышленные электроустановки
• Системы вентиляции, насосы, компрессоры

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Номинальный ток (Iн) | 100–160 А |
| Диапазон регулировки тока | 64–100 А / 100–160 А (переключаемый) |
| Напряжение цепи управления | ~220 В, ~380 В |
| Количество полюсов | 3 |
| Тип контактов | 1НО (нормально открытый) + 1НЗ (нормально закрытый) |
| Степень защиты | IP20 |
| Климатическое исполнение | УХЛ3 |
| Стандарты | IEC 60947-4-1, ГОСТ Р 50030.4.1 |
| Подключение | Винтовые зажимы |
| Рабочая температура | -25°C до +55°C |

Парт-номера и совместимые модели

Аналоги и замены:

• LR2-D136 (Schneider Electric)
• TR-160 (IEK)
• РТТ-161 (российский аналог)
• T16 (ABB)
• 3UA6160-2A (Siemens)

Совместимые контакторы:

• КМИ-160 (IEK)
• LC1-D (Schneider Electric)
• ESB-40-160 (ABB)
• 3ТФ (Siemens)

Примечание:
Перед установкой необходимо проверить соответствие тока уставки номинальному току двигателя. Реле JR36-160 может иметь разные модификации, поэтому рекомендуется уточнять параметры по каталогу производителя.

Если нужна дополнительная информация по подключению или аналогам, уточните детали!
