Реле MY4N-GS-24VDC

Реле MY4N-GS-24VDC – Описание и технические характеристики

Описание:

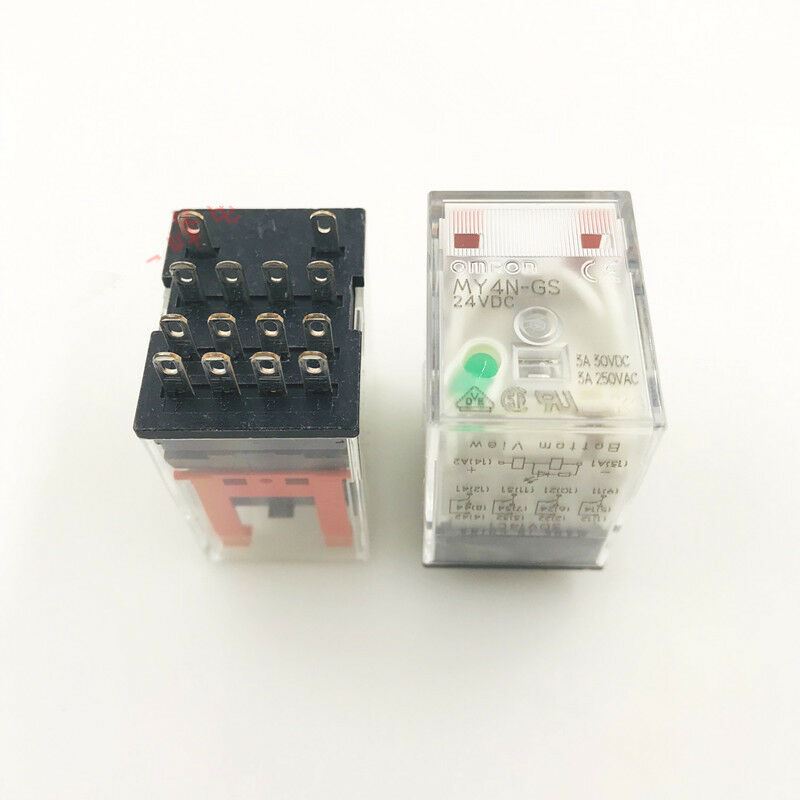

Реле MY4N-GS-24VDC – это промежуточное электромагнитное реле с четырьмя группами переключающих контактов (4PDT). Оно предназначено для коммутации электрических цепей в системах управления, автоматизации, промышленном оборудовании и других электротехнических устройствах.

Корпус реле выполнен из прозрачного пластика, что позволяет визуально контролировать состояние контактов. Модель отличается высокой надежностью, компактными размерами и совместимостью с различными типами клеммных колодок.

Технические характеристики:

| Параметр | Значение | |----------------------------|-------------| | Тип контактов | 4PDT (4 переключающие группы: 4NO + 4NC) | | Номинальное напряжение катушки | 24 В постоянного тока (DC) | | Потребляемая мощность катушки | ~0,9 Вт (~37,5 мА) | | Контактный ток (макс.) | 5 А (при 250 В AC / 30 В DC) | | Максимальная коммутируемая мощность | 1250 ВА (AC), 62,5 Вт (DC) | | Сопротивление изоляции | ≥100 МОм (500 В DC) | | Электрическая прочность | 2 кВ (50/60 Гц, 1 мин) | | Время переключения | ~10 мс (включение), ~5 мс (отключение) | | Механическая износостойкость | 10 млн. операций | | Электрическая износостойкость | 100 тыс. операций (при номинальной нагрузке) | | Диапазон рабочих температур | от -40°C до +70°C | | Способ монтажа | На DIN-рейку или винтовой крепеж | | Размеры (Ш×В×Г) | 22,5 × 61 × 56 мм | | Вес | ~140 г |

Парт-номера и совместимые модели:

Аналогичные реле от Omron:

• MY4N-GS-AC24V (аналог на 24 В AC)
• MY4N-1-24VDC (с индикатором работы)
• LY4N-24VDC (альтернативная серия)
• G2R-1-SN-24VDC (реле с аналогичными параметрами)

Совместимые модели других производителей:

• Finder 40.52.0.024.0000 (4PDT, 24V DC)
• Schneider Electric RXM4LB2BD
• TE Connectivity 4-1419110-9
• Siemens 3TH8244-0XL4

Применение:

• Промышленные системы управления
• Щиты автоматики и релейной защиты
• Управление двигателями, соленоидами, клапанами
• Телекоммуникационное оборудование

Реле MY4N-GS-24VDC подходит для замены многих аналогов благодаря стандартным габаритам и универсальным характеристикам.
